BaumerVCXG-65C.R 11175750 工业相机
基本信息
型号: VCXG-65C.R
订货号: 11175750
工业相机
- 3072×2048像素
- 索尼IMX178
- 1/1.8〃CMOS
- 每秒19帧
- 千兆以太网
基本属性
传感器数据
- 传感器：
- Sony IMX178
- 单色/彩色：
- Farbe
- 传感器类型：
- 1/1.8″ CMOS
- 快门模式：
- Rolling shutter
- Global reset shutter
- 决议：
- 3072 × 2048 px
- 像素大小：
- 2.4 × 2.4 µm
Datenqualität (EMVA 1288 typical)
- 暗噪波：
- 2,9 e-
- 饱和容量：
- 14036 e-
- 动态范围：
- 71,8 dB
- 信噪比：
- 41,5 dB
- 量子效率：
- 58,4 % @ 465 nm
- 62,8 % @ 536 nm
- 47,2 % @ 631 nm
图像捕获格式
- Bildformate, Bildrate Schnittstelle max.：
- Full Frame, 3072 × 2048 px, max. 19 fps
- Binning 2×2, 1536 × 1024 px, max. 29 fps
- Binning 2×1, 1536 × 2048 px, max. 19 fps
- Binning 1×2, 3072 × 1024 px, max. 29 fps
- Bildformate, Bildrate Bildaufnahme max. (Burst Mode)：
- Full Frame, 3072 × 2048 px, max. 29 fps
- 像素格式：
- BayerRG8
- BayerRG10
- BayerRG12
- BayerRG12 Packed
- Mono8
- Mono10
- Mono12
- Mono12 Packed
- RGB8
- BGR8
图像处理
- 颜色模型：
- Mono
- Raw Bayer
- RGB
- BGR
摄像头功能
- 基本功能：
- Exposure
- Gain / Color Gain
- Trigger / Exposure Active (Flash)
- Binning 2x2
- Partial Scan
- Offset
- Free Running Mode (Live Bild)
- 自动功能：
- Exposure Auto
- Gain Auto
- White Balance Auto
- Color Transformation Auto
- 图像预处理：
- Color Processing (RGB, BGR, Mono)
- Color Enhancement (mit ColorTransformationMatrix)
- LUT / Gamma
- 图像采集接口：
- Burst Mode
- Adjustable Framerate
- Device Link Throughput Limit
- Interner Bildspeicher
- 进程同步：
- Events
- Timer
- Trigger Delay
- Debouncer
- Counter
- Trigger via Action CMD (GigE)
- Additional Output Modes (e.g. Trigger Ready)
- Chunk data inside transferred image
- Encoder support via Counter End trigger source
- 其他功能：
- User Set
- Integrated temperature sensor
- Readable additional information (e.g. sensor information)
- Save Custom Data
接口
- 数据接口：
- Gigabit Ethernet, Übertragungsrate 1000 Mbits/sec, Fast Ethernet, Übertragungsrate 100 Mbits/sec, Steckverbinder: 8P8C Modular Jack (RJ45), verschraubbar TYPE090 (gemäss GigE Vision Mechanical Supplement)
- 过程接口：
- M8 / 8 pins (SACC-DSI-M8MS-8CON-M8-L180)
- 电源：
- via M8/8 pins oder Power over Ethernet (PoE)

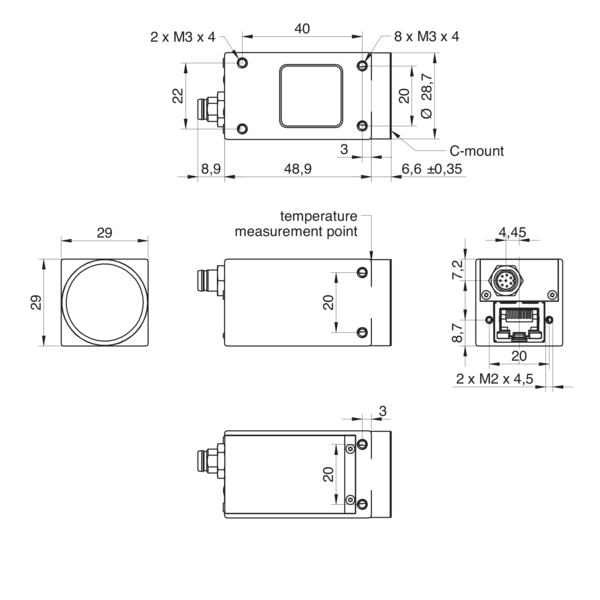

机械数据
- 镜头支架：
- C-Mount
- 宽度：
- 29 mm
- 身高：
- 29 mm
- 深度：
- 49 mm
- 重量：
- ≤ 120 g
- 布料：
- Zinkdruckguss, Einbrennlack (bis 02-2020 vernickelt), IP 40
电气数据
- 工作电压范围+Vs：
- 12 … 24 V (externe Stromversorgung)
- 36 … 57 V (Power over Ethernet)
- 功耗：
- Ca. 2,1 W @ 12 VDC und 19 fps
- Ca. 2,6 W @ 48 VDC (PoE) und 19 fps
环境条件
- 工作温度：
- 0 … +65 °C @ T = Messpunkt
- 储存温度：
- -20 … +70 °C
- 保护类型：
- IP 40 (mit montiertem Objektiv und Kabel)
一致性
- 一致性：
- CE
- RoHS
- UL recognized
- KC (R-R-BkR-VCXG-65R)
