Baumer VCXG-53M 11151554 工业相机

VCXG-53M
VCXG-53M
型号: VCXG-53M
订货号: 11151554
工业相机
  • 2592×2048像素
  • onsemi PYTHON5000
  • 1〃CMOS
  • 23帧/秒
  • 千兆以太网

Baumer VCXG-53M 11151554 工业相机 基本属性

Baumer VCXG-53M 11151554 工业相机 传感器数据

传感器:
onsemi PYTHON5000
单色/彩色:
Mono
传感器类型:
1″ CMOS
快门模式:
Global shutter
决议:
2592 × 2048 px
像素大小:
4.8 × 4.8 µm
暴露时间:
0,02 … 1000 ms

Baumer VCXG-53M 11151554 工业相机 Datenqualität (EMVA 1288 typical)

暗噪波:
11,3 e-
饱和容量:
8957 e-
动态范围:
57,4 dB
信噪比:
39,5 dB
量子效率:
57 % @ 536 nm

Baumer VCXG-53M 11151554 工业相机 图像捕获格式

Bildformate, Bildrate Schnittstelle max.:
  • Full Frame, 2592 × 2048 px, max. 23 fps
  • Binning 2×2, 1296 × 1024 px, max. 28 fps
  • Binning 2×1, 1296 × 2048 px, max. 28 fps
  • Binning 1×2, 2592 × 1024 px, max. 28 fps
Bildformate, Bildrate Bildaufnahme max. (Burst Mode):
Full Frame, 2592 × 2048 px, max. 28 fps
像素格式:
  • Mono8
  • Mono10

Baumer VCXG-53M 11151554 工业相机 图像处理

模拟控制:
  • Gain (0 … 12 dB)
  • Offset (0 … 63 LSB 10 Bit)
颜色模型:
Mono

Baumer VCXG-53M 11151554 工业相机 摄像头功能

基本功能:
  • Exposure
  • Gain
  • Trigger / Exposure Active (Flash)
  • Binning 2x2
  • Partial Scan
  • Offset
  • Free Running Mode (Live Bild)
自动功能:
  • Exposure Auto
  • Gain Auto
图像预处理:
  • Image Flipping (X/Y)
  • LUT / Gamma
图像采集接口:
  • Burst Mode
  • Adjustable Framerate
  • Device Link Throughput Limit
  • Interner Bildspeicher
同步:
  • Free running
  • Trigger
触发器源:
  • Hardware
  • Software
  • ActionCommand
触发器延迟:
0 … 2 sec, Nachverfolgung und Speicherung von bis zu 256 Trigger Signalen
进程同步:
  • Events
  • Timer
  • Trigger Delay
  • Debouncer
  • Counter
  • Sequencer
  • Trigger via Action CMD (GigE)
  • Additional Output Modes (e.g. Trigger Ready)
  • Chunk data inside transferred image
  • Encoder support via Counter End trigger source
其他功能:
  • User Set
  • Integrated temperature sensor
  • Readable additional information (e.g. sensor information)
校准数据:
Customer data storage (128 bytes user defined)
内部图像存储:
  • 122 MB
  • 8 Bilder (Trigger Mode)
  • 1 Bild (Free Running Mode)

Baumer VCXG-53M 11151554 工业相机 接口

数据接口:
Gigabit Ethernet, Übertragungsrate 1000 Mbits/sec, Fast Ethernet, Übertragungsrate 100 Mbits/sec, Steckverbinder: 8P8C Modular Jack (RJ45), verschraubbar
过程接口:
M8 / 8 pins (SACC-DSI-M8MS-8CON-M8-L180)
电源:
via M8/8 pins oder Power over Ethernet (PoE)

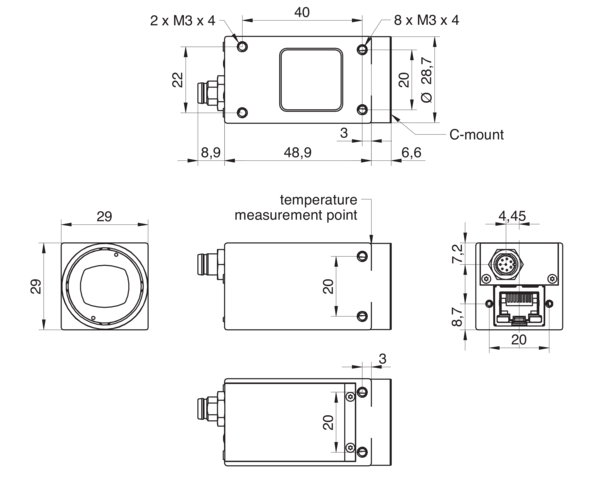

Baumer VCXG-53M 11151554 工业相机 机械数据

镜头支架:
C-Mount
宽度:
29 mm
身高:
29 mm
深度:
49 mm
重量:
≤ 120 g
布料:
Zinkdruckguss, Einbrennlack (bis 02-2020 vernickelt), IP 40

Baumer VCXG-53M 11151554 工业相机 电气数据

工作电压范围+Vs:
  • 12 … 24 V (externe Stromversorgung)
  • 36 … 57 V (Power over Ethernet)
功耗:
  • Ca. 2,9 W @ 12 VDC (PoE) und 23 fps
  • Ca. 3,5 W @ 48 VDC (PoE) und 23 fps

Baumer VCXG-53M 11151554 工业相机 非易失性存储器

闪存大小:
128 kB

Baumer VCXG-53M 11151554 工业相机 环境条件

工作温度:
0 … +65 °C @ T = Messpunkt
储存温度:
-20 … +70 °C
湿度:
10 … 90 % (nicht kondensierend)
保护类型:
IP 40 (mit montiertem Objektiv und Kabel)

Baumer VCXG-53M 11151554 工业相机 数字输入和输出

线:
  • 1 Eingang
  • 1 Ausgang
  • 2 konfigurierbare Ein-/Ausgänge

Baumer VCXG-53M 11151554 工业相机 一致性

一致性:
  • CE
  • RoHS
  • KC (MISP-REI-BkR-VCXG-53M)
  • EAC
  • BIS-CRS (R-41207004)
