德国Baumer
Baumer VCXG-25M.I 11186799 工业相机
型号: VCXG-25M.I
订货号: 11186799
工业相机
- 1920×1200像素
- 昂塞米PYTHON2000
- 2/3〃CMOS
- 53帧/秒
- 千兆以太网
Baumer VCXG-25M.I 11186799 工业相机 基本属性
Baumer VCXG-25M.I 11186799 工业相机 传感器数据
- 传感器：
- onsemi PYTHON2000
- 单色/彩色：
- Mono
- 传感器类型：
- 2/3″ CMOS
- 快门模式：
- Global shutter
- 决议：
- 1920 × 1200 px
- 像素大小：
- 4.8 × 4.8 µm
- 暴露时间：
- 0,02 … 1000 ms
Baumer VCXG-25M.I 11186799 工业相机 Datenqualität (EMVA 1288 typical)
- 暗噪波：
- 11,17 e-
- 饱和容量：
- 9271 e-
- 动态范围：
- 57,7 dB
- 信噪比：
- 39,7 dB
- 量子效率：
- 57,8 % @ 536 nm
Baumer VCXG-25M.I 11186799 工业相机 图像捕获格式
- Bildformate, Bildrate Schnittstelle max.：
- Full Frame, 1920 × 1200 px, max. 53 fps
- Binning 2×2, 960 × 600 px, max. 59 fps
- Binning 2×1, 960 × 1200 px, max. 59 fps
- Binning 1×2, 1920 × 600 px, max. 59 fps
- Bildformate, Bildrate Bildaufnahme max. (Burst Mode)：
- Full Frame, 1920 × 1200 px, max. 59 fps
- 像素格式：
- Mono8
- Mono10
Baumer VCXG-25M.I 11186799 工业相机 图像处理
- 模拟控制：
- Gain (0 … 8 dB)
- Offset (0 … 63 LSB 10 Bit)
- 颜色模型：
- Mono
Baumer VCXG-25M.I 11186799 工业相机 摄像头功能
- 基本功能：
- Exposure
- Gain
- Trigger / Exposure Active (Flash)
- Binning 2x2
- Partial Scan
- Offset
- Free Running Mode (Live Bild)
- 自动功能：
- Exposure Auto
- Gain Auto
- 图像预处理：
- Image Flipping (X/Y)
- LUT / Gamma
- 图像采集接口：
- Burst Mode
- Adjustable Framerate
- Short Exposure Time Enable
- Device Link Throughput Limit
- Interner Bildspeicher
- 同步：
- Free running
- Trigger
- 触发器源：
- Hardware
- Software
- ActionCommand
- 触发器延迟：
- 0 … 2 sec, Nachverfolgung und Speicherung von bis zu 256 Trigger Signalen
- 进程同步：
- Events
- Timer
- Trigger Delay
- Debouncer
- Counter
- Sequencer
- Trigger via Action CMD (GigE)
- Additional Output Modes (e.g. Trigger Ready)
- PWM (PWM Duration / PWM Duty Cycle)
- 4 Power-Ausgänge mit bis zu 120 W (max. 48 V / 2,5 A)
- Selectable Output format (e.g. Tri State, Push Pull)
- Chunk data inside transferred image
- Encoder support via Counter End trigger source
- 其他功能：
- User Set
- Integrated temperature sensor
- Readable additional information (e.g. sensor information)
- Save Custom Data
- 内部图像存储：
- 53 MB
- 8 Bilder (Trigger Mode)
- 1 Bild (Free Running Mode)
Baumer VCXG-25M.I 11186799 工业相机 接口
- 数据接口：
- Gigabit Ethernet, Übertragungsrate 1000 Mbits/sec, Fast Ethernet, Übertragungsrate 100 Mbits/sec, Steckverbinder: M12 / 8 pol x-coded, verschraubbar
- 过程接口：
- M12 / 12 pins a-coded (SACC-CI-M12MS-12CON-L180)
- 电源：
- via M12/12 pins a-coded oder Power over Ethernet (PoE)

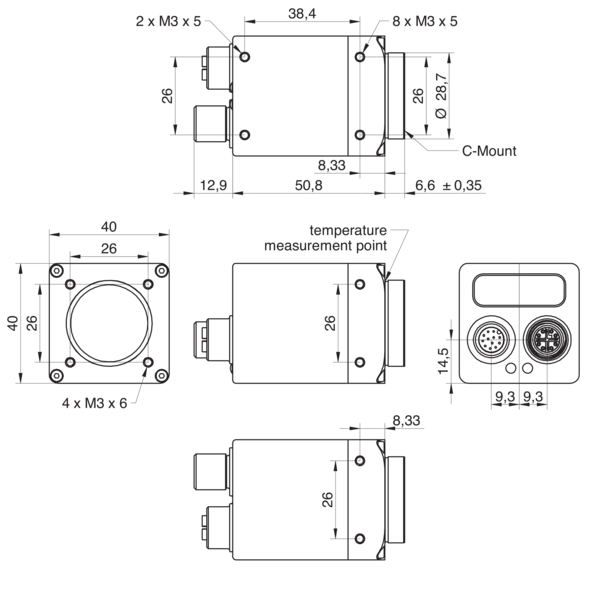

Baumer VCXG-25M.I 11186799 工业相机 机械数据
- 镜头支架：
- C-Mount
- 宽度：
- 40 mm
- 身高：
- 40 mm
- 深度：
- 50,8 mm
- 重量：
- ≤ 137 g
- 布料：
- Aluminium, hartanodisiert
Baumer VCXG-25M.I 11186799 工业相机 电气数据
- 工作电压范围+Vs：
- 12 … 24 V (externe Stromversorgung)
- 36 … 57 V (Power over Ethernet)
- 功耗：
- Ca. 2,8 W @ 12 VDC und 53 fps
- Ca. 3,5 W @ 48 VDC (PoE) und 53 fps
Baumer VCXG-25M.I 11186799 工业相机 非易失性存储器
- 闪存大小：
- 128 kB
Baumer VCXG-25M.I 11186799 工业相机 环境条件
- 工作温度：
- 0 … +65 °C @ T = Messpunkt
- 储存温度：
- -20 … +70 °C
- 湿度：
- 10 … 90 % (nicht kondensierend)
- 保护类型：
- IP 54 (mit montiertem Objektiv und Kabel)
- IP 65 (mit montiertem Tubus und Kabel)
- IP 67 (mit montiertem Tubus und Kabel)
- IP 69K (mit Edelstahl Gehäuse-Zubehör)
Baumer VCXG-25M.I 11186799 工业相机 数字输入和输出
- 线：
- 4 Eingänge
- 4 Power-Ausgänge mit Pulsweitenmodulation (PWM) (max. 48 V / max. 2,5 A)
Baumer VCXG-25M.I 11186799 工业相机 一致性
- 一致性：
- CE
- RoHS
- EAC
- BIS-CRS (R-41207004)
