Baumer UNDK 09U6914/D1 11007901
UNDK 09U6914/D1 11007901UltraschallDistanzmessende
UNDK 09U6914/D1
基本信息
型号: UNDK 09U6914/D1
订货号: 11007901
Ultraschall Distanz messende Sensoren
- ·3150毫米
- ·Spannungsausgang
- ·Teach-in
- ·Kabel PUR 4 x 0,08, 2 m
- ·60 °C
- ·IP 67
Allgemeine Daten
- Erfassungsbereich Sd：
- 3 … 150 mm
- Erfassungsbereich Startwert Sdc：
- 3 … 150 mm
- Erfassungsbereich Endwert Sde：
- 3 … 150 mm
- Wiederholgenauigkeit：
- 0,5 mm
- Auflösung：
- < 0,3 mm
- Ansprechzeit ton：
- < 35 ms
- Abfallzeit toff：
- < 35 ms
- Temperaturdrift：
- > 50 mm < 2 % von Objektdistanz Sde
- Schallfrequenz：
- 380 kHz
- Einstellung：
- Teach-in
- Einstellhilfe：
- Objektanzeige blinkt
- Empfangsanzeige：
- LED gelb / LED rot
Elektrische Daten
- Betriebsspannungsbereich +Vs：
- 15 … 30 VDC
- Stromaufnahme max. (ohne Last)：
- 35 mA
- Ausgangsschaltung：
- Spannungsausgang
- Ausgangssignal：
- 0 ... 10 V / 10 ... 0 V
- Ausgangsstrom：
- 15 mA
- Restwelligkeit：
- < 10 % Vs
- Kurzschlussfest：
- Ja
- Verpolungsfest：
- Ja

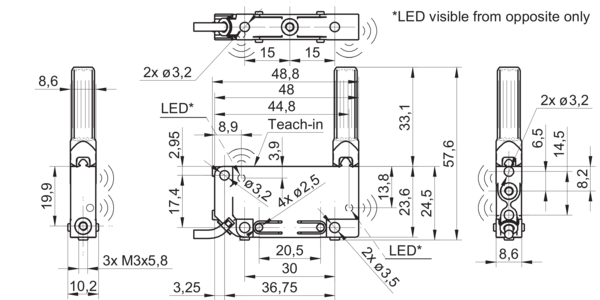

Mechanische Daten
- Bauform：
- Quaderförmig
- Gehäusematerial：
- PA 12
- Material Schalldüse：
- POM
- Breite / Durchmesser：
- 8,6 mm
- Höhe / Länge：
- 48,8 mm
- Tiefe：
- 57,7 mm
- Anschlussart：
- Kabel PUR 4 x 0,08, 2 m
Umgebungsbedingungen
- Arbeitstemperatur：
- 0 … +60 °C
- Schutzart：
- IP 67
