U300.EA0-GP2J.72N 11219511
U300.EA0-GP2J.72N 11219511基本信息
型号: U300.EA0-GP2J.72N
订货号: 11219511
超声波一次性屏障
- 基于屏障原理的最安全物体识别
- 获取两个独立的极限值
- 双片检测
- 紧凑型外壳中的高性能
U300.EA0-GP2J.72N 11219511基本属性
U300.EA0-GP2J.72N 11219511一般数据
- 发射器和接收器：
- Empfänger
- Scope Sd：
- 0 … 1000 mm
- 覆盖范围最终值Sde：
- 0 … 1000 mm
- 处决：
- IO-Link
- Objektgrösse (bei Sd = 50 mm)：
- > 4 cm²
- Hysterese typ.：
- 5 % Sde
- 重复精度：
- 1 mm
- 温度漂移：
- < 2 % Sde
- 响应时间吨：
- < 2 ms
- 浪费时间：
- < 2 ms
- 背景：
- qTeach, Line-Teach, IO-Link
- 声音频率：
- 290 kHz
- 辅助调整：
- Objektanzeige blinkt
- 切换状态显示：
- LED gelb
- 运行指示器：
- LED grün
U300.EA0-GP2J.72N 11219511电气数据
- 工作电压范围+Vs：
- 12 … 30 VDC
- Stromaufnahme max. (ohne Last)：
- 35 mA

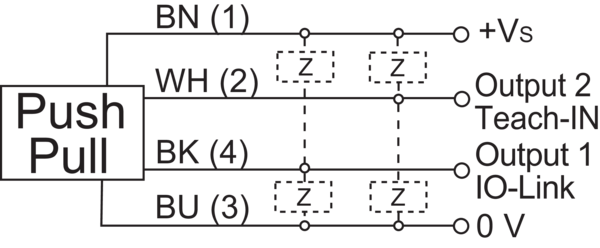

- 输出电路：
- Gegentakt
- 输出电流：
- 100 mA
- 电压降Vd：
- <3 VDC
- 余纹波：
- < 10 % Vs
- 耐短路：
- Ja
- 反极性：
- Ja, Vs zu GND
U300.EA0-GP2J.72N 11219511通信接口
- 界面：
- IO-Link V1.1
- 波特率：
- 230,4 kBaud (COM 3)
- 循环时间：
- ≥ 0,8 ms
- 过程数据长度：
- 48 Bit
- 过程数据结构：
- Bit 0 = SSC1
- Bit 1 = SSC2
- Bit 3 = Alarm
- Bit 16-31 = 16 Bit Messwert
- IO链路端口类型：
- Class A
- 其他数据：
- Funktionsreserve
- Schaltzyklen
- Betriebsstunden
- Bootzyklen
- Betriebsspannung
- Gerätetemperatur
- Histogramme
- 可调参数：
- Zeitfilter
- LED Zustandsanzeigen
- Ausgangslogik
- Ausgangsschaltung
- Zähler
- Sensorelement deaktivieren
- Find Me Funktion
U300.EA0-GP2J.72N 11219511机械数据
- 设计：
- Quaderförmig
- 外壳材料：
- Kunststoff (ASA, PMMA)
- 宽度η直径：
- 12,9 mm
- 每长度高度：
- 32,2 mm
- 深度：
- 23 mm
- 连接类型：
- Stecker M8 4-Pol
U300.EA0-GP2J.72N 11219511环境条件
- 工作温度：
- -25 … +65 °C
- 储存温度：
- -40 … +75 °C
- 保护类型：
- IP 67
