Baumer U300.D50-DPMJ.72N 11219488
U300.D50-DPMJ.72N 11219488UltraschallDistanz
U300.D50-DPMJ.72N
基本信息
型号: U300.D50-DPMJ.72N
订货号: 11219488
Ultraschall Distanz messende Sensoren
- ·Beste Messperformance durch genaustes Messprinzip
- ·Paralleles Ausgangssignal zum IO-Link Kanal durch Dual Channel
- ·Flexible Parametrierung und zusätzliche Diagnosedaten dank IO-Link
- ·Kürzester Blindbereich in seiner Klasse
- ·Hoch perfomant in kompaktem Gehäuse
Allgemeine Daten
- Erfassungsbereich Sd：
- 15 … 500 mm
- Erfassungsbereich Startwert Sdc：
- 15 … 500 mm
- Erfassungsbereich Endwert Sde：
- 15 … 500 mm
- Ausführung：
- IO-Link dual channel
- Hysterese typ.：
- 4 % Sde
- Wiederholgenauigkeit：
- 0,5 mm
- Auflösung：
- < 0,3 mm
- Ansprechzeit ton/toff standard：
- < 40 ms
- Ansprechzeit ton/toff min：
- < 16 ms
- Temperaturdrift：
- > 50 mm < 2 % von Objektdistanz Sde
- Einschaltdrift：
- Kompensiert nach 15 Min.
- Schallfrequenz：
- 290 kHz
- Einstellung：
- qTeach, Line-Teach, IO-Link
- Empfangsanzeige：
- LED gelb
- Betriebsanzeige：
- LED grün
- Ausrichtung Messachse：
- < 2°
Elektrische Daten
- Betriebsspannungsbereich +Vs：
- 12 … 30 VDC
- Stromaufnahme mittel：
- 35 mA

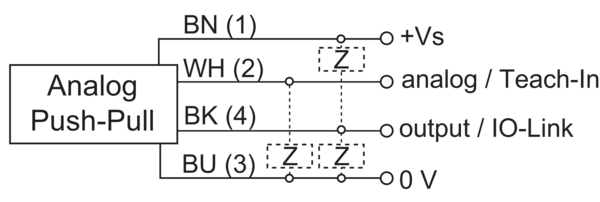

- Ausgangsschaltung：
- Spannungsausgang
- Baudrate：
- 38,4 kBaud (COM 2)
- Ausgangssignal：
- 0 ... 10 V / 10 ... 0 V
- Ausgangsstrom：
- 100 mA
- Spannungsabfall Vd：
- <3 VDC
- Restwelligkeit：
- < 10 % Vs
- Kurzschlussfest：
- Ja
- Verpolungsfest：
- Ja, Vs zu GND
Kommunikationsschnittstelle
- Schnittstelle：
- IO-Link V1.1
- Baudrate：
- 38,4 kBaud (COM 2)
- Zykluszeit：
- ≥ 8 ms
- Prozessdatenlänge：
- 48 Bit
- Prozessdatenstruktur：
- Bit 0 = SSC1 (Distanz)
- Bit 1 = SSC2 (Distanz)
- Bit 2 = Qualität
- Bit 3 = Alarm
- Bit 5 = SSC4 (Zähler)
- Bit 8-15 = Skalierungsfaktor
- Bit 16-47 = 32 Bit Messwert
- IO-Link Porttyp：
- Class A
- Zusätzliche Daten：
- Distanz
- Funktionsreserve
- Schaltzyklen
- Betriebsstunden
- Bootzyklen
- Betriebsspannung
- Gerätetemperatur
- Histogramme
- Einstellbare Parameter：
- Schaltpunkte
- Schalthysterese
- Messwertfilterung
- Zeitfilter
- LED Zustandsanzeigen
- Ausgangslogik
- Ausgangsschaltung
- Zähler
- Schallkeulenbreite
- Analoge Ausgangskennlinie
- Sensorelement deaktivieren
- Find Me Funktion
- IO-Link：
- Ja
Mechanische Daten
- Bauform：
- Quaderförmig
- Gehäusematerial：
- Kunststoff (ASA, PMMA)
- Breite / Durchmesser：
- 12,9 mm
- Höhe / Länge：
- 32,2 mm
- Tiefe：
- 23 mm

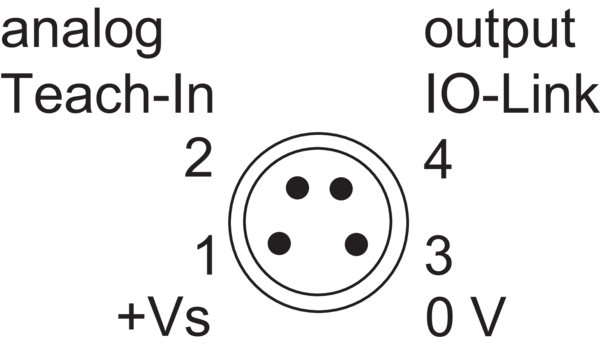

- Anschlussart：
- Stecker M8 4-Pol
Umgebungsbedingungen
- Arbeitstemperatur：
- -25 … +65 °C
- Lagertemperatur：
- -40 … +75 °C
- Schutzart：
- IP 67
