Baumer RR30.DAF0-IGPI.9VF/E029 11220108
RR30.DAF0-IGPI.9VF/E029 11220108RadarDistanz
RR30.DAF0-IGPI.9VF/E029
基本信息
型号: RR30.DAF0-IGPI.9VF/E029
订货号: 11220108
Radar Distanz messende Sensoren
- ·Kleiner Blindbereich 0.2 m
- ·IO-Link und Analogausgang (Strom 4-20 mA)
- ·Breiter Strahl 12° Öffnungswinkel
- ·Geeignet für strukturierte Oberflächen (z.B. Steine)
- ·Ideal für Füllstandmessungen in kleinen Behältern
Allgemeine Daten
- Erfassungsbereich Sd：
- 0,2 … 6 m
- Erfassungsbereich Startwert Sdc：
- 0,2 … 6 m
- Erfassungsbereich Endwert Sde：
- 0,2 … 6 m
- Ausführung：
- 2 Ausgänge
- Wiederholgenauigkeit：
- 2 mm
- Ansprechzeit ton：
- < 40 ms
- Abfallzeit toff：
- < 40 ms
- Temperaturdrift：
- <± 10 mm (Full Scale)
- Einschaltdrift：
- Kompensiert nach 20 Min.
- Einstellung：
- IO-Link
- Empfangsanzeige：
- LED gelb
- Betriebsanzeige：
- LED grün
- Trägerfrequenz：
- 122 … 123 GHz
- Bandbreite：
- 1 GHz
- Objektseparation：
- 500 mm
- Hysterese typ.：
- 5 % Sde
- Linearitätsabweichung：
- ± 10 mm
- Modulationsart：
- FMCW
- Sendeleistung (EIRP)：
- < +20 dBm
- 打开角度：
- 12 °
- MTTF：
- > 126 Jahre
- Zulassungen/Zertifikate：
- Ecolab
- FCC / CFR-47 part 15 (USA)
- RSS-210 Issue 10 (Canada)
- EN 305 550-1 V.1.2.1 (European Union)
- EN 305 550-2 V.1.2.1 (European Union)

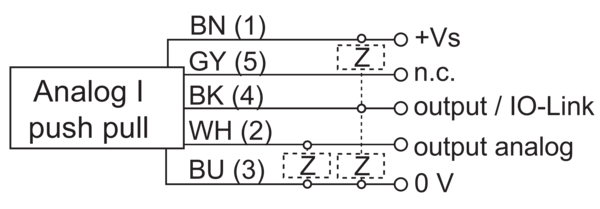

Elektrische Daten
- Betriebsspannungsbereich +Vs：
- 12 … 30 VDC
- Stromaufnahme max. (ohne Last)：
- 220 mA
- Baudrate：
- 230,4 kBaud (COM 3)
- Kurzschlussfest：
- Ja
- Verpolungsfest：
- Ja, Vs zu GND
- Ausgangsschaltung：
- Stromausgang / Gegentakt
- Ausgangssignal：
- 4 ... 20 mA / 20 ... 4 mA
- Ausgangsstrom：
- 100 mA
- Schaltausgang：
- Gegentakt
- Schaltfunktion：
- NO / NC einstellbar
- Spannungsabfall Vd：
- <2,5 VDC

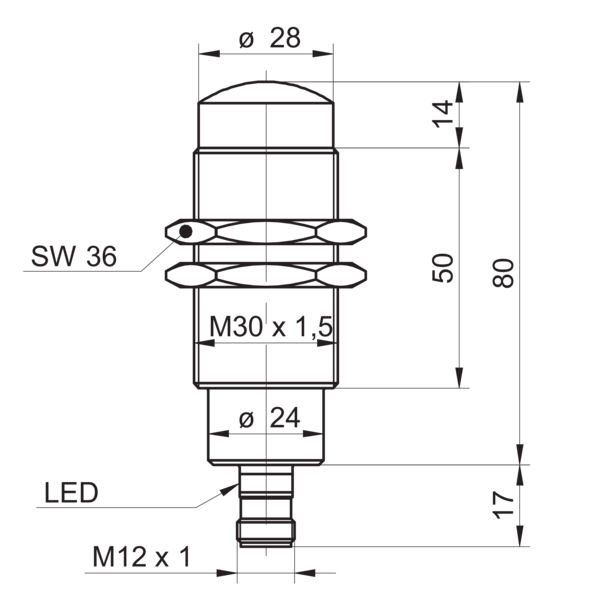

Mechanische Daten
- Bauform：
- Zylindrisch mit Gewinde
- Gehäusematerial：
- Edelstahl 1.4404 (V4A)
- Breite / Durchmesser：
- 30 mm
- Höhe / Länge：
- 97 mm

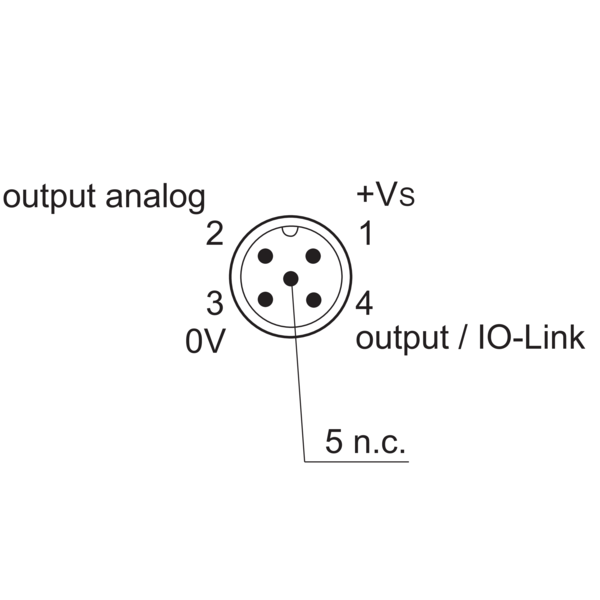

- Anschlussart：
- Stecker M12
Umgebungsbedingungen
- Arbeitstemperatur：
- -40 … +65 °C
- Lagertemperatur：
- -40 … +85 °C
- Schutzart：
- IP 68/69K & proTect+
Kommunikationsschnittstelle
- Schnittstelle：
- IO-Link V1.1
- Baudrate：
- 230,4 kBaud (COM 3)
- Zykluszeit：
- ≥ 4 ms
- Prozessdatenlänge：
- 208 Bit
- Prozessdatenstruktur：
- Bit 0 = SSC1 (Distanz)
- Bit 1 = SSC2 (Distanz)
- Bit 2 = Qualität
- Bit 3 = Alarm
- Bit 5 = SSC4 (Zähler)
- Bit 8-15 = Skalierungsfaktor
- Bit 16-47 = 32 Bit Messwert
- Bit 48-207 = 5 Peak (32 Bit Data)
- IO-Link Porttyp：
- Class A
- Zusätzliche Daten：
- Distanz
- Funktionsreserve
- Schaltzyklen
- Betriebsstunden
- Bootzyklen
- Betriebsspannung
- Gerätetemperatur
- Histogramme
- Geschwindigkeit
- Einstellbare Parameter：
- Schaltpunkte
- Schalthysterese
- Messwertfilterung
- Messbereich
- Zeitfilter
- Ausgangslogik
- Ausgangsschaltung
- Zähler
- Analoge Ausgangskennlinie
- LED Zustandsanzeigen
- Sensorelement deaktivieren
- Find Me Funktion
- Schaltfenster Definition
- Signalsensitivität
- Signalselektion (1. / 2. / stärkster / letzter)
- Tracking Modus
- Vordefinierte Einstellungsprofile：
- Präzise (Grundeinstellung)
- Füllstand (langsam)
- Füllstand (schnell)
- Füllstand fest
- Schnelle Detektion
- Tracking (langsam)
- Tracking (Standard)
- Tracking (schnell)
