Baumer OXM100-R05V.001 11241285 智能轮廓传感器

OXM100-R05V.001
OXM100-R05V.001
OXM100-R05V.001
型号: OXM100-R05V.001
订货号: 11241285
智能轮廓传感器
  • 用于各种剖面分析的多工具
  • 评估窗口的位置跟踪和测量值的计算
  • 通过web界面实时显示和监控测量结果
  • 紧凑的单盒设计
  • Modbus RTU和IO链路集成

Baumer OXM100-R05V.001 11241285 智能轮廓传感器 基本属性

Baumer OXM100-R05V.001 11241285 智能轮廓传感器 一般数据

作用:
Messarten (M): Höhe, Gerade/Winkel, Fläche, Kante, Breite/Spalt, Intensitätskante, Kreis, Messchieber X, Messchieber Z, Messchieber Distanz, Winkelmesser, Profil in x-z
测量范围Mr:
50 mm
测量距离CD:
100 mm
Arbeitsabstand (Sdc ... Sde):
100 ... 150 mm
参考距离:
125 mm
Sichtfeldbreite (@Sdc ... Sde):
48 ... 72 mm
Auflösung X (@Sdc ... Sde):
80 ... 120 µm
每秒配置文件数:
200 ... 500 Hz
纵断面点:
575 pixel
Auflösung Z (@Sdc ... Sde):
16 ... 30 µm
重复性Z:
8 µm
线性偏差Z:
± 0,2 % MR
温度漂移:
± 0,08 %Sde/K

Baumer OXM100-R05V.001 11241285 智能轮廓传感器 光源

激光等级:
1
激光波长:
Rot (660 nm)
最大激光功率:
2,4 mW
Lichtpunktform (bei Referenzabstand):
  • Line Length (x) 80 mm
  • Line Width (z) 200 µm

Baumer OXM100-R05V.001 11241285 智能轮廓传感器 接口

软件,参数化:
Integrierter Webserver zur Parametrisierung
接口和输出电路:
Serial RS485, 2x Schaltausgänge, Analog Ausgang
协议:
Modbus RTU, IO-Link

Baumer OXM100-R05V.001 11241285 智能轮廓传感器 电气数据

工作电压范围+Vs:
18 ... 30 VDC
模拟输出信号:
4-20mA, 2-10mA, 0-10V, 0-5V
切换输出:
2 x Ausgänge (Push-Pull)
电源:
typ. 2.4W (100 mA max at 24 V)
电气连接:
M12, 12-pol, A-kodiert, Stift
以太网连接:
USB-C zur Parametrisierung
触发器输入规范:
  • Low Level: < 2.5 V
  • High Level: 8 V ... +Ub

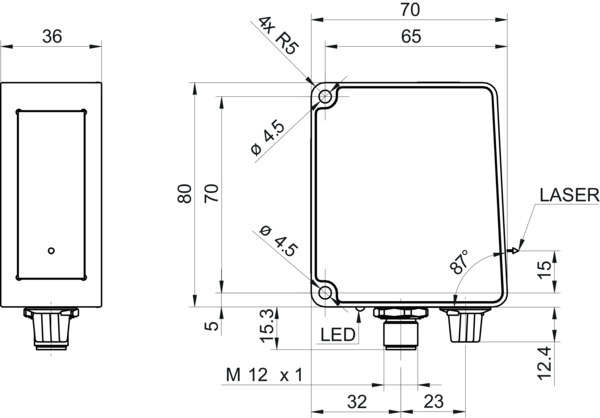

Baumer OXM100-R05V.001 11241285 智能轮廓传感器 机械数据

布料:
Gehäuse: Zink Druck Guss, Frontscheibe: PMMA
Abmessungen (B x H x T):
36 mm x 80 mm x 70 mm
宽度:
36 mm
身高:
80 mm
深度:
70 mm
重量:
450 g

Baumer OXM100-R05V.001 11241285 智能轮廓传感器 环境条件

环境温度:
0 ... + 45 °C
储存温度:
- 10 ... + 60 °C
环境湿度:
20 ... 85 %
Schutzart (IEC 60529):
IP 65
Schwingungsfestigkeit (sinusförmig):
  • 1 mm p-p bei f = 10 - 55 Hz, Dauer 5 min je Achse
  • 30 min Standzeit bei f = 55 Hz je Achse
  • IEC 60068-2-6:2008
Schockfestigkeit (halbsinus):
  • 30 g / 11 ms, 6 Stösse je Achse und Richtung
  • IEC 60068-2-27:2009
外部灯光安全:
< 25 kLux

Baumer OXM100-R05V.001 11241285 智能轮廓传感器 一致性

一致性:
  • CE
  • UL
