Baumer OT500.DL-GLUBJ.72F 11235554 距离传感器

OT500.DL-GLUBJ.72F
OT500.DL-GLUBJ.72F
OT500.DL-GLUBJ.72F
OT500.DL-GLUBJ.72F
OT500.DL-GLUBJ.72F
OT500.DL-GLUBJ.72F
OT500.DL-GLUBJ.72F
OT500.DL-GLUBJ.72F
OT500.DL-GLUBJ.72F
OT500.DL-GLUBJ.72F
OT500.DL-GLUBJ.72F
OT500.DL-GLUBJ.72F
OT500.DL-GLUBJ.72F
型号: OT500.DL-GLUBJ.72F
订货号: 11235554
距离传感器
  • 通过IO链路或模拟输出进行距离测量
  • 即使是非常黑暗和有光泽的物体也很可靠
  • 防操纵,通过qTeach或wire-stach轻松教学
  • 扩展的参数化选项和附加诊断数据
  • 得益于光线传播时间原理的最高范围

Baumer OT500.DL-GLUBJ.72F 11235554 距离传感器 基本属性

Baumer OT500.DL-GLUBJ.72F 11235554 距离传感器 一般数据

作用:
Distanzmessung
处决:
Time of Flight
测量距离Sd:
150 … 2500 mm
测量范围Mr:
2350 mm

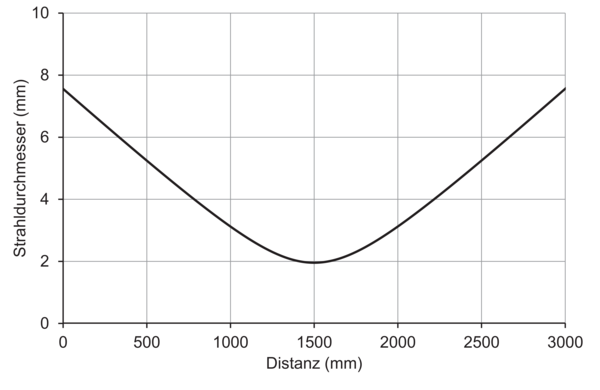

焦距:
1500 mm
背景:
Teach-in und IO-Link
运行指示器:
LED grün
输出显示:
LED gelb

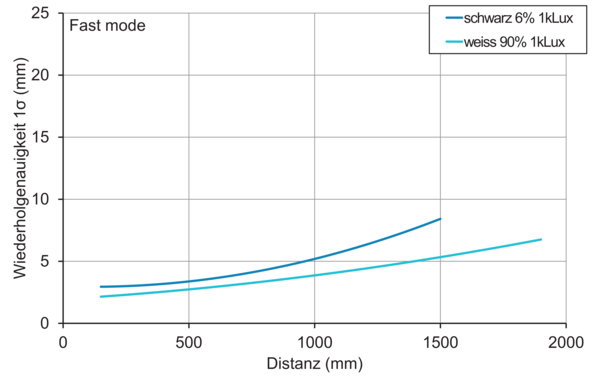

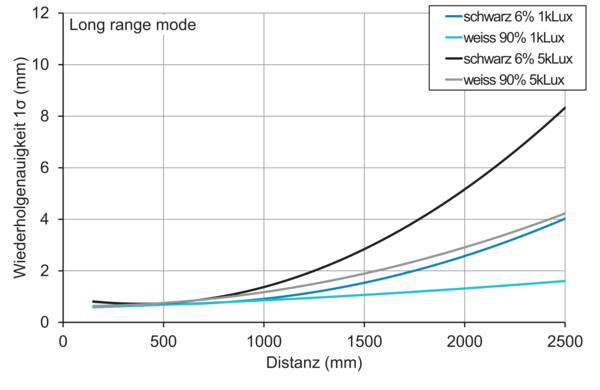

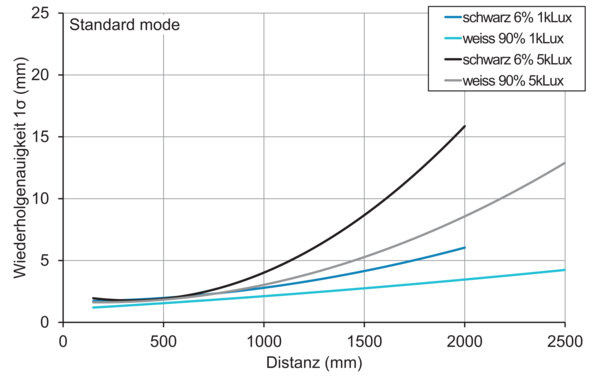

重复精度:
≤ 1200 … 4300 µm

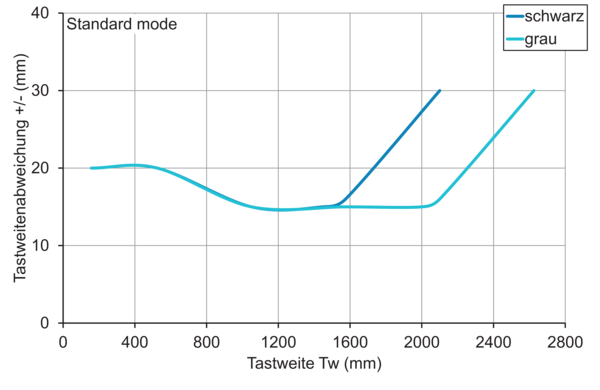

线性偏差:
± 10 mm
梁形状:
Punkt
抑制相互影响:
Ja
光轴对准:
< 1°
温度漂移:
± 15 mm

Baumer OT500.DL-GLUBJ.72F 11235554 距离传感器 光源

光源:
Laserdiode rot, gepulst
波长:
680 nm
激光等级:
1

Baumer OT500.DL-GLUBJ.72F 11235554 距离传感器 电气数据

响应时间:
  • < 4 ms (High Speed Mode)
  • < 8 ms (Standard Mode)
  • < 50 ms (Long Range Mode)
工作电压范围+Vs:
12 … 30 VDC
Stromaufnahme max. (ohne Last):
60 mA
电压降Vd:
<2 VDC
输出电路:
  • Analog 0 ... 10 VDC
  • Gegentakt / IO-Link
输出电流:
50 mA (Gegentakt)
开关输出:
Hellschaltung, umschaltbar
耐短路:
Ja
反极性:
Ja, Vs zu GND

Baumer OT500.DL-GLUBJ.72F 11235554 距离传感器 通信接口

界面:
IO-Link V1.1.3
IO链路端口类型:
Class A
波特率:
230,4 kBaud (COM 3)
循环时间:
≥ 2 ms
过程数据长度:
32 Bit
过程数据结构:
  • Bit 0 = SSC1 (Distanz)
  • Bit 1 = SSC2 (Distanz)
  • Bit 2 = Qualität
  • Bit 3 = Alarm
  • Bit 5 = SSC4 (Zähler)
  • Bit 8-15 = Skalierungsfaktor
  • Bit 16-31 = 16 Bit Messwert
可调参数:
  • Schaltpunkte
  • Schalthysterese
  • Betriebsmodus
  • Zeitfilter
  • LED Zustandsanzeigen
  • Ausgangslogik
  • Ausgangsschaltung
  • Analoge Ausgangskennlinie
  • Zähler
  • Sensorelement deaktivieren
  • Find Me Funktion
  • Teach-in Modus
其他数据:
  • Distanz
  • Funktionsreserve
  • Schaltzyklen
  • Betriebsstunden
  • Bootzyklen
  • Betriebsspannung
  • Gerätetemperatur
  • Histogramme

Baumer OT500.DL-GLUBJ.72F 11235554 距离传感器 机械数据

宽度η直径:
18 mm
每长度高度:
45 mm
深度:
32 mm
设计:
Quaderförmig
外壳材料:
Kunststoff (ASA, PMMA)
挡风玻璃:
PMMA

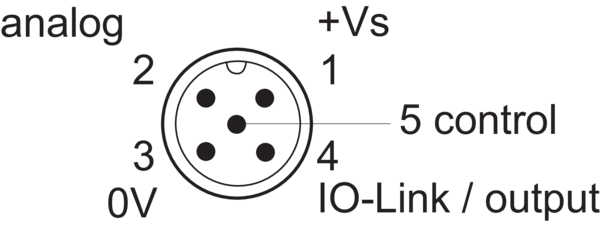

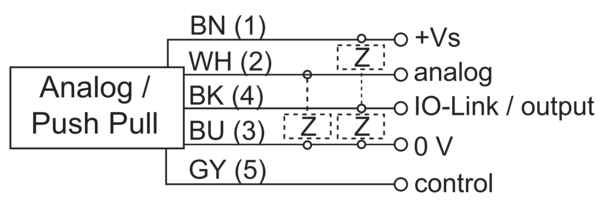

连接类型:
Stecker M12 5-Pol

Baumer OT500.DL-GLUBJ.72F 11235554 距离传感器 环境条件

保护类型:
IP 67
工作温度:
-20 … +50 °C
储存温度:
-40 … +70 °C
Schwingungsfestigkeit (sinusförmig):
  • IEC 60068-2-6:2008
  • 10 g bei f = 10 - 2000 Hz, Dauer 150 min je Achse
Schockfestigkeit (halbsinus):
  • IEC 60068-2-27:2009
  • 50 g / 11 ms, 10 Stösse je Achse und Richtung
