OM70-P0250.HH0180.EK 11220195
OM70-P0250.HH0180.EK 11220195基本信息
型号: OM70-P0250.HH0180.EK
订货号: 11220195
距离传感器
- Einstellbare Referenzdistanz (Nullpunkt Position)
- 直观的测量范围限制
- 可参数化开关输出
- 可选择的过滤器和触发模式
- 可访问的附加数据，如信号质量
- 参数集的导出和导入功能
OM70-P0250.HH0180.EK 11220195基本属性
OM70-P0250.HH0180.EK 11220195一般数据
- 作用：
- Distanzmessung
- 处决：
- OM70 laser point

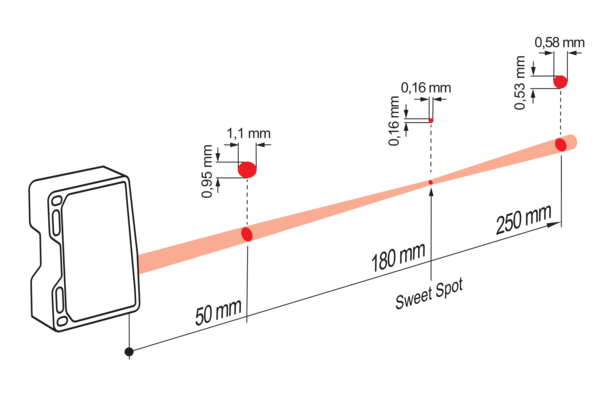

- 测量距离Sd：
- 50 … 250 mm
- 测量范围Mr：
- 200 mm
- 最佳地点：
- 180 mm
- 背景：
- Webserver, Ethernet TCP/IP
- 运行指示器：
- LED grün
- 输出显示：
- LED gelb / LED rot
- 以太网链路显示：
- LED blau
- 决议：
- 1,4 … 6,3 µm
- 重复精度：
- 0,3 … 2 µm
- 线性偏差：
- ± 0,09 % Mr
- 梁形状：
- Punkt
- 温度漂移：
- 0,025 % Sde/K
- 滞后数字输出：
- Einstellbar
OM70-P0250.HH0180.EK 11220195光源
- 光源：
- Laserdiode rot, gepulst
- 波长：
- 660 nm
- 激光等级：
- 1
OM70-P0250.HH0180.EK 11220195电气数据
- 响应延迟：
- 0,8 ms
- 测量频率：
- 2000 Hz
- 工作电压范围+Vs：
- 15 … 28 VDC
- Stromaufnahme max. (ohne Last)：
- 75 mA
- 输出电路：
- Analog und digital
- 输出信号：
- 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC
- 输出电流：
- 100 mA
- 开关输出：
- Gegentakt
- 耐短路：
- Ja
- 反极性：
- Ja, Vs zu GND
OM70-P0250.HH0180.EK 11220195通信接口
- 界面：
- Ethernet TCP/IP
- 协议：
- Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP
- Web服务器：
- Ja
OM70-P0250.HH0180.EK 11220195机械数据
- 宽度η直径：
- 26 mm
- 每长度高度：
- 74 mm
- 深度：
- 55 mm
- 设计：
- Quaderförmig, frontale Optik
- 外壳材料：
- Aluminium
- 挡风玻璃：
- Glas
- 连接类型：
- Stecker M12 8-Pol & M12 4-Pol
- 重量：
- 135 g
OM70-P0250.HH0180.EK 11220195环境条件
- 外部灯光安全：
- < 175 kLux
- 保护类型：
- IP 67
- 工作温度：
- -10 … +50 °C
- 储存温度：
- -20 … +60 °C
- Schwingungsfestigkeit (sinusförmig)：
- IEC 60068-2-6:2008
- 1 mm p-p bei f = 10 - 55 Hz, Dauer 5 min je Achse
- 30 min Standzeit bei f = 55 Hz je Achse
- Schockfestigkeit (halbsinus)：
- IEC 60068-2-27:2009
- 30 g / 11 ms, 6 Stösse je Achse und Richtung
