Baumer OM70-L1500.HH1500.VI 11112012
OM70-L1500.HH1500.VI 11112012Touch-DisplaymitLive
1 / 5
OM70-L1500.HH1500.VI 11112012 基本信息
型号： OM70-L1500.HH1500.VI
订货号： 11112012
Touch-Display mit Live Monitor Funktion
Parametrierbarer Schaltausgang
Selektierbare Filter und Trigger-Modi
- Touch-Display mit Live Monitor Funktion
- Parametrierbarer Schaltausgang
- Selektierbare Filter und Trigger-Modi
OM70-L1500.HH1500.VI 11112012 Allgemeine Daten
- Funktion：
- Distanzmessung
- Ausführung：
- OM70 laser line basic

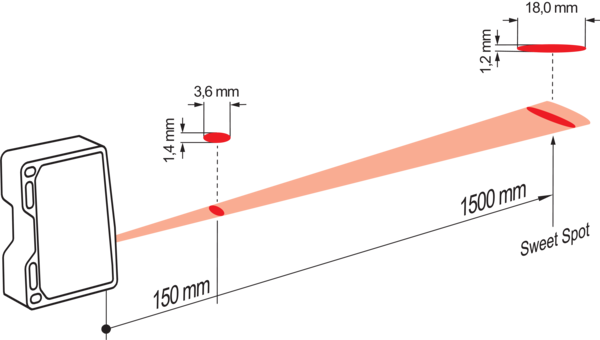

- Messdistanz Sd：
- 150 … 1500 mm
- Messbereich Mr：
- 1350 mm
- Sweet spot：
- 1500 mm
- Einstellung：
- Touch Display, RS485
- Betriebsanzeige：
- LED grün
- Ausgangsanzeige：
- LED gelb / LED rot
- Auflösung：
- 13 … 125 µm
- Wiederholgenauigkeit：
- 3 … 63 µm
- Linearitätsabweichung：
- ± 0,32 % Mr
- Strahlform：
- Linie
- Temperaturdrift：
- 0,100 % Sde/K
- Hysterese Digitalausgang：
- Einstellbar
OM70-L1500.HH1500.VI 11112012 Lichtquelle
- Lichtquelle：
- Laserdiode rot, gepulst
- Wellenlänge：
- 660 nm
- Laserklasse：
- 1
OM70-L1500.HH1500.VI 11112012 Elektrische Daten
- Antwortverzögerung：
- 0,8 ms
- Messfrequenz：
- 2500 Hz
- Betriebsspannungsbereich +Vs：
- 15 … 28 VDC
- Stromaufnahme max. (ohne Last)：
- 75 mA
- Ausgangsschaltung：
- Analog und RS 485
- Ausgangssignal：
- 4 ... 20 mA / 0 ... 10 VDC
- Ausgangsstrom：
- 100 mA
- Schaltausgang：
- Gegentakt
- Kurzschlussfest：
- Ja
- Verpolungsfest：
- Ja, Vs zu GND
OM70-L1500.HH1500.VI 11112012 Kommunikationsschnittstelle
- Schnittstelle：
- RS485
- Baudrate：
- 115200, einstellbar
OM70-L1500.HH1500.VI 11112012 Mechanische Daten
- Breite / Durchmesser：
- 26 mm
- Höhe / Länge：
- 74 mm
- Tiefe：
- 55 mm
- Bauform：
- Quaderförmig, frontale Optik
- Gehäusematerial：
- Aluminium
- Frontscheibe：
- Glas
- Anschlussart：
- Stecker M12 8-Pol
- Gewicht：
- 130 g
OM70-L1500.HH1500.VI 11112012 Umgebungsbedingungen
