OM70-L0600.HV0350.VI 11200090
OM70-L0600.HV0350.VI 11200090基本信息
型号: OM70-L0600.HV0350.VI
订货号: 11200090
距离传感器
- 具有实时监控功能的触摸显示屏
- 可参数化开关输出
- 可选择的过滤器和触发模式
OM70-L0600.HV0350.VI 11200090基本属性
OM70-L0600.HV0350.VI 11200090一般数据
- 作用：
- Distanzmessung
- 处决：
- OM70 laser line

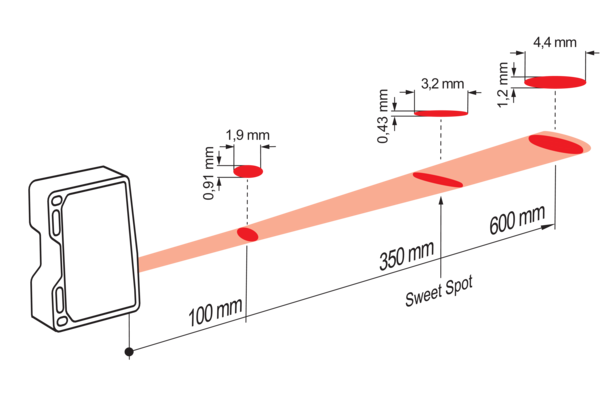

- 测量距离Sd：
- 100 … 600 mm
- 测量范围Mr：
- 500 mm
- 最佳地点：
- 350 mm
- 背景：
- Touch Display, RS485
- 运行指示器：
- LED grün
- 输出显示：
- LED gelb / LED rot
- 决议：
- 3 … 24 µm
- 重复精度：
- 1 … 9 µm
- 线性偏差：
- ± 0,12 % Mr
- 梁形状：
- Linie
- 温度漂移：
- 0,04 % Sde/K
- 滞后数字输出：
- Einstellbar
OM70-L0600.HV0350.VI 11200090光源
- 光源：
- Laserdiode rot, gepulst
- 波长：
- 660 nm
- 激光等级：
- 2
OM70-L0600.HV0350.VI 11200090电气数据
- 响应延迟：
- 0,8 ms
- 测量频率：
- 2500 Hz
- 工作电压范围+Vs：
- 15 … 28 VDC
- Stromaufnahme max. (ohne Last)：
- 75 mA
- 输出电路：
- Analog und RS 485
- 输出信号：
- 4 ... 20 mA / 0 ... 10 VDC
- 输出电流：
- 100 mA
- 开关输出：
- Gegentakt
- 耐短路：
- Ja
- 反极性：
- Ja, Vs zu GND
OM70-L0600.HV0350.VI 11200090通信接口
- 界面：
- RS485
- 波特率：
- 115200, einstellbar
OM70-L0600.HV0350.VI 11200090机械数据
- 宽度η直径：
- 26 mm
- 每长度高度：
- 74 mm
- 深度：
- 55 mm
- 设计：
- Quaderförmig, frontale Optik
- 外壳材料：
- Aluminium
- 挡风玻璃：
- Glas
- 连接类型：
- Stecker M12 8-Pol
- 重量：
- 130 g
OM70-L0600.HV0350.VI 11200090环境条件
- 外部灯光安全：
- < 170 kLux
- 保护类型：
- IP 67
- 工作温度：
- -10 … +50 °C
- Schwingungsfestigkeit (sinusförmig)：
- IEC 60068-2-6:2008
- 1 mm p-p bei f = 10 - 55 Hz, Dauer 5 min je Achse
- 30 min Standzeit bei f = 55 Hz je Achse
- Schockfestigkeit (halbsinus)：
- IEC 60068-2-27:2009
- 30 g / 11 ms, 6 Stösse je Achse und Richtung
