德国Baumer
Baumer OM70-L0250.HH0240.EK 11194698 距离传感器
型号: OM70-L0250.HH0240.EK
订货号: 11194698
距离传感器
- Einstellbare Referenzdistanz (Nullpunkt Position)
- 直观的测量范围限制
- 可参数化开关输出
- 可选择的过滤器和触发模式
- 可访问的附加数据,如信号质量
- 参数集的导出和导入功能
Baumer OM70-L0250.HH0240.EK 11194698 距离传感器 基本属性
Baumer OM70-L0250.HH0240.EK 11194698 距离传感器 一般数据
- 作用:
- Distanzmessung
- 处决:
- OM70 laser line basic

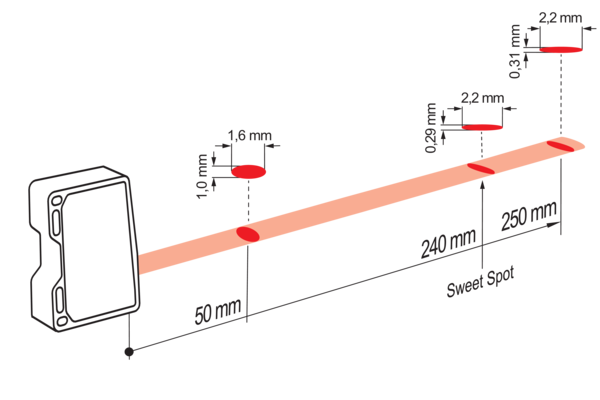

- 测量距离Sd:
- 50 … 250 mm
- 测量范围Mr:
- 200 mm
- 最佳地点:
- 240 mm
- 背景:
- Webserver, Ethernet TCP/IP
- 运行指示器:
- LED grün
- 输出显示:
- LED gelb / LED rot
- 以太网链路显示:
- LED blau
- 决议:
- 1,4 … 6,3 µm
- 重复精度:
- 0,3 … 2 µm
- 线性偏差:
- ± 0,09 % Mr
- 梁形状:
- Linie
- 温度漂移:
- 0,025 % Sde/K
- 滞后数字输出:
- Einstellbar
Baumer OM70-L0250.HH0240.EK 11194698 距离传感器 光源
- 光源:
- Laserdiode rot, gepulst
- 波长:
- 660 nm
- 激光等级:
- 1
Baumer OM70-L0250.HH0240.EK 11194698 距离传感器 电气数据
- 响应延迟:
- 0,8 ms
- 测量频率:
- 2000 Hz
- 工作电压范围+Vs:
- 15 … 28 VDC
- Stromaufnahme max. (ohne Last):
- 75 mA
- 输出电路:
- Analog und digital
- 输出信号:
- 4 ... 20 mA / 2 ... 10 mA / 0 ... 10 VDC / 0 ... 5 VDC
- 输出电流:
- 100 mA
- 开关输出:
- Gegentakt
- 耐短路:
- Ja
- 反极性:
- Ja, Vs zu GND
Baumer OM70-L0250.HH0240.EK 11194698 距离传感器 通信接口
- 界面:
- Ethernet TCP/IP
- 协议:
- Profinet (Class B), Modbus TCP, OPC UA, UDP streaming, EtherNet/IP
- Web服务器:
- Ja
Baumer OM70-L0250.HH0240.EK 11194698 距离传感器 机械数据
- 宽度η直径:
- 26 mm
- 每长度高度:
- 74 mm
- 深度:
- 55 mm
- 设计:
- Quaderförmig, frontale Optik
- 外壳材料:
- Aluminium
- 挡风玻璃:
- Glas
- 连接类型:
- Stecker M12 8-Pol & M12 4-Pol
- 重量:
- 135 g
Baumer OM70-L0250.HH0240.EK 11194698 距离传感器 环境条件
- 外部灯光安全:
- < 170 kLux
- 保护类型:
- IP 67
- 工作温度:
- -10 … +50 °C
- 储存温度:
- -20 … +60 °C
- Schwingungsfestigkeit (sinusförmig):
- IEC 60068-2-6:2008
- 1 mm p-p bei f = 10 - 55 Hz, Dauer 5 min je Achse
- 30 min Standzeit bei f = 55 Hz je Achse
- Schockfestigkeit (halbsinus):
- IEC 60068-2-27:2009
- 30 g / 11 ms, 6 Stösse je Achse und Richtung
