Baumer OM70-L0070.HH0048.VI 11200058
OM70-L0070.HH0048.VI 11200058Distanz-Sensoren
OM70-L0070.HH0048.VI
基本信息
型号: OM70-L0070.HH0048.VI
订货号: 11200058
Distanz-Sensoren
- ·Touch-Display mit Live Monitor Funktion
- ·Parametrierbarer Schaltausgang
- ·Selektierbare Filter und Trigger-Modi
Allgemeine Daten
- Funktion：
- Distanzmessung
- Ausführung：
- OM70 laser line

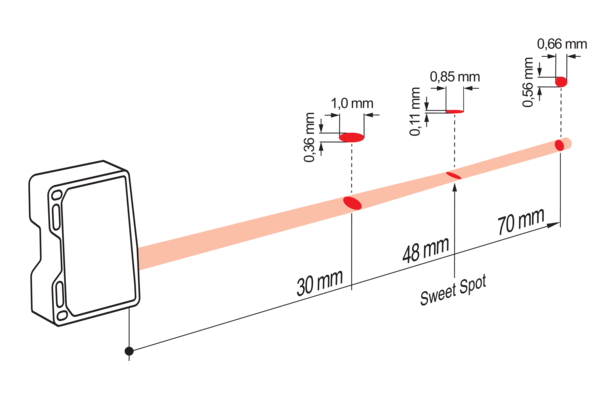

- Messdistanz Sd：
- 30 … 70 mm
- Messbereich Mr：
- 40 mm
- Sweet spot：
- 48 mm
- Einstellung：
- Touch Display, RS485
- Betriebsanzeige：
- LED grün
- Ausgangsanzeige：
- LED gelb / LED rot
- Auflösung：
- 0,7 … 1 µm
- Wiederholgenauigkeit：
- 0,1 … 0,3 µm
- Linearitätsabweichung：
- ± 0,06 % Mr
- Strahlform：
- Linie
- Temperaturdrift：
- 0,01 % Sde/K
- Hysterese Digitalausgang：
- Einstellbar
Lichtquelle
- Lichtquelle：
- Laserdiode rot, gepulst
- Wellenlänge：
- 660 nm
- Laserklasse：
- 1
Elektrische Daten
- Antwortverzögerung：
- 0,8 ms
- Messfrequenz：
- 2500 Hz
- Betriebsspannungsbereich +Vs：
- 15 … 28 VDC
- Stromaufnahme max. (ohne Last)：
- 75 mA
- Ausgangsschaltung：
- Analog und RS 485
- Ausgangssignal：
- 4 ... 20 mA / 0 ... 10 VDC
- Ausgangsstrom：
- 100 mA
- Schaltausgang：
- Gegentakt
- Kurzschlussfest：
- Ja
- Verpolungsfest：
- Ja, Vs zu GND
Kommunikationsschnittstelle
- Schnittstelle：
- RS485
- Baudrate：
- 115200, einstellbar
Mechanische Daten
- Breite / Durchmesser：
- 26 mm
- Höhe / Länge：
- 74 mm
- Tiefe：
- 55 mm
- Bauform：
- Quaderförmig, frontale Optik
- Gehäusematerial：
- Aluminium
- Frontscheibe：
- Glas
- Anschlussart：
- Stecker M12 8-Pol
- Gewicht：
- 130 g
Umgebungsbedingungen
