Baumer OM30-P0550.HV.YIN 11231082
OM30-P0550.HV.YIN · 11231082 · Automatische Anpassung der Belichtungszeit für präzise Messungen auf wechselnden Materialien Hohe Fremdlichtsicherheit für zuverlässige Messungen unabhängig von den Umgebungsbedingungen Punktstrahlform für eine punktgenaue Messung Einstellbare Filter für besonders stabile Messergebnisse

正在准备报价入口;若无法继续,请启用 JavaScript。
1 / 5
基本信息
型号: OM30-P0550.HV.YIN
订货号: 11231082
暂无参考面价,可询价获取报价
Automatische Anpassung der Belichtungszeit für präzise Messungen auf wechselnden Materialien
Hohe Fremdlichtsicherheit für zuverlässige Messungen unabhängig von den Umgebungsbedingungen
Punktstrahlform für eine punktgenaue Messung
Einstellbare Filter für besonders stabile Messergebnisse
- Automatische Anpassung der Belichtungszeit für präzise Messungen auf wechselnden Materialien
- Hohe Fremdlichtsicherheit für zuverlässige Messungen unabhängig von den Umgebungsbedingungen
- Punktstrahlform für eine punktgenaue Messung
- Einstellbare Filter für besonders stabile Messergebnisse
Allgemeine Daten
- Funktion:
- Distanzmessung
- Messdistanz Sd:
- 50 … 550 mm
- Messbereich Mr:
- 500 mm
- Einstellung:
- Teach-in: Taste / IO-Link
- Betriebsanzeige:
- LED grün
- Ausgangsanzeige:
- LED gelb
- Wiederholgenauigkeit:
- 2 … 86 µm
- Linearitätsabweichung:
- ± 0,23 % Mr

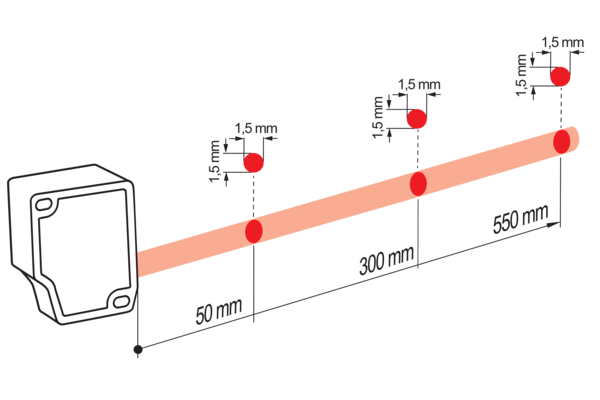

- Strahlform:
- Punkt
- Temperaturdrift:
- 0,08 % Sde/K
Lichtquelle
- Lichtquelle:
- Laserdiode rot, gepulst
- Wellenlänge:
- 660 nm
- Laserklasse:
- 2
- Maximale Pulsleistung:
- 2 mW
- Pulsdauer:
- 0,001 ... 1,2 ms
- Pulsperiode:
- 0,2 ... 3,4 ms
Elektrische Daten
- Antwortverzögerung:
- 0,4 ms
- Messfrequenz:
- 5000 Hz
- Betriebsspannungsbereich +Vs:
- 12 … 28 VDC
- Stromaufnahme max. (ohne Last):
- 50 mA
- Ausgangsschaltung:
- Analog und digital
- Ausgangssignal:
- 4 ... 20 mA / 2 ... 10 mA
- Lastwiderstand:
- < (+Vs - 9 V) / 0.02 A
- Ausgangsstrom:
- 100 mA
- Kurzschlussfest:
- Ja
- Verpolungsfest:
- Ja, Vs zu GND
Kommunikationsschnittstelle
- Schnittstelle:
- IO-Link V1.1
- IO-Link Porttyp:
- Class A
- Baudrate:
- 230,4 kBaud (COM 3)
- Zykluszeit:
- ≥ 1 ms
- Prozessdatenlänge:
- 48 Bit
- Prozessdatenstruktur:
- Smart Sensor Profile - DMS PDI48.INT32_INT8
- Bit 0 = SSC1 (Distanz)
- Bit 2 = Qualität
- Bit 3 = Alarm
- Bit 8-15 = Skalierungsfaktor
- Bit 16-47 = 32 Bit Messwert
Mechanische Daten
- Breite / Durchmesser:
- 13,6 mm
- Höhe / Länge:
- 49 mm
- Tiefe:
- 40,3 mm
- Bauform:
- Quaderförmig, frontale Optik
- Gehäusematerial:
- Zink-Druckguss
- Frontscheibe:
- Glas
- Anschlussart:
- Stecker M8 4-Pol
- Gewicht:
- 67 g
Umgebungsbedingungen
