Baumer OM30-P0350.HV.YIN 11232071
OM30-P0350.HV.YIN 11232071AutomatischeAnpassungder
1 / 5
OM30-P0350.HV.YIN 11232071 基本信息
型号： OM30-P0350.HV.YIN
订货号： 11232071
Automatische Anpassung der Belichtungszeit für präzise Messungen auf wechselnden Materialien
Hohe Fremdlichtsicherheit für zuverlässige Messungen unabhängig von den Umgebungsbedingungen
Punktstrahlform für eine punktgenaue Messung
Einstellbare Filter für besonders stabile Messergebnisse
- Automatische Anpassung der Belichtungszeit für präzise Messungen auf wechselnden Materialien
- Hohe Fremdlichtsicherheit für zuverlässige Messungen unabhängig von den Umgebungsbedingungen
- Punktstrahlform für eine punktgenaue Messung
- Einstellbare Filter für besonders stabile Messergebnisse
OM30-P0350.HV.YIN 11232071 Allgemeine Daten
- Funktion：
- Distanzmessung
- Messdistanz Sd：
- 50 … 350 mm
- Messbereich Mr：
- 300 mm
- Einstellung：
- Teach-in: Taste / IO-Link
- Betriebsanzeige：
- LED grün
- Ausgangsanzeige：
- LED gelb
- Wiederholgenauigkeit：
- 2 … 30 µm
- Linearitätsabweichung：
- ± 0,1 % Mr , 50 ... 200 mm
- ± 0,15 % Mr , 50 ... 350 mm

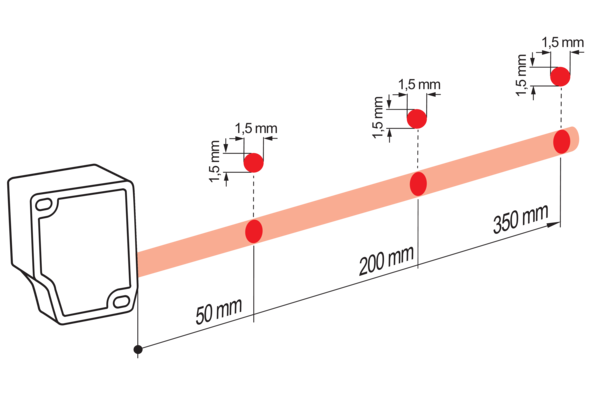

- Strahlform：
- Punkt
- Temperaturdrift：
- 0,05 % Sde/K
OM30-P0350.HV.YIN 11232071 Lichtquelle
- Lichtquelle：
- Laserdiode rot, gepulst
- Wellenlänge：
- 660 nm
- Laserklasse：
- 2
- Maximale Pulsleistung：
- 2 mW
- Pulsdauer：
- 0,001 ... 1,2 ms
- Pulsperiode：
- 0,2 ... 3,4 ms
OM30-P0350.HV.YIN 11232071 Elektrische Daten
- Antwortverzögerung：
- 0,4 ms
- Messfrequenz：
- 5000 Hz
- Betriebsspannungsbereich +Vs：
- 12 … 28 VDC
- Stromaufnahme max. (ohne Last)：
- 50 mA

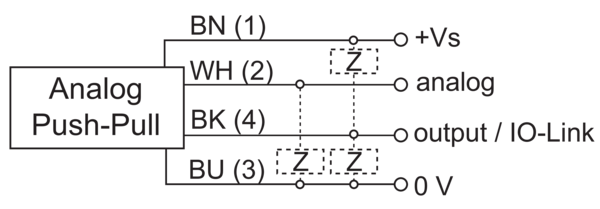

- Ausgangsschaltung：
- Analog und digital
- Ausgangssignal：
- 4 ... 20 mA / 2 ... 10 mA
- Lastwiderstand：
- < (+Vs - 9 V) / 0.02 A
- Ausgangsstrom：
- 100 mA
- Kurzschlussfest：
- Ja
- Verpolungsfest：
- Ja, Vs zu GND
OM30-P0350.HV.YIN 11232071 Kommunikationsschnittstelle
- Schnittstelle：
- IO-Link V1.1
- IO-Link Porttyp：
- Class A
- Baudrate：
- 230,4 kBaud (COM 3)
- Zykluszeit：
- ≥ 1 ms
- Prozessdatenlänge：
- 48 Bit
- Prozessdatenstruktur：
- Smart Sensor Profile - DMS PDI48.INT32_INT8
- Bit 0 = SSC1 (Distanz)
- Bit 2 = Qualität
- Bit 3 = Alarm
- Bit 8-15 = Skalierungsfaktor
- Bit 16-47 = 32 Bit Messwert

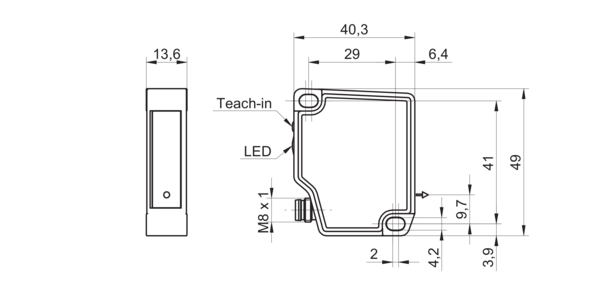

OM30-P0350.HV.YIN 11232071 Mechanische Daten
- Breite / Durchmesser：
- 13,6 mm
- Höhe / Länge：
- 49 mm
- Tiefe：
- 40,3 mm
- Bauform：
- Quaderförmig, frontale Optik
- Gehäusematerial：
- Zink-Druckguss
- Frontscheibe：
- Glas

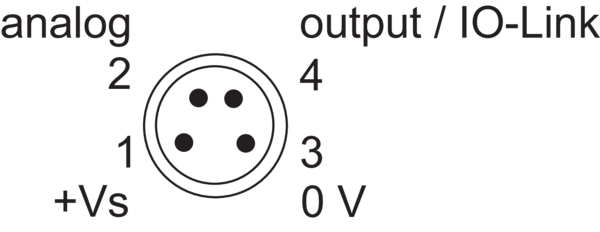

- Anschlussart：
- Stecker M8 4-Pol
- Gewicht：
- 67 g
OM30-P0350.HV.YIN 11232071 Umgebungsbedingungen
