德国Baumer
Baumer OM30-P0100.HV.YIN 11233966 距离传感器
型号: OM30-P0100.HV.YIN
订货号: 11233966
距离传感器
- 自动调整曝光时间，以便对变化的材料进行精确测量
- 高环境光安全性，无论环境条件如何都能进行可靠的测量
- 用于精确测量的点波束形状
- 可调节滤波器，可获得特别稳定的测量结果
Baumer OM30-P0100.HV.YIN 11233966 距离传感器 基本属性
Baumer OM30-P0100.HV.YIN 11233966 距离传感器 一般数据
- 作用：
- Distanzmessung
- 测量距离Sd：
- 50 … 100 mm
- 测量范围Mr：
- 50 mm
- 背景：
- Teach-in: Taste / IO-Link
- 运行指示器：
- LED grün
- 输出显示：
- LED gelb
- 重复精度：
- 1 … 3 µm
- 线性偏差：
- ± 0,08 % Mr
- 梁形状：
- Punkt
- 温度漂移：
- 0,02 % Sde/K
Baumer OM30-P0100.HV.YIN 11233966 距离传感器 光源
- 光源：
- Laserdiode rot, gepulst
- 波长：
- 660 nm
- 激光等级：
- 2
- 最大脉冲功率：
- 1,2 mW
- 脉冲持续时间：
- 0,001 ... 1,7 ms
- 脉冲周期：
- 0,2 ... 3,4 ms
Baumer OM30-P0100.HV.YIN 11233966 距离传感器 电气数据
- 响应延迟：
- 0,4 ms
- 测量频率：
- 5000 Hz
- 工作电压范围+Vs：
- 12 … 28 VDC
- Stromaufnahme max. (ohne Last)：
- 50 mA
- 输出电路：
- Analog und digital
- 输出信号：
- 4 ... 20 mA / 2 ... 10 mA
- 负载电阻：
- < (+Vs - 9 V) / 0.02 A
- 输出电流：
- 100 mA
- 耐短路：
- Ja
- 反极性：
- Ja, Vs zu GND
Baumer OM30-P0100.HV.YIN 11233966 距离传感器 通信接口
- 界面：
- IO-Link V1.1
- IO链路端口类型：
- Class A
- 波特率：
- 230,4 kBaud (COM 3)
- 循环时间：
- ≥ 1 ms
- 过程数据长度：
- 48 Bit
- 过程数据结构：
- Smart Sensor Profile - DMS PDI48.INT32_INT8
- Bit 0 = SSC1 (Distanz)
- Bit 2 = Qualität
- Bit 3 = Alarm
- Bit 8-15 = Skalierungsfaktor
- Bit 16-47 = 32 Bit Messwert

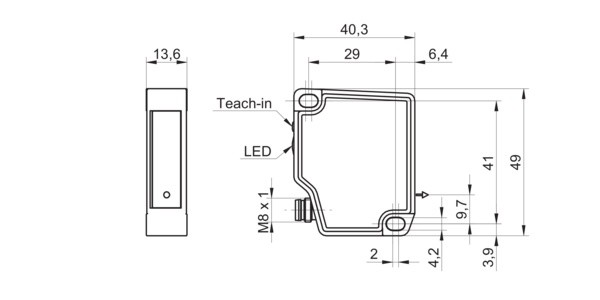

Baumer OM30-P0100.HV.YIN 11233966 距离传感器 机械数据
- 宽度η直径：
- 13,6 mm
- 每长度高度：
- 49 mm
- 深度：
- 40,3 mm
- 设计：
- Quaderförmig, frontale Optik
- 外壳材料：
- Zink-Druckguss
- 挡风玻璃：
- Glas
- 连接类型：
- Stecker M8 4-Pol
- 重量：
- 67 g
Baumer OM30-P0100.HV.YIN 11233966 距离传感器 环境条件
- 外部灯光安全：
- < 100 kLux
- 保护类型：
- IP 67
- 工作温度：
- -10 … +50 °C
- 储存温度：
- -20 … +60 °C
- Schwingungsfestigkeit (sinusförmig)：
- IEC 60068-2-6:2008
- 1 mm p-p bei f = 10 - 55 Hz, Dauer 5 min je Achse
- 30 min Standzeit bei f = 55 Hz je Achse
- Schockfestigkeit (halbsinus)：
- IEC 60068-2-27:2009
- 30 g / 11 ms, 6 Stösse je Achse und Richtung
