Baumer OM20-P0120.HH.TXN 11235101
OM20-P0120.HH.TXN 11235101Distanz-Sensoren
OM20-P0120.HH.TXN
基本信息
型号: OM20-P0120.HH.TXN
订货号: 11235101
Distanz-Sensoren
- ·Automatische Anpassung der Belichtungszeit für präzise Messungen auf wechselnden Materialien
- ·Hohe Fremdlichtsicherheit für zuverlässige Messungen unabhängig von den Umgebungsbedingungen
- ·Punktstrahlform für eine punktgenaue Messung
- ·Einstellbare Filter für besonders stabile Messergebnisse
Allgemeine Daten
- Funktion：
- Distanzmessung
- Messdistanz Sd：
- 16 … 120 mm
- Messbereich Mr：
- 104 mm
- Einstellung：
- Teach-in: Taste / RS485
- Betriebsanzeige：
- LED grün
- Ausgangsanzeige：
- LED gelb
- Wiederholgenauigkeit：
- 1 … 13 µm
- Linearitätsabweichung：
- ± 0,1 % Mr , 16 ... 70 mm
- ± 0,16 % Mr , 16 ... 120 mm

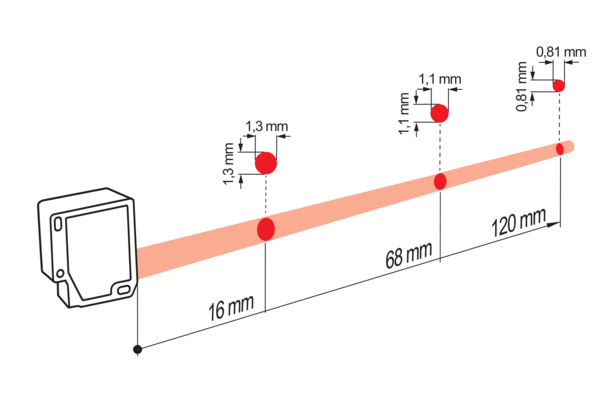

- Strahlform：
- Punkt
- Temperaturdrift：
- 0,04 % Sde/K
Lichtquelle
- Lichtquelle：
- Laserdiode rot, gepulst
- Wellenlänge：
- 660 nm
- Laserklasse：
- 1
- Maximale Pulsleistung：
- 2 mW
- Pulsdauer：
- 0,001 ... 0,5 ms
- Pulsperiode：
- 0,2 ... 3,4 ms
Elektrische Daten
- Antwortverzögerung：
- 0,4 ms
- Messfrequenz：
- 5000 Hz
- Betriebsspannungsbereich +Vs：
- 12 … 28 VDC
- Stromaufnahme max. (ohne Last)：
- 50 mA
- Ausgangsschaltung：
- RS485
- Kurzschlussfest：
- Ja
- Verpolungsfest：
- Ja, Vs zu GND
Kommunikationsschnittstelle

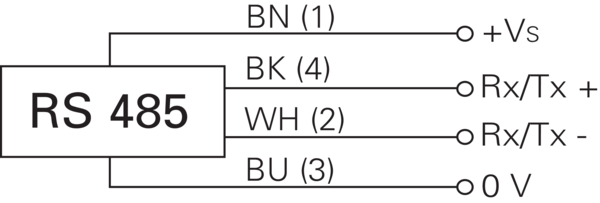

- Schnittstelle：
- RS485
- Baudrate：
- 57600, einstellbar
- Protokoll：
- Modbus RTU

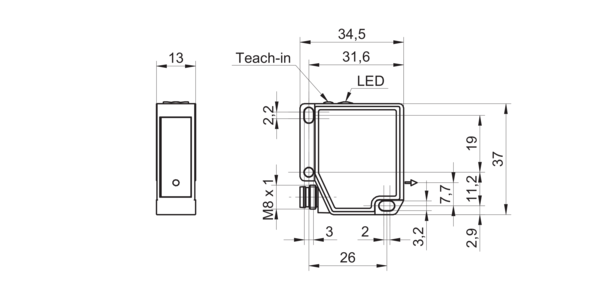

Mechanische Daten
- Breite / Durchmesser：
- 13 mm
- Höhe / Länge：
- 37 mm
- Tiefe：
- 34,5 mm
- Bauform：
- Quaderförmig, frontale Optik
- Gehäusematerial：
- Zink-Druckguss
- Frontscheibe：
- Glas

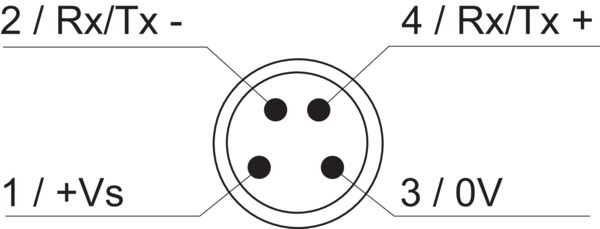

- Anschlussart：
- Stecker M8 4-Pol
- Gewicht：
- 41 g
Umgebungsbedingungen
