Baumer OM20-P0120.HH.AIN 11231075
OM20-P0120.HH.AIN 11231075Distanz-Sensoren
OM20-P0120.HH.AIN
基本信息
型号: OM20-P0120.HH.AIN
订货号: 11231075
Distanz-Sensoren
- ·Automatische Anpassung der Belichtungszeit für präzise Messungen auf wechselnden Materialien
- ·Hohe Fremdlichtsicherheit für zuverlässige Messungen unabhängig von den Umgebungsbedingungen
- ·Punktstrahlform für eine punktgenaue Messung
Allgemeine Daten
- Funktion：
- Distanzmessung
- Messdistanz Sd：
- 16 … 120 mm
- Messbereich Mr：
- 104 mm
- Einstellung：
- Teach-in: Taste / Extern
- Betriebsanzeige：
- LED grün
- Ausgangsanzeige：
- LED rot
- Wiederholgenauigkeit：
- 8 … 100 µm
- Linearitätsabweichung：
- ± 0,14 % Mr , 16 ... 70 mm
- ± 0,19 % Mr , 16 ... 120 mm
- Strahlform：
- Punkt
- Temperaturdrift：
- 0,04 % Sde/K
Lichtquelle
- Lichtquelle：
- Laserdiode rot, gepulst
- Wellenlänge：
- 660 nm
- Laserklasse：
- 1
- Maximale Pulsleistung：
- 2 mW
- Pulsdauer：
- 0,001 ... 0,5 ms
- Pulsperiode：
- 0,2 ... 3,4 ms
Elektrische Daten
- Antwortverzögerung：
- 0,4 ms
- Messfrequenz：
- 5000 Hz
- Betriebsspannungsbereich +Vs：
- 12 … 28 VDC
- Stromaufnahme max. (ohne Last)：
- 50 mA

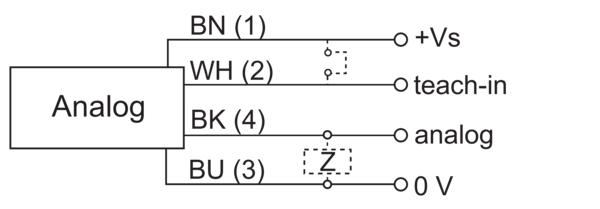

- Ausgangsschaltung：
- Analog
- Ausgangssignal：
- 4 ... 20 mA
- Lastwiderstand：
- < (+Vs - 9 V) / 0.02 A
- Kurzschlussfest：
- Ja
- Verpolungsfest：
- Ja, Vs zu GND
Mechanische Daten
- Breite / Durchmesser：
- 13 mm
- Höhe / Länge：
- 37 mm
- Tiefe：
- 34,5 mm
- Bauform：
- Quaderförmig, frontale Optik
- Gehäusematerial：
- Zink-Druckguss
- Frontscheibe：
- Glas

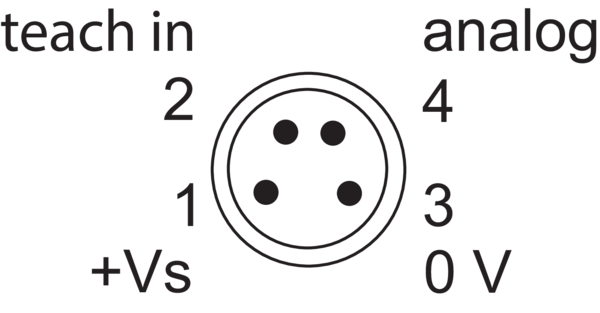

- Anschlussart：
- Stecker M8 4-Pol
- Gewicht：
- 41 g
Umgebungsbedingungen
- Fremdlichtsicherheit：
- < 100 kLux
- Schutzart：
- IP 67
- Arbeitstemperatur：
- -10 … +50 °C
- Lagertemperatur：
- -20 … +60 °C
- Schwingungsfestigkeit (sinusförmig)：
- IEC 60068-2-6:2008
- 1 mm p-p bei f = 10 - 55 Hz, Dauer 5 min je Achse
- 30 min Standzeit bei f = 55 Hz je Achse
- Schockfestigkeit (halbsinus)：
- IEC 60068-2-27:2009
- 30 g / 11 ms, 6 Stösse je Achse und Richtung
