德国Baumer
Baumer OADM 20I6592 10165977 距离传感器
型号: OADM 20I6592
订货号: 10165977
距离传感器
- 100至600毫米
- 红色脉冲激光二极管
- 教学：关键
- 电缆8极，2米
- -20.60°C
- IP 67
Baumer OADM 20I6592 10165977 距离传感器 基本属性
Baumer OADM 20I6592 10165977 距离传感器 一般数据
- 测量距离Sd：
- 100 … 600 mm
- 背景：
- Teach-in: Taste / Extern
- 远距离教学：
- > 10 mm
- 运行指示器：
- LED grün
- 指示报警，污染：
- LED rot

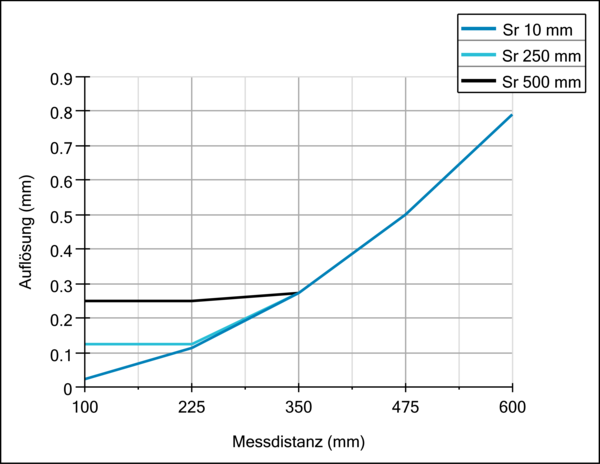

- 决议：
- 15 … 800 µm
- 线性偏差：
- ± 0,5 … 3,4 mm
- 梁形状：
- Linie
- 横梁宽度：
- 2 mm
- 横梁高度：
- 7 … 17 mm
- 温度漂移：
- < 0,04 % Sde/K
Baumer OADM 20I6592 10165977 距离传感器 光源
- 光源：
- Laserdiode rot, gepulst
- 波长：
- 650 nm
- 激光等级：
- 2
Baumer OADM 20I6592 10165977 距离传感器 电气数据
- 响应时间：
- < 2,5 ms
- 工作电压范围+Vs：
- 12 … 28 VDC
- Stromaufnahme max. (ohne Last)：
- 100 mA
- 输出信号：
- 4 ... 20 mA / 0 ... 10 VDC
- Lastwiderstand (analog I)：
- < (+Vs - 6 V) / 0,02 A
- Lastwiderstand (analog U)：
- > 100 kOhm
- 输出电流：
- 100 mA
- 报警输出：
- PNP
- 耐短路：
- Ja
- 反极性：
- Ja, Vs zu GND

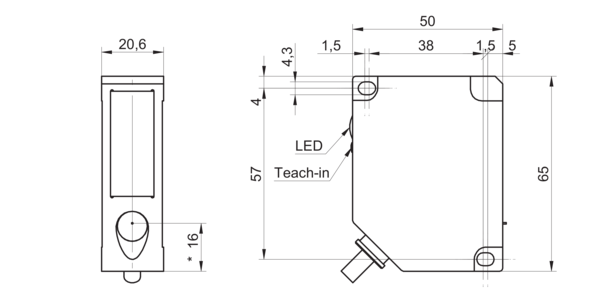

Baumer OADM 20I6592 10165977 距离传感器 机械数据
- 宽度η直径：
- 20,6 mm
- 每长度高度：
- 65 mm
- 深度：
- 50 mm
- 设计：
- Quaderförmig
- 外壳材料：
- Zink-Druckguss
- 挡风玻璃：
- Glas
- 连接类型：
- Kabel 8-Pol, 2 m
Baumer OADM 20I6592 10165977 距离传感器 环境条件
- 外部灯光安全：
- < 100 kLux
- 保护类型：
- IP 67
- 工作温度：
- -20 … +60 °C
- Schwingungsfestigkeit (sinusförmig)：
- IEC 60068-2-6:2008
- 30 g bei f = 10 - 2000 Hz, Zyklen je Achse
- Schockfestigkeit (halbsinus)：
- IEC 60068-2-29:2009
- 75 g / 6 ms, 4000 Stösse je Achse und Richtung
