德国Baumer
Baumer OADM 20I6541/S14F 10144603 距离传感器
型号: OADM 20I6541/S14F
订货号: 10144603
距离传感器
- 30至70毫米
- 红色脉冲激光二极管
- 模拟
- 教学：关键
- 插头M12 8极，可旋转
- 50°C
- IP 67
Baumer OADM 20I6541/S14F 10144603 距离传感器 基本属性
Baumer OADM 20I6541/S14F 10144603 距离传感器 一般数据
- 测量距离Sd：
- 30 … 70 mm
- 背景：
- Teach-in: Taste / Extern
- 远距离教学：
- > 2 mm
- 运行指示器：
- LED grün
- 指示报警，污染：
- LED rot

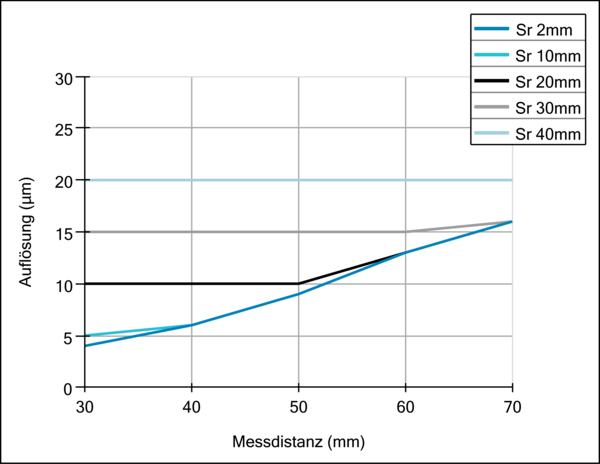

- 决议：
- 4 … 20 µm
- 线性偏差：
- ± 0,012 … 0,06 mm
- 梁形状：
- Linie
- 横梁宽度：
- 1 … 0,2 mm
- 横梁高度：
- 2 mm
- 温度漂移：
- < 0,015 % Sde/K
Baumer OADM 20I6541/S14F 10144603 距离传感器 光源
- 光源：
- Laserdiode rot, gepulst
- 波长：
- 650 nm
- 激光等级：
- 2
Baumer OADM 20I6541/S14F 10144603 距离传感器 电气数据
- 响应时间：
- < 0,9 ms
- 工作电压范围+Vs：
- 12 … 28 VDC
- Stromaufnahme max. (ohne Last)：
- 100 mA
- 输出电路：
- Analog
- 输出信号：
- 4 ... 20 mA / 0 ... 10 VDC
- Lastwiderstand (analog I)：
- < (+Vs - 6 V) / 0,02 A
- Lastwiderstand (analog U)：
- > 100 kOhm
- 输出电流：
- 100 mA
- 报警输出：
- PNP
- 耐短路：
- Ja
- 反极性：
- Ja, Vs zu GND
Baumer OADM 20I6541/S14F 10144603 距离传感器 机械数据
- 宽度η直径：
- 20,6 mm
- 每长度高度：
- 65 mm
- 深度：
- 50 mm
- 设计：
- Quaderförmig
- 外壳材料：
- Zink-Druckguss
- 挡风玻璃：
- Glas
- 连接类型：
- Stecker M12 8-Pol, schwenkbar
Baumer OADM 20I6541/S14F 10144603 距离传感器 环境条件
- 外部灯光安全：
- < 50 kLux
- 保护类型：
- IP 67
- 工作温度：
- 0 … +50 °C
