Baumer O200.SP.T-GW1J.72NV 11223790
O200.SP.T-GW1J.72NV 11223790SmartReflect
O200.SP.T-GW1J.72NV
基本信息
型号: O200.SP.T-GW1J.72NV
订货号: 11223790
SmartReflect Lichtschranken
- ·SmartReflect - Sicheres Schrankenprinzip ohne Reflektor
- ·Baumer PinPoint LED: Kleiner, homogener Lichtfleck mit scharfen Kanten
- ·Langzeitstabile Erkennung transparenter Objekte dank Kompensation von Umgebungseinflüssen
- ·Manipulationssicheres, einfaches Einlernen per qTeach oder Leitungsteach
- ·IO-Link für erweiterte Parametrierungsmöglichkeiten und zusätzliche Diagnosedaten
- ·Robustes Gehäuse mit Distanzhülsen aus Edelstahl
Allgemeine Daten
- Funktion：
- Lichtschranke
- Ausführung：
- Transparent Objekterkennung
- Hintergrundposition Sde：
- 15 … 180 mm
- Erfassungsbereich Sa：
- 90% ... 85% Sde
- Signaldämpfung min：
- 5 %
- Betriebsanzeige：
- LED grün
- Anzeige Verschm. / Einst.：
- Ausgangsanzeige blinkend
- Ausgangsanzeige：
- LED gelb
- Tastweiteneinstellung：
- Teach-in und IO-Link
- Unterdrückung gegenseitiger Beeinflussung：
- Ja

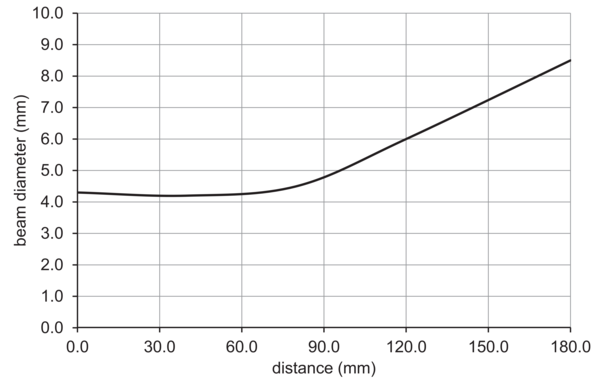

- Strahlform：
- Punkt
- Ausrichtung optische Achse：
- < 1,5°
Lichtquelle
- Lichtquelle：
- PinPoint LED gepulst
- Wellenlänge：
- 644 nm
Elektrische Daten
- Ansprech- / Abfallzeit：
- < 0,25 ms (High Speed Mode)
- Jitter：
- < 0,1 ms (High Speed Mode)
- Betriebsspannungsbereich +Vs：
- 10 … 30 VDC
- Stromaufnahme max. (ohne Last)：
- 40 mA (@ 10 VDC)
- Stromaufnahme mittel：
- 16 mA (@ 24 VDC)
- Spannungsabfall Vd：
- <2 VDC
- Schaltfunktion：
- Hell- / Dunkelschaltung
- Ausgangsschaltung：
- Gegentakt
- Ausgangsstrom：
- 50 mA
- Kurzschlussfest：
- Ja
- Verpolungsfest：
- Ja
Kommunikationsschnittstelle
- Schnittstelle：
- IO-Link V1.1
- IO-Link Porttyp：
- Class A
- Baudrate：
- 230,4 kBaud (COM 3)
- Zykluszeit：
- ≥ 0,6 ms
- Prozessdatenlänge：
- 32 Bit
- Prozessdatenstruktur：
- Bit 0 = SSC1 (Anwesenheit)
- Bit 2 = Qualität
- Bit 3 = Alarm
- Bit 5 = SSC4 (Zähler)
- Bit 16-31 = 16 Bit Messwert
- Einstellbare Parameter：
- Schaltpunkte
- Schalthysterese
- Zeitfilter
- LED Zustandsanzeigen
- Ausgangslogik
- Zähler
- Betriebsmodus
- Sensorelement deaktivieren
- Find Me Funktion
- Teach-in Modus
- Hintergrund-Tracking
- Zusätzliche Daten：
- Signaldämpfung
- Funktionsreserve
- Schaltzyklen
- Gerätetemperatur

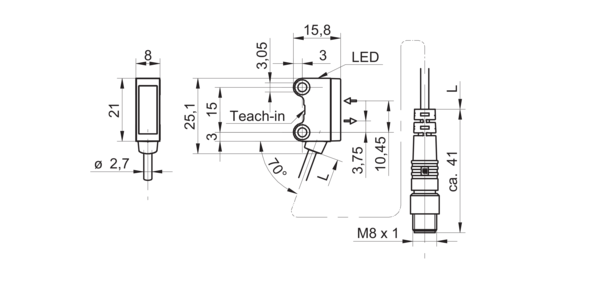

Mechanische Daten
- Breite / Durchmesser：
- 8 mm
- Höhe / Länge：
- 25,1 mm
- Tiefe：
- 15,8 mm
- Bauform：
- Quaderförmig
- Befestigung：
- Hülse glatt (Stahl rostfrei)
- Gehäusematerial：
- Kunststoff (ASA, PMMA)
- Frontscheibe：
- PMMA
- Anschlussart：
- Kabelstecker M8 4-Pol, L=200 mm
- Kabel Kennwerte：
- PVC / PVC 4 x 0,08 mm²
Umgebungsbedingungen
