Baumer O200.GP-GW1J.72CV/H006 11210572 具有背景抑制功能的反射光传感器
型号: O200.GP-GW1J.72CV/H006
订货号: 11210572
具有背景抑制功能的反射光传感器
- 独特可靠，对外界光线极不敏感
- Baumer PinPoint LED：具有锋利边缘的小型均匀光斑
- 防操纵，通过qTeach或wire-stach轻松教学
- 用于扩展参数化选项和附加诊断数据的IO链接
- 使用不锈钢制成的M3螺纹衬套快速组装
Baumer O200.GP-GW1J.72CV/H006 11210572 具有背景抑制功能的反射光传感器 基本属性
Baumer O200.GP-GW1J.72CV/H006 11210572 具有背景抑制功能的反射光传感器 一般数据
- 作用：
- Hintergrundausblendung

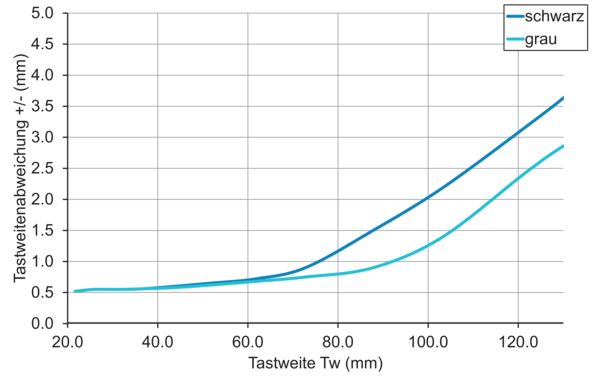

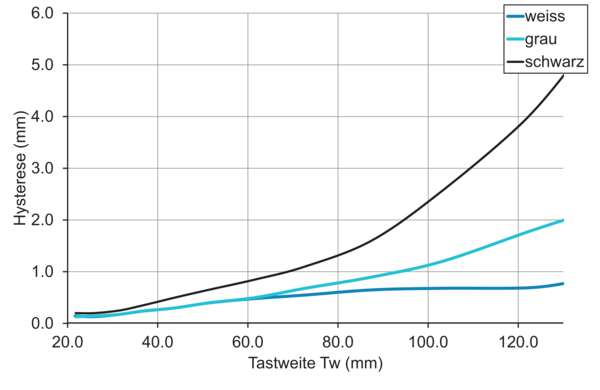

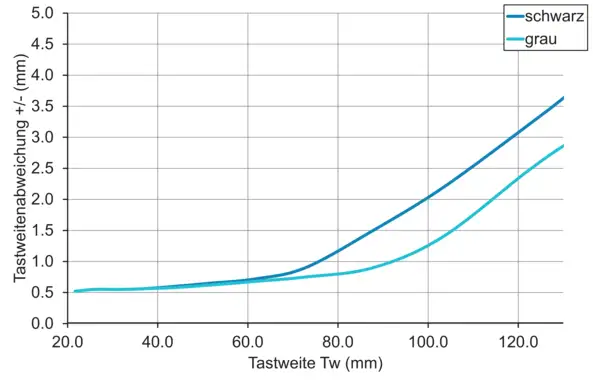

- 触摸宽度Tw：
- 20 … 120 mm
- 触摸范围Tb：
- 3 … 132 mm
- kleinstes erfassbares Objekt typ.：
- 0,25 mm bei 40 mm
- 运行指示器：
- LED grün
- Anzeige Verschm. / Einst.：
- Ausgangsanzeige blinkend
- 输出显示：
- LED gelb
- 触摸宽度调整：
- Teach-in und IO-Link
- 抑制相互影响：
- Ja
- 光轴对准：
- < 1,5°
Baumer O200.GP-GW1J.72CV/H006 11210572 具有背景抑制功能的反射光传感器 光源

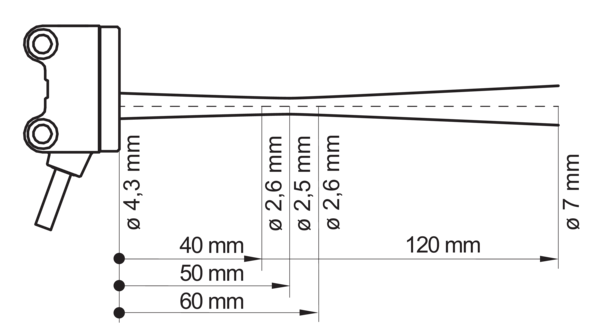

- 光源：
- PinPoint LED gepulst
- 波长：
- 644 nm
Baumer O200.GP-GW1J.72CV/H006 11210572 具有背景抑制功能的反射光传感器 电气数据
- 响应时间：
- < 0,25 ms (High Speed Mode)
- 工作电压范围+Vs：
- 10 … 30 VDC
- Stromaufnahme max. (ohne Last)：
- 40 mA (@ 10 VDC)
- 电流消耗介质：
- 16 mA (@ 24 VDC)
- 电压降Vd：
- <2 VDC
- 切换功能：
- Hell- / Dunkelschaltung
- 输出电路：
- Gegentakt
- 输出电流：
- 50 mA
- 耐短路：
- Ja
- 反极性：
- Ja
Baumer O200.GP-GW1J.72CV/H006 11210572 具有背景抑制功能的反射光传感器 通信接口
- 界面：
- IO-Link V1.1
- IO链路端口类型：
- Class A
- 波特率：
- 230,4 kBaud (COM 3)
- 循环时间：
- ≥ 0,6 ms
- 过程数据长度：
- 32 Bit
- 过程数据结构：
- Bit 0 = SSC1 (Anwesenheit)
- Bit 2 = Qualität
- Bit 3 = Alarm
- Bit 5 = SSC4 (Zähler)
- Bit 16-31 = 16 Bit Messwert
- 可调参数：
- Schaltpunkte
- Schalthysterese
- Zeitfilter
- LED Zustandsanzeigen
- Ausgangslogik
- Zähler
- Betriebsmodus
- Sensorelement deaktivieren
- Find Me Funktion
- Teach-in Modus
- 其他数据：
- Funktionsreserve
- Schaltzyklen
- Gerätetemperatur

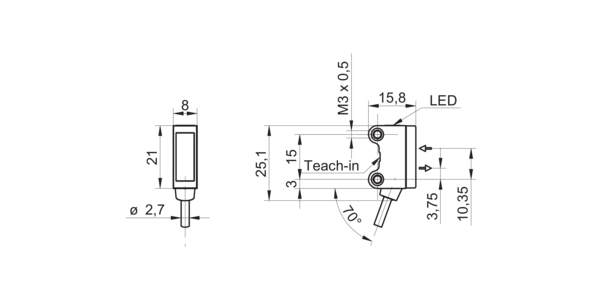

Baumer O200.GP-GW1J.72CV/H006 11210572 具有背景抑制功能的反射光传感器 机械数据
- 宽度η直径：
- 8 mm
- 每长度高度：
- 25,1 mm
- 深度：
- 15,8 mm
- 设计：
- Quaderförmig
- 固定：
- Hülse mit Gewinde M3 (Stahl rostfrei)
- 外壳材料：
- Kunststoff (ASA, PMMA)
- 挡风玻璃：
- PMMA
- 连接类型：
- Kabel 4-Pol, 2 m
- 电缆特性：
- PVC / PVC 4 x 0,08 mm²
Baumer O200.GP-GW1J.72CV/H006 11210572 具有背景抑制功能的反射光传感器 环境条件
- 保护类型：
- IP 67
- 工作温度：
- -25 … +50 °C
