Baumer KSG 34A/KSG45AR0500G/E 11700905 连接电缆
型号: KSG 34A/KSG45AR0500G/E
订货号: 11700905
连接电缆
- M12,插头,D编码,4针;PUR,500厘米,屏蔽;RJ45,插头,4针
- 适用于机器人±180°/m
- 头部A:IP67;头部B:IP20
- 电缆:具有良好的阻燃性和耐油性
Baumer KSG 34A/KSG45AR0500G/E 11700905 连接电缆 基本属性
Baumer KSG 34A/KSG45AR0500G/E 11700905 连接电缆 第A页

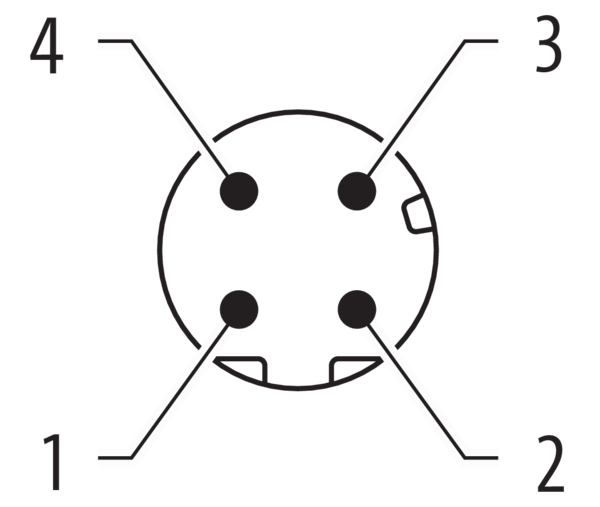

- 头A:连接:
- M12
- 头A:角形电缆出口:
- 0°
- 头A:性别:
- Männlich
- 标题A:编码:
- D
- 头A:极数:
- 4
- 头A:LED:
- Nein
- 头部A:六角形钥匙宽度:
- SW13
- 头A:拧紧力矩:
- 0,6 Nm
- A头:滚花螺钉材料:
- Zinkdruckguss, vernickelt
- 头部A:握把主体颜色:
- Schwarz
- 标签封面A:
- Ja
Baumer KSG 34A/KSG45AR0500G/E 11700905 连接电缆 第B页
- 头B:连接:
- RJ45
- 头B:角形电缆出口:
- 0°
- 头B:性别:
- Männlich
- 头B:极数:
- 4
- 头B:LED:
- Nein
- 头部B:握把主体颜色:
- Schwarz
- 标签封面页B:
- Ja
Baumer KSG 34A/KSG45AR0500G/E 11700905 连接电缆 管
- 线路长度:
- 500 cm
- 长度公差:
- ± 7,5 cm
- 屏蔽:
- Ja
- 梯子结构:
- 19 × 0,16 mm
- AWG:
- 22/19
- 涂层:材料:
- PUR
- 涂层:颜色:
- Grün
- 线路直径:
- 6,6 mm ± 5%
Baumer KSG 34A/KSG45AR0500G/E 11700905 连接电缆 缆绳
- Leitung: Umgebungstemperatur (in Bewegung):
- - 20 ...+ 60 °C
- Leitung: Umgebungstemperatur (ruhender Zustand):
- - 40 ...+ 80 °C
- Betriebsspannung (UL):
- 30 V DC
- 屏蔽:
- Ja
- 屏蔽:盖子:
- ca. 85 %
- 波浪阻力:
- 100 mOhm ± 15%
- 信号运行时间:
- 5 ns/m
- 传输速率:
- 100 MBit/s
- Biegeradius (statisch):
- 52,8 mm
- 长度公差:
- ± 7,5 cm
- 线路长度:
- 500 cm
- AWG:
- 22/19
- Biegeradius (ortsfeste Verlegung):
- min. 8 × Außendurchmesser
- Biegeradius (flexibler Einsatz):
- min. 12 × Außendurchmesser
- 线宽:
- ca. 67 g/m
- 梯子结构:
- 19 × 0,16 mm
- 线路直径:
- 6,6 mm ± 5%
- 绝缘电阻:
- min. 5 MOhm x m
- 电缆梯架:材料:
- Kupfer, verzinnt
- 涂层:材料:
- PUR
- 静脉绝缘:材料:
- PE
- 屏蔽:材料:
- Kupfer, verzinnt; PET aluminiumbeschichtet
- 额定电压:
- 300 V
- 成对绞合:
- Nein
- 单线直径:
- 0,16 mm
- 线路:测试电压:
- 2 kV AC
- Torsionsbeanspruchung in °:
- ± 180 °/m
- 静脉处理:
- Nein
- 芯线直径,包括绝缘:
- 1,6 mm ± 5%
- 涂层:颜色:
- Grün
- 协议:
- CAT5e
Baumer KSG 34A/KSG45AR0500G/E 11700905 连接电缆 电气数据
- 工作电压:
- max. 60 V DC
- Betriebsspannung (UL):
- 30 V DC
- 额定电压:
- 300 V
- 通过电阻:
- max. 30 mOhm
- 每个触点的电流容量:
- max. 1,5 A
Baumer KSG 34A/KSG45AR0500G/E 11700905 连接电缆 机械数据
- 头A:防护等级:
- IP67
- 头B:防护等级:
- IP20
- Biegeradius (flexibler Einsatz):
- min. 12 × Außendurchmesser
- Biegeradius (ortsfeste Verlegung):
- min. 8 × Außendurchmesser
- Torsionsbeanspruchung in °:
- ± 180 °/m
Baumer KSG 34A/KSG45AR0500G/E 11700905 连接电缆 环境条件
- Umgebungstemperatur (in Bewegung):
- - 20 ...+ 60 °C
- Umgebungstemperatur (ruhender Zustand):
- - 25 ...+ 80 °C
- Leitung: Umgebungstemperatur (ruhender Zustand):
- - 40 ...+ 80 °C
- 牵引链功能:
- Nein
- 头A:耐化学性:
- Keine
- 头A:阻燃性:
- HB (UL 94)
- 头A:耐油性:
- ASTM 1 Öl, Mineralöle, beschränkt gegen Hydrauliköle
- 头A:耐酸碱:
- Nein
- 头A:污染程度:
- 3
- 头B:耐化学性:
- Keine
- 头B:阻燃性:
- HB (UL 94)
- 头B:耐油性:
- ASTM 1 Öl, Mineralöle, beschränkt gegen Hydrauliköle
- 头B:耐酸碱:
- Nein
- 总目B:污染程度:
- 3
- 导体:耐化学性:
- Keine
- 导体:阻燃:
- Konform UL 1581 §1060 (FT1), §1061 (cable flame), §1080 (VW-1), IEC 60332-1-2 Std.
- 导体:耐油:
- Konform IEC 60811-2-1, ICEA S-82-552, ASTM-oil 1 Std.
- 导体:耐酸碱:
- Nein
- 导体:无硅:
- Ja
Baumer KSG 34A/KSG45AR0500G/E 11700905 连接电缆 商业数据
- eclass:
- 27061801
