Baumer IR18.D10L-F60.GP1I.7BF 11193949

Baumer IR18.D10L-F60.GP1I.7BF 11193949

IR18.D10L-F60.GP1I.7BF 11193949Induktive

德国 Baumer
首页品牌中心德国 BaumerIR18.D10L-F60.GP1I.7BF 11193949

IR18.D10L-F60.GP1I.7BF 11193949

Baumer IR18.D10L-F60.GP1I.7BF 11193949
IR18.D10L-F60.GP1I.7BF 11193949基本信息

型号: IR18.D10L-F60.GP1I.7BF

订货号: 11193949

Induktive Abstandssensoren
  • Distanzmessung
  • 0到10毫米
  • 推拉
  • IO-Link
  • Stecker M12
  • -25 … 75 °C
  • IP 67
IR18.D10L-F60.GP1I.7BF 11193949基本属性
IR18.D10L-F60.GP1I.7BF 11193949Allgemeine Daten
Einbauart：
Bündig
Spezialausführung：
Linearisiert
Funktion：
Distanzmessung
Messdistanz Sd：
0 … 10 mm

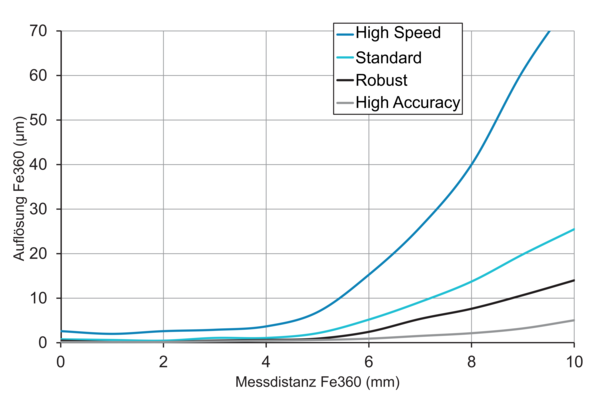

Auflösung：
< 0,005 mm (High Accuracy Mode)
Wiederholgenauigkeit：
0,015 mm
Einstellung：
IO-Link
Teach：
Single point, Two point, Window
Linearitätsabweichung：
  • ± 40 µm (S = 0 ... 8 mm)
  • ± 160 µm (S = 0 ... 10 mm)
Temperaturdrift：
± 3 % (Full Scale)
Schalthysterese：
< 99 % (einstellbar)
Betriebsanzeige：
LED grün
Schaltzustandsanzeige：
LED gelb
IR18.D10L-F60.GP1I.7BF 11193949Elektrische Daten
Ansprechzeit (Werkskennlinie)：
< 1 ms
Schaltfrequenz：
800 Hz
Betriebsspannungsbereich +Vs：
8 … 36 VDC
Stromaufnahme max. (ohne Last)：
15 mA
Ausgangsschaltung：
  • Gegentakt
  • IO-Link
Ausgangsstrom：
100 mA
Kurzschlussfest：
Ja
Verpolungsfest：
Ja
Baudrate：
230,4 kBaud (COM 3)

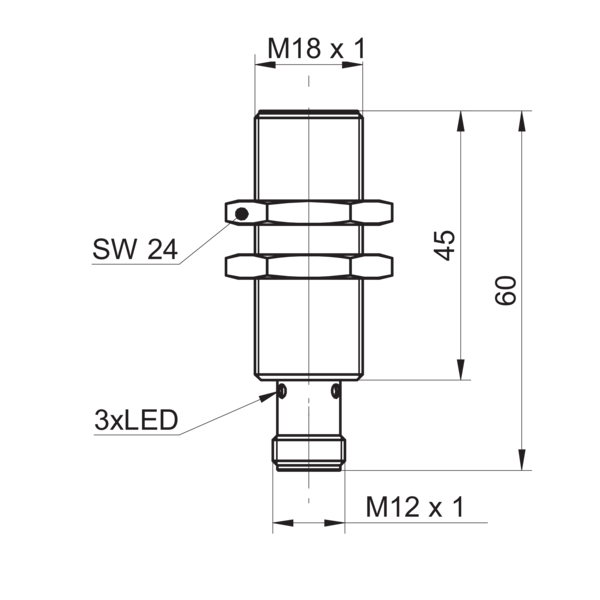

IR18.D10L-F60.GP1I.7BF 11193949Mechanische Daten
Bauform：
Zylindrisch mit Gewinde
Material (aktive Fläche)：
PBT
Gehäusematerial：
Messing vernickelt
Baugrösse：
18 mm
Gehäuselänge：
60 mm
Anschlussart：
Stecker M12
Anzugsdrehmoment max.：
40 Nm
IR18.D10L-F60.GP1I.7BF 11193949Umgebungsbedingungen
Arbeitstemperatur：
-25 … +75 °C
Schutzart：
IP 67
IR18.D10L-F60.GP1I.7BF 11193949Kommunikationsschnittstelle
Schnittstelle：
IO-Link V1.1
Baudrate：
230,4 kBaud (COM 3)
Zykluszeit：
≥ 0,6 ms
Prozessdatenlänge：
32 Bit
Prozessdatenstruktur：
  • Bit 0 = SSC1 (Distanz)
  • Bit 1 = SSC2 (Distanz)
  • Bit 3 = Alarm
  • Bit 4 = SSC3 (Frequenz)
  • Bit 5 = SSC4 (Zähler)
  • Bit 16-31 = 16 Bit Messwert
IO-Link Porttyp：
Class A
Einstellbare Parameter：
  • Messbereich
  • Schaltpunkte
  • Schalthysterese
  • Messwertfilterung
  • Zeitfilter
  • LED Zustandsanzeigen
  • Ausgangslogik
  • Ausgangsschaltung
  • Zähler
  • Sensorelement deaktivieren
  • Find Me Funktion
Zusätzliche Daten：
  • Distanz
  • Frequenz
  • Schaltzyklen
  • Betriebsstunden
  • Bootzyklen
  • Betriebsspannung
  • Gerätetemperatur
  • Histogramme
IR18.D10L-F60.GP1I.7BF
IR18.D10L-F60.GP1I.7BF 11193949 - Baumer产品主图

基本信息

型号: IR18.D10L-F60.GP1I.7BF

订货号: 11193949

Induktive Abstandssensoren
  • ·Distanzmessung
  • ·0到10毫米
  • ·推拉
  • ·IO-Link
  • ·Stecker M12
  • ·-25 … 75 °C
  • ·IP 67
Allgemeine Daten
Einbauart：
Bündig
Spezialausführung：
Linearisiert
Funktion：
Distanzmessung
Messdistanz Sd：
0 … 10 mm
Auflösung：
< 0,005 mm (High Accuracy Mode)
Wiederholgenauigkeit：
0,015 mm
Einstellung：
IO-Link
Teach：
Single point, Two point, Window
Linearitätsabweichung：
  • ± 40 µm (S = 0 ... 8 mm)
  • ± 160 µm (S = 0 ... 10 mm)
Temperaturdrift：
± 3 % (Full Scale)
Schalthysterese：
< 99 % (einstellbar)
Betriebsanzeige：
LED grün
Schaltzustandsanzeige：
LED gelb
Elektrische Daten
Ansprechzeit (Werkskennlinie)：
< 1 ms
Schaltfrequenz：
800 Hz
Betriebsspannungsbereich +Vs：
8 … 36 VDC
Stromaufnahme max. (ohne Last)：
15 mA
Ausgangsschaltung：
  • Gegentakt
  • IO-Link
Ausgangsstrom：
100 mA
Kurzschlussfest：
Ja
Verpolungsfest：
Ja
Baudrate：
230,4 kBaud (COM 3)
Mechanische Daten
Bauform：
Zylindrisch mit Gewinde
Material (aktive Fläche)：
PBT
Gehäusematerial：
Messing vernickelt
Baugrösse：
18 mm
Gehäuselänge：
60 mm
Anschlussart：
Stecker M12
Anzugsdrehmoment max.：
40 Nm
Umgebungsbedingungen
Arbeitstemperatur：
-25 … +75 °C
Schutzart：
IP 67
Kommunikationsschnittstelle
Schnittstelle：
IO-Link V1.1
Baudrate：
230,4 kBaud (COM 3)
Zykluszeit：
≥ 0,6 ms
Prozessdatenlänge：
32 Bit
Prozessdatenstruktur：
  • Bit 0 = SSC1 (Distanz)
  • Bit 1 = SSC2 (Distanz)
  • Bit 3 = Alarm
  • Bit 4 = SSC3 (Frequenz)
  • Bit 5 = SSC4 (Zähler)
  • Bit 16-31 = 16 Bit Messwert
IO-Link Porttyp：
Class A
Einstellbare Parameter：
  • Messbereich
  • Schaltpunkte
  • Schalthysterese
  • Messwertfilterung
  • Zeitfilter
  • LED Zustandsanzeigen
  • Ausgangslogik
  • Ausgangsschaltung
  • Zähler
  • Sensorelement deaktivieren
  • Find Me Funktion
Zusätzliche Daten：
  • Distanz
  • Frequenz
  • Schaltzyklen
  • Betriebsstunden
  • Bootzyklen
  • Betriebsspannung
  • Gerätetemperatur
  • Histogramme
