Baumer IR12.D06L-Q60.IA1E.7BF 11157693
IR12.D06L-Q60.IA1E.7BF 111576930…6
IR12.D06L-Q60.IA1E.7BF
基本信息
型号: IR12.D06L-Q60.IA1E.7BF
订货号: 11157693
0 … 6 mm
Stromausgang
Ext. Teach-in
Stecker M12
-25 … 75 °C (Vs = 8 ... 30 VDC)
-25 … 60 °C (Vs = 8 ... 36 VDC)
IP 67
- ·0到6毫米
- ·Stromausgang
- ·Ext. Teach-in
- ·Stecker M12
- ·-25 … 75 °C (Vs = 8 ... 30 VDC)
- ·-25 … 60 °C (Vs = 8 ... 36 VDC)
- ·IP 67
Allgemeine Daten
- Einbauart：
- Quasi bündig
- Spezialausführung：
- Linearisiert
- Messdistanz Sd：
- 0 … 6 mm
- Empfindlichkeit：
- 2,67 mA/mm
- Auflösung：
- < 0,003 mm (stat.)
- < 0,005 mm (dynam.,S = 0 ... 4 mm)
- < 0,022 mm (dynam.,S = 0 ... 6 mm)
- Wiederholgenauigkeit：
- 0,01 mm
- Einstellung：
- Externer Teach-in
- Teach：
- 1-Punkt Analog, 2-Punkt Analog, Factory Reset
- Linearitätsabweichung：
- ± 25 µm (S = 0 ... 4 mm)
- ± 120 µm (S = 0 ... 6 mm)
- Temperaturdrift：
- ± 2 % (Full Scale: S = 0 ... 4 mm)
- ± 5 % (Full Scale: S = 0 ... 6 mm)
- Teach-Feedback：
- LED gelb
Elektrische Daten
- Ansprechzeit (Werkskennlinie)：
- < 1 ms
- Betriebsspannungsbereich +Vs：
- 8 … 36 VDC
- Stromaufnahme max. (ohne Last)：
- 25 mA

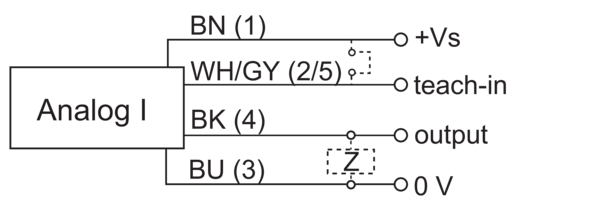

- Ausgangsschaltung：
- Analog 4 ... 20 mA
- Lastwiderstand：
- < 50 Ohm/V * Vs - 250 Ohm > 500 Ohm (Vs = 30 … 36 VDC)
- Kurzschlussfest：
- Ja
- Verpolungsfest：
- Ja

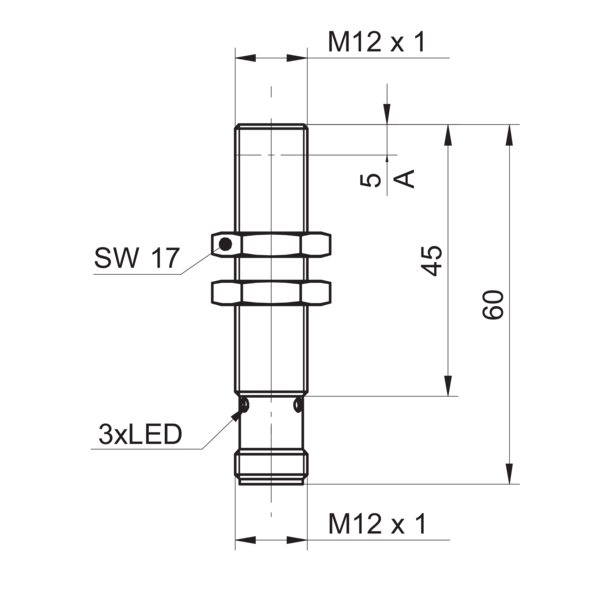

Mechanische Daten
- Bauform：
- Zylindrisch mit Gewinde
- Material (aktive Fläche)：
- PBT
- Gehäusematerial：
- Messing vernickelt
- Baugrösse：
- 12 mm
- Gehäuselänge：
- 60 mm

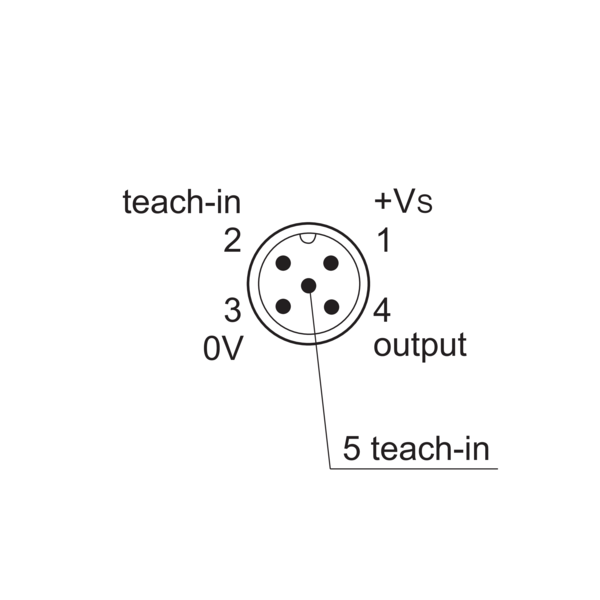

- Anschlussart：
- Stecker M12
- Anzugsdrehmoment max.：
- 15 Nm (A: 10 Nm)
Umgebungsbedingungen
- Arbeitstemperatur：
- -25 … +75 °C (Vs = 8 ... 30 VDC)
- -25 … +60 °C (Vs = 8 ... 36 VDC)
- Schutzart：
- IP 67
