Baumer IR08.D03L-F46.GP1I.7SL 11193947
IR08.D03L-F46.GP1I.7SL 11193947Induktive
IR08.D03L-F46.GP1I.7SL
基本信息
型号: IR08.D03L-F46.GP1I.7SL
订货号: 11193947
Induktive Abstandssensoren
- ·Distanzmessung
- ·0×3毫米
- ·PNP / push-pull
- ·IO-Link
- ·Stecker M8
- ·-25 … 75 °C
- ·IP 67
Allgemeine Daten
- Einbauart：
- Bündig
- Spezialausführung：
- Linearisiert
- Funktion：
- Distanzmessung
- Messdistanz Sd：
- 0 … 3 mm

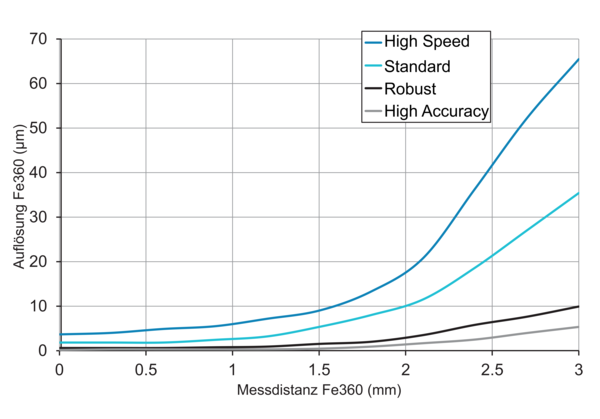

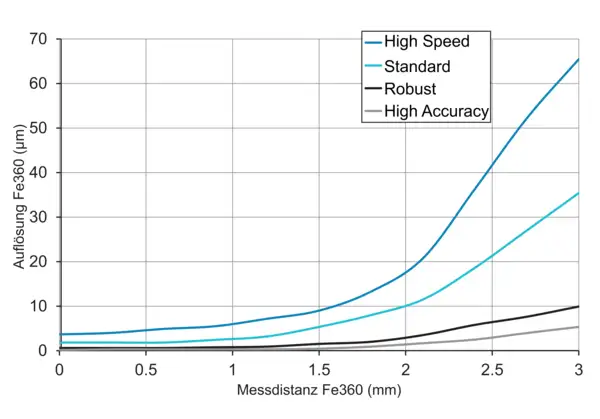

- Auflösung：
- < 0,005 mm (High Accuracy Mode)
- Wiederholgenauigkeit：
- 0,01 mm
- Einstellung：
- IO-Link
- Teach：
- Single point, Two point, Window
- Linearitätsabweichung：
- ± 10 µm (S = 0 ... 2 mm)
- ± 50 µm (S = 0 ... 3 mm)
- Temperaturdrift：
- ± 2 % (Full Scale: S = 0 ... 2 mm)
- ± 4 % (Full Scale: S = 0 ... 3 mm)
- Schalthysterese：
- < 99 % (einstellbar)
- Betriebsanzeige：
- LED grün
- Schaltzustandsanzeige：
- LED gelb
Elektrische Daten
- Ansprechzeit (Werkskennlinie)：
- < 1 ms
- Schaltfrequenz：
- 1,25 kHz
- Betriebsspannungsbereich +Vs：
- 8 … 36 VDC
- Stromaufnahme max. (ohne Last)：
- 15 mA
- Ausgangsschaltung：
- PNP
- Gegentakt
- IO-Link
- Ausgangsstrom：
- 100 mA
- Kurzschlussfest：
- Ja
- Verpolungsfest：
- Ja
- Baudrate：
- 230,4 kBaud (COM 3)
Mechanische Daten
- Bauform：
- Zylindrisch mit Gewinde
- Material (aktive Fläche)：
- PBT
- Gehäusematerial：
- Edelstahl
- Baugrösse：
- 8 mm
- Gehäuselänge：
- 46 mm
- Anschlussart：
- Stecker M8
- Anzugsdrehmoment max.：
- 10 Nm (A: 7 Nm)
Umgebungsbedingungen
- Arbeitstemperatur：
- -25 … +75 °C
- Schutzart：
- IP 67
Kommunikationsschnittstelle
- Schnittstelle：
- IO-Link V1.1
- Baudrate：
- 230,4 kBaud (COM 3)
- Zykluszeit：
- ≥ 0,6 ms
- Prozessdatenlänge：
- 32 Bit
- Prozessdatenstruktur：
- Bit 0 = SSC1 (Distanz)
- Bit 1 = SSC2 (Distanz)
- Bit 3 = Alarm
- Bit 4 = SSC3 (Frequenz)
- Bit 5 = SSC4 (Zähler)
- Bit 16-31 = 16 Bit Messwert
- IO-Link Porttyp：
- Class A
- Einstellbare Parameter：
- Messbereich
- Schaltpunkte
- Schalthysterese
- Messwertfilterung
- Zeitfilter
- LED Zustandsanzeigen
- Ausgangslogik
- Ausgangsschaltung
- Zähler
- Sensorelement deaktivieren
- Find Me Funktion
- Zusätzliche Daten：
- Distanz
- Frequenz
- Schaltzyklen
- Betriebsstunden
- Bootzyklen
- Betriebsspannung
- Gerätetemperatur
- Histogramme
