Baumer 11215460 11215460 IO链路主机
型号: 11215460
订货号: 11215460
IO链路主机
- IP67现场设备
- 8个端口，用于通过IO链路或I/O连接传感器
- 2个EtherNet/IP端口
- 支持Modbus/TCP和OPC UA
Baumer 11215460 11215460 IO链路主机 基本属性
Baumer 11215460 11215460 IO链路主机 一般数据
- 头A：防护等级：
- IP67
- LED显示屏：
- Digitaler Eingang
- Ethernet Port Status
- IO-Link
- Modul Status
- Netzwerk Status
- Spannungsversorgung
- 通信接口：
- Ethernet
- IO-Link
- 协议：
- EtherNet/IP™
- Modbus TCP
- OPC UA
- 软件：
- Integrierter Webserver zur Parametrierung
Baumer 11215460 11215460 IO链路主机 电气数据
- 电气连接：
- Buchse M12 4-Pol, D-kodiert
- Buchse M12 5-Pol, A-kodiert
- Buchse M12 5-Pol, L-kodiert, (Stromversorgung Ausgang)
- Stecker M12 5-Pol, L-kodiert, (Stromversorgung Eingang)
- 工作电压：
- 20 - 30 V DC
- Stromaufnahme max. (ohne Last)：
- 155 mA
- 电源输入/输出：
- UA 16 A (Aktoren)
- US 16 A (Master und Sensoren)
Baumer 11215460 11215460 IO链路主机 以太网通信接口
- 连接数：
- 2
- 电气连接：
- Buchse M12 4-Pol, D-kodiert
- 变速箱标准：
- IEEE 802.3: 10Base-T / IEEE 802.3u: 100Base-TX
- 传输速率：
- 10 MBit/s
- 100 MBit/s
- Kabellänge max.：
- 100 m
- 协议：
- Modbus TCP
- OPC UA
- EtherNet/IP™
Baumer 11215460 11215460 IO链路主机 IO链路通信接口
- IO链路端口类型：
- Class A
- 连接数：
- 8
- 输入/输出数量：
- 8 x IO-Link
- Digitaler Ausgang (DO)
- Digitaler Eingang (DI)
- Ausgangsstrom L+/L-：
- 1,6 A (Port 1)
- 1 A (Port 3)
- 500 mA (Port 2, 4-8)
- 输出电流C/Q：
- 200 mA
- Ausgangsstrom Master max.：
- 6,7 A
- 耐短路：
- Ja
- 反极性：
- Ja
Baumer 11215460 11215460 IO链路主机 通信接口数字输入
- 标准：
- IEC 61131-2 Typ 1 und Typ 3 konform
- 开关电平引脚2：
- High: 6,8 - 8,0 V DC
- Low: 5,2 - 6,4 V DC
- 开关电平引脚4：
- High: 10,5 - 13,0 V DC
- Low: 8,0 - 11,5 V DC
- 输入电流：
- 3 mA
- Kabellänge max.：
- 30 m
Baumer 11215460 11215460 IO链路主机 通信接口数字输出
- 输出电压：
- 24 V DC
- Ausgangsstrom max.：
- 200 mA
- 输出功能：
- NPN
- PNP
- Push-Pull
- Kabellänge max.：
- 30 m
- 电气连接：
- Buchse M12 5-Pol, A-kodiert
- Ausgangsstrom L+/L-：
- 1,6 A (Port 1)
- 1 A (Port 3)
- 500 mA (Port 2, 4-8)
- 输出电流C/Q：
- 200 mA
- Ausgangsstrom Master max.：
- 6,7 A
- 耐短路：
- Ja
- 反极性：
- Ja

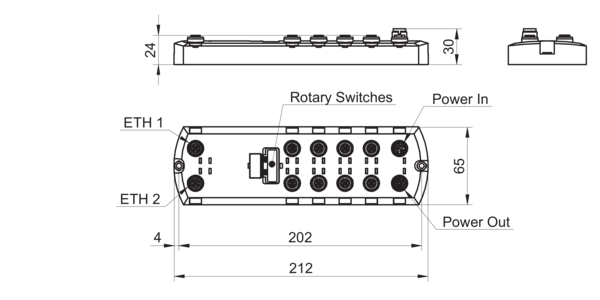

Baumer 11215460 11215460 IO链路主机 机械数据
- 设计：
- Kubisch
- 外壳材料：
- Polyamid 66
- 宽度η直径：
- 65 mm
- 每长度高度：
- 212 mm
- 深度：
- 30 mm
- 重量：
- 454 g
Baumer 11215460 11215460 IO链路主机 环境条件
- 工作温度：
- - 25 °C ... + 60 °C
- 储存温度：
- - 40 °C ... + 70 °C
