Baumer IF200.D10L-Q41.DPMO.71CV/A014 11241893
IF200.D10L-Q41.DPMO.71CV/A014 11241893Grosser
1 / 3
IF200.D10L-Q41.DPMO.71CV/A014 11241893 基本信息
型号： IF200.D10L-Q41.DPMO.71CV/A014
订货号： 11241893
Grosser Messbereich von 0…10 mm
IO-Link Schaltausgang sowie zusätzlicher Analogausgang
Einfache Inbetriebnahme durch linearisiertes Ausgangssignal
Applikationsspezifische Einstellung durch qTeach oder Teach via IO-Link
Erweiterte IO-Link Diagnosedaten und Histogramme
Robustes Kunststoffgehäuse einsetzbar bis +75°C
- Grosser Messbereich von 0…10 mm
- IO-Link Schaltausgang sowie zusätzlicher Analogausgang
- Einfache Inbetriebnahme durch linearisiertes Ausgangssignal
- Applikationsspezifische Einstellung durch qTeach oder Teach via IO-Link
- Erweiterte IO-Link Diagnosedaten und Histogramme
- Robustes Kunststoffgehäuse einsetzbar bis +75°C
IF200.D10L-Q41.DPMO.71CV/A014 11241893 Allgemeine Daten
- Einbauart：
- Nicht bündig
- Spezialausführung：
- Linearisiert
- Besondere Eigenschaften：
- IO-Link dual channel
- Funktion：
- Distanzmessung
- Messdistanz Sd：
- 0 … 10 mm

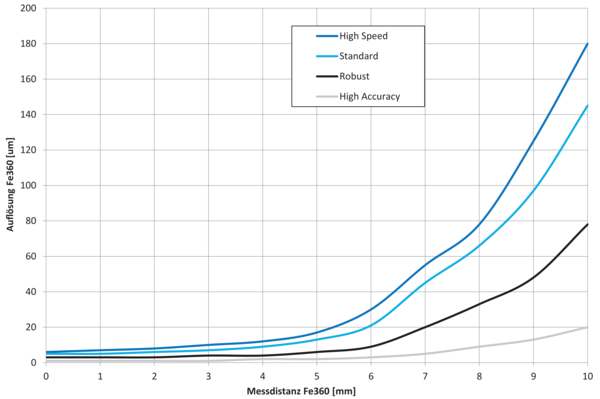

- Auflösung：
- < 0,020 mm (High Accuracy Mode)
- Wiederholgenauigkeit：
- 0,020 mm
- Einstellung：
- qTeach
- IO-Link
- Teach：
- Single point, Two point, Window
- Linearitätsabweichung：
- ± 40 µm (S = 0 ... 8 mm)
- ± 60 µm (S = 0 ... 10 mm)
- Temperaturdrift：
- ± 2 % (Full Scale)
- Schalthysterese：
- < 99 % (einstellbar)
- Betriebsanzeige：
- LED grün
- Schaltzustandsanzeige：
- LED gelb
IF200.D10L-Q41.DPMO.71CV/A014 11241893 Elektrische Daten
- Ansprechzeit (Werkskennlinie)：
- < 0,6 ms (High Speed Mode)
- < 0,9 ms (Standard Mode)
- < 2,3 ms (Robust Mode)
- < 10,5 ms (High Accuracy Mode)
- Schaltfrequenz：
- 800 Hz (High Speed Mode)
- 500 Hz (Standard Mode)
- 150 Hz (Robust Mode)
- 30 Hz (High Accuracy Mode)
- Betriebsspannungsbereich +Vs：
- 12 … 30 VDC
- Stromaufnahme max. (ohne Last)：
- 25 mA
- Ausgangsschaltung：
- PNP
- Gegentakt
- Analog 0 ... 10 VDC
- IO-Link
- Lastwiderstand：
- > 10 kOhm
- Ausgangsstrom：
- 100 mA
- Spannungsabfall Vd：
- <2,5 VDC
- Kurzschlussfest：
- Ja
- Verpolungsfest：
- Ja
- Baudrate：
- 230,4 kBaud (COM 3)

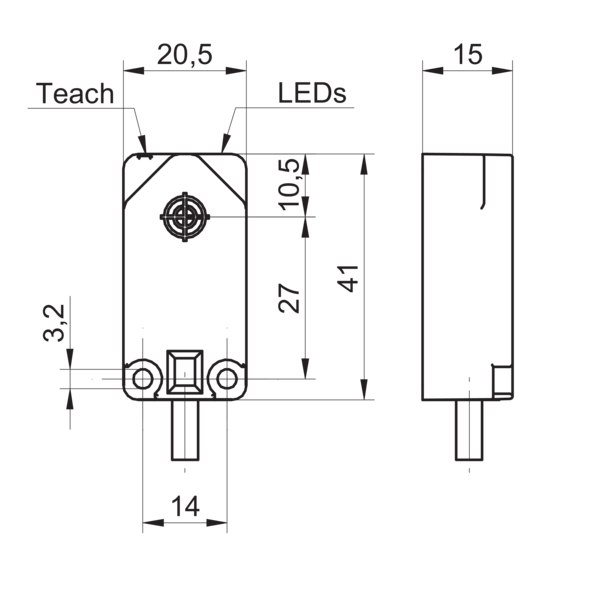

IF200.D10L-Q41.DPMO.71CV/A014 11241893 Mechanische Daten
- Bauform：
- Quaderförmig
- Material (aktive Fläche)：
- SAN
- Gehäusematerial：
- SAN
- Baugrösse：
- 20 mm
- Gehäuselänge：
- 41 mm
- Anschlussart：
- Kabel PVC, 2 m
IF200.D10L-Q41.DPMO.71CV/A014 11241893 Umgebungsbedingungen
- Arbeitstemperatur：
- -25 … +75 °C
- Schutzart：
- IP 67
IF200.D10L-Q41.DPMO.71CV/A014 11241893 Kommunikationsschnittstelle
- Schnittstelle：
- IO-Link V1.1
- Baudrate：
- 230,4 kBaud (COM 3)
- Zykluszeit：
- ≥ 0,6 ms
- Prozessdatenlänge：
- 32 Bit
- Prozessdatenstruktur：
- Bit 0 = SSC1 (Distanz)
- Bit 1 = SSC2 (Distanz)
- Bit 3 = Alarm
- Bit 4 = SSC3 (Frequenz)
- Bit 5 = SSC4 (Zähler)
- Bit 16-31 = 16 Bit Messwert
- IO-Link Porttyp：
- Class A
- Einstellbare Parameter：
- Messbereich
- Schaltpunkte
- Schalthysterese
- Messwertfilterung
- Zeitfilter
- LED Zustandsanzeigen
- Ausgangslogik
- Ausgangsschaltung
- Zähler
- Sensorelement deaktivieren
- Find Me Funktion
- Zusätzliche Daten：
- Distanz
- Frequenz
- Schaltzyklen
- Betriebsstunden
- Bootzyklen
- Betriebsspannung
- Gerätetemperatur
- Histogramme
