德国Baumer
Baumer ESW 31AY0200 11166441 连接电缆
型号: ESW 31AY0200
订货号: 11166441
连接电缆
- M8,插座,A编码;四极;TPE,1000 cm,自由电缆端
- 适用于拖链、机器人、食品和饮料
- 头部A:IP65、IP66K、IP67、IP69
- 电缆:具有良好的耐化学品、阻燃性和耐油性
- 无卤素
Baumer ESW 31AY0200 11166441 连接电缆 基本属性
Baumer ESW 31AY0200 11166441 连接电缆 第A页

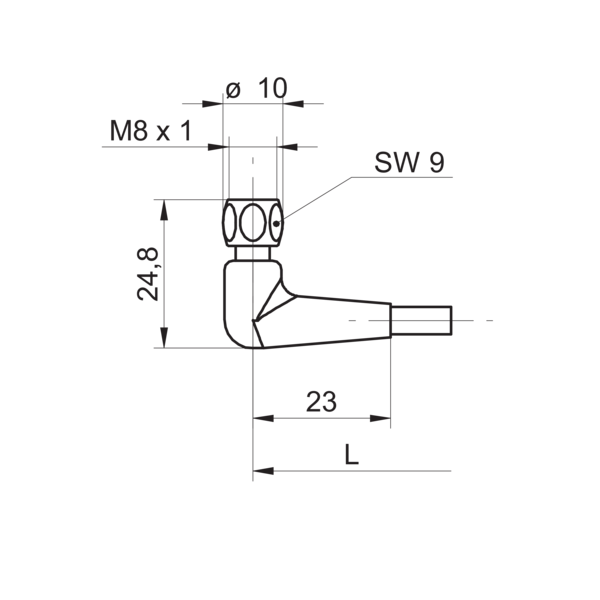

- 头A:连接:
- M8
- 头A:角形电缆出口:
- 90°
- 头A:性别:
- Weiblich
- 标题A:编码:
- A

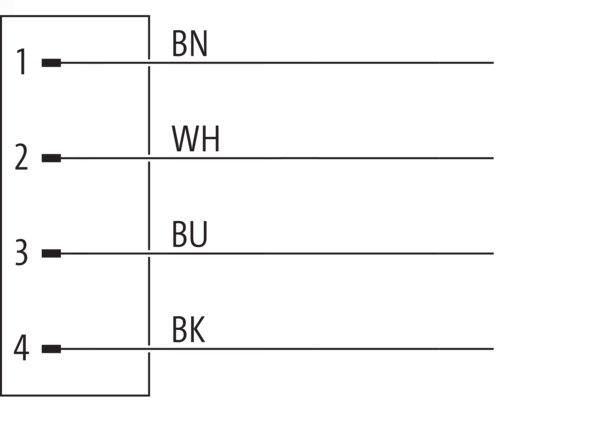

- 头A:极数:
- 4
- 头A:拧紧力矩:
- 0,6 Nm
- A头:滚花螺钉材料:
- Edelstahl (V4A)
- 封头A:密封材料:
- EPDM
Baumer ESW 31AY0200 11166441 连接电缆 第B页
- 头B:连接:
- Offenes Kabelende
Baumer ESW 31AY0200 11166441 连接电缆 管
- 线路长度:
- 200 cm
- 涂层长度:
- 0 mm
- 梯子结构:
- 42 × 0,1 mm
- AWG:
- 22
- 涂层:材料:
- TPE
- 涂层:颜色:
- Grau
- 线路直径:
- 4,6 mm ± 5%
- 堆芯横截面:
- 0,34 mm²
Baumer ESW 31AY0200 11166441 连接电缆 缆绳
- Leitung: Umgebungstemperatur (in Bewegung):
- - 40 ...+ 105 °C
- Leitung: Umgebungstemperatur (ruhender Zustand):
- - 25 ...+ 105 °C
- Biegeradius (statisch):
- 23 mm
- 线路长度:
- 200 cm
- 允许加速度:
- ≤ 10 m/s²
- AWG:
- 22
- Biegeradius (ortsfeste Verlegung):
- min. 5 × Außendurchmesser
- Biegeradius (flexibler Einsatz):
- min. 10 × Außendurchmesser
- 梯子结构:
- 42 × 0,1 mm
- 线路直径:
- 4,6 mm ± 5%
- 绝缘电阻:
- ≥ 1000000 Ohm
- 电缆梯架:材料:
- Kupfer, blank
- 涂层:材料:
- TPE
- 静脉绝缘:材料:
- TPE
- 弯曲周期:
- ≥ 4000000 Zyklen
- 额定电压:
- 240 V
- 线路:测试电压:
- 2000 V 0
- 允许行驶速度:
- ≤ 3 m/s
- Zulässiger Verfahrweg (horizontal):
- ≤ 10 m
- 堆芯横截面:
- 0,34 mm²
- 涂层:颜色:
- Grau
Baumer ESW 31AY0200 11166441 连接电缆 电气数据
- 工作电压:
- 240 V
- 额定电压:
- 240 V
- 通过电阻:
- ≤ 5 mOhm
- 每个触点的电流容量:
- max. 4 A
Baumer ESW 31AY0200 11166441 连接电缆 机械数据
- 头A:防护等级:
- IP65, IP67, IP68, IP69
- Biegeradius (flexibler Einsatz):
- min. 10 × Außendurchmesser
- Biegeradius (ortsfeste Verlegung):
- min. 5 × Außendurchmesser
- 弯曲周期:
- ≥ 4000000 Zyklen
- 允许加速度:
- ≤ 10 m/s²
- 允许行驶速度:
- ≤ 3 m/s
Baumer ESW 31AY0200 11166441 连接电缆 环境条件
- Umgebungstemperatur (in Bewegung):
- - 25 ...+ 105 °C
- Umgebungstemperatur (ruhender Zustand):
- - 40 ...+ 105 °C
- Leitung: Umgebungstemperatur (ruhender Zustand):
- - 25 ...+ 105 °C
- 牵引链功能:
- Ja
- 头A:污染程度:
- 3
- 导体:耐化学性:
- Gut
