Baumer ESG 34FH1000GVS 11177375
ESG 34FH1000GVS 11177375Anschlusskabel
ESG 34FH1000GVS
基本信息
型号: ESG 34FH1000GVS
订货号: 11177375
Anschlusskabel
- ·M12, Buchse, A-kodiert, 8-polig; PUR, 1000 cm, geschirmt, freies Kabelende
- ·Kopf A: IP67
- ·Kabel: Paarweise verdrillt, halogenfrei
Seite A
- Kopf A: Anschluss：
- M12
- Kopf A: Winkel Kabelabgang：
- 0°
- Kopf A: Geschlecht：
- Weiblich
- Kopf A: Kodierung：
- A

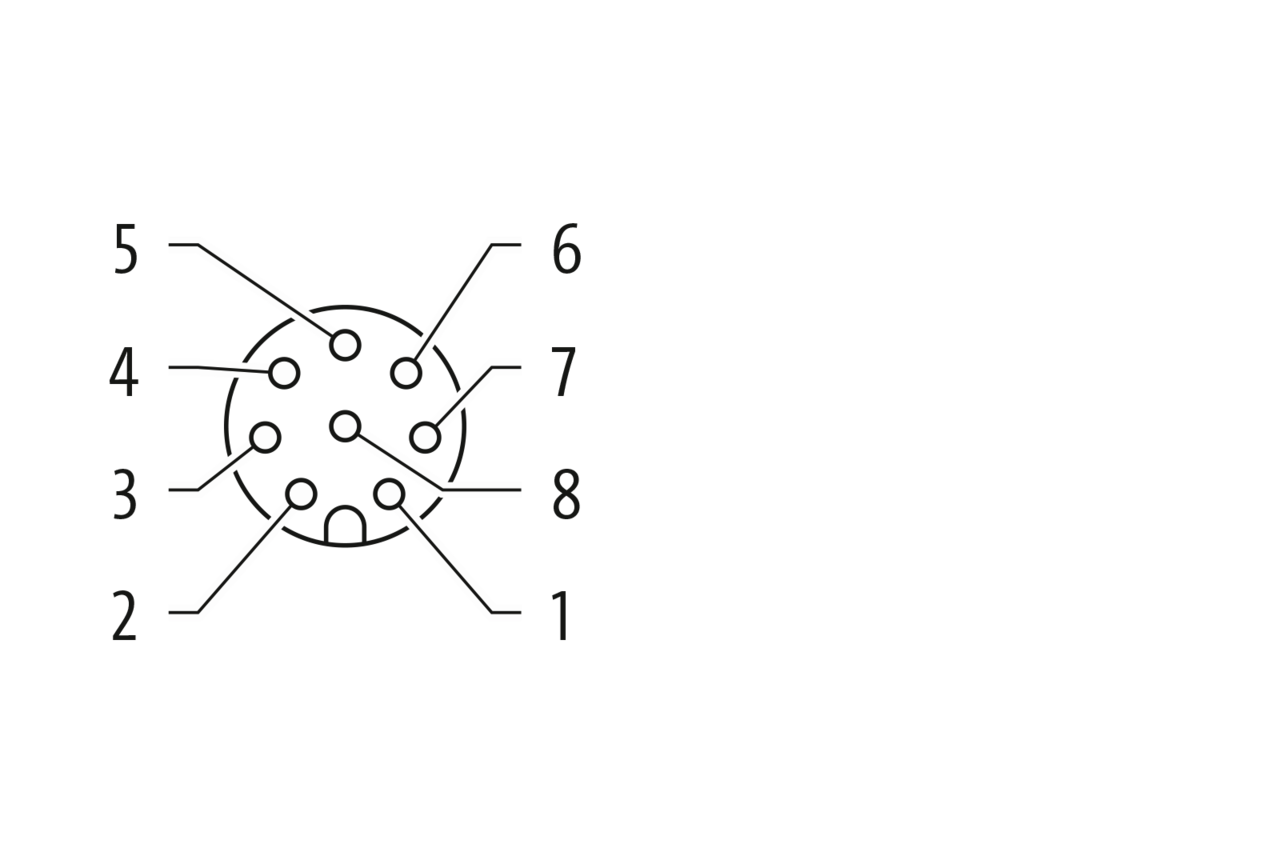

- Kopf A: Polzahl：
- 8
- Kopf A: LED：
- Nein
- Kopf A: Sechskantschlüsselweite：
- SW18
- Kopf A: Anzugsdrehmoment：
- 0,6 Nm
- Kopf A: Rändelschraube Material：
- CuZn,Ni
- Beschriftungstülle Seite A：
- Nein
Seite B
- Kopf B: Anschluss：
- Offenes Kabelende
- Seite B: Abisolierlänge Ader 1：
- 10 mm
- Seite B: Abisolierlänge Ader 2：
- 10 mm
- Seite B: Abisolierlänge Ader 3：
- 10 mm
- Seite B: Abisolierlänge Ader 4：
- 10 mm
- Seite B: Abisolierlänge Ader 5：
- 10 mm
- Seite B: Abisolierlänge Ader 6：
- 10 mm
- Seite B: Abisolierlänge Ader 7：
- 10 mm
- Seite B: Abisolierlänge Ader 8：
- 10 mm
- Beschriftungstülle Seite B：
- Nein
Leitungen
- Leitungslänge：
- 1000 cm

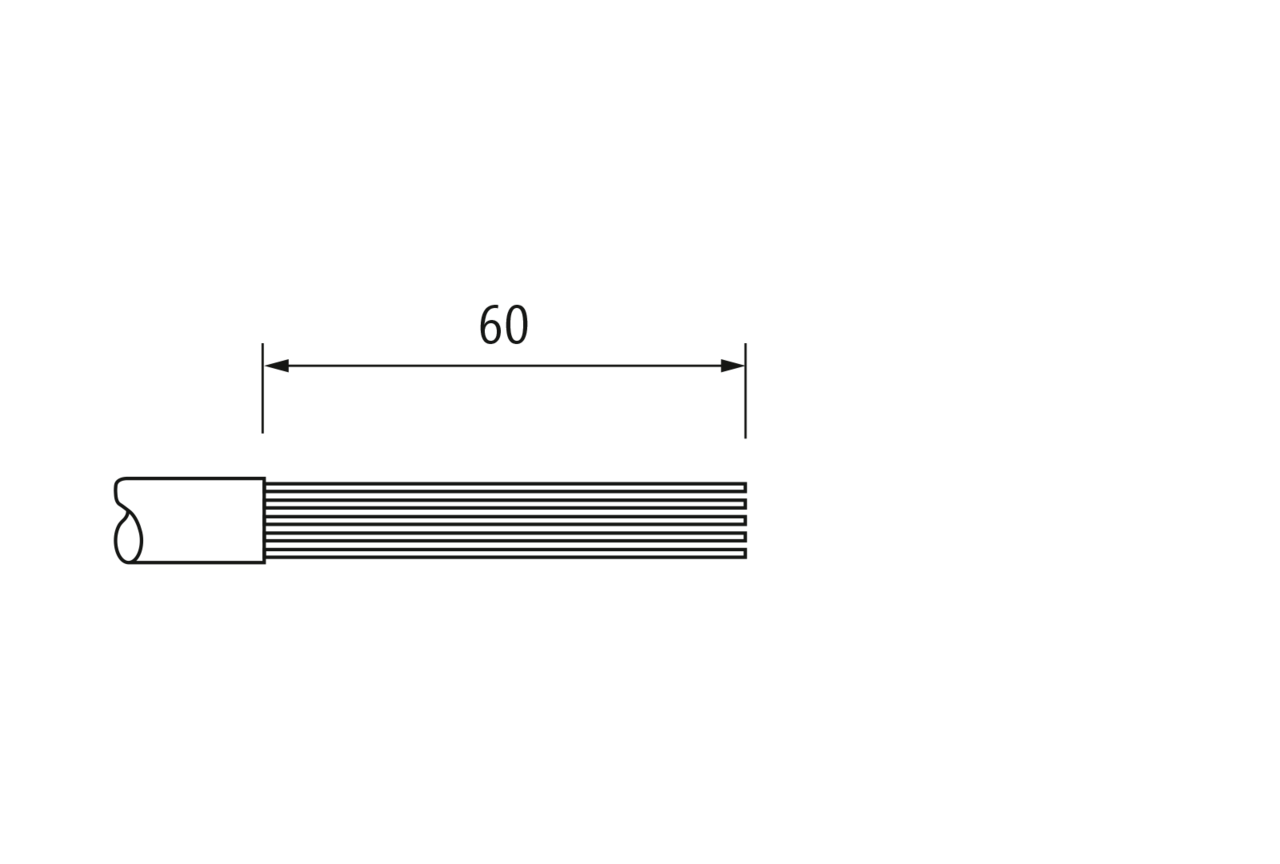

- Abmantellänge：
- 60 mm
- Schirmung：
- Ja
- Leiteraufbau：
- 18 × 0,10 mm
- AWG：
- 26
- Mantel: Material：
- PUR
- Mantel: Farbe：
- Schwarz
- Leitungsdurchmesser：
- 6,0 mm ± 5%
- Aderquerschnitt：
- 0,14 mm²
Kabel
- Mantel: Shorehärte：
- 0 0
- Betriebsspannung (UL)：
- 30 V AC/DC
- Betriebsstrom (UL)：
- 2 A
- Leitungsdurchmesser Toleranz：
- Ø 6,0 ± 0,3 mm
- Gewicht [Leitung]：
- 42 g/m
- Schirmung：
- Ja
- Schirmung: Abdeckung：
- 85 %
- Biegeradius (statisch)：
- 45 mm
- Adernzahl：
- 8
- Leitungslänge：
- 1000 cm
- AWG：
- 26
- Leiteraufbau：
- 18 × 0,10 mm
- Leitungsdurchmesser：
- 6,0 mm ± 5%
- Isolationswiderstand：
- min. 0,2 MOhm x m
- Mantel: Material：
- PUR
- Aderisolierung: Material：
- TPE
- Schirmung: Material：
- Kupfer, verzinnt
- Leitung: Strombelastbarkeit：
- 1,5 A

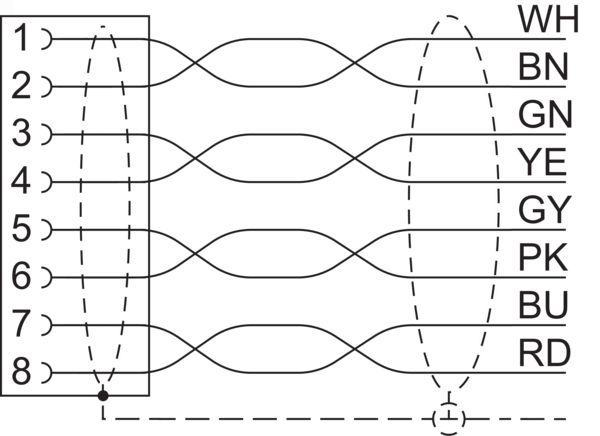

- Paarverseilung：
- Ja
- Paarverseilung Info：
- (WH, BN); (GN, YE); (GY, PK); (BU, RD)
- Einzeldraht Durchmesser：
- 0,1 mm
- Leitung: Prüfspannung：
- 2 kV 0
- Aderquerschnitt：
- 0,14 mm²
- Ader Abisolierlänge：
- 10 mm
- Aderdurchmesser inkl. Isolierung：
- 0,9 mm ± 5%
- Mantel: Farbe：
- Schwarz
Elektrische Daten
- Betriebsspannung：
- max. 30 V AC 0
- Betriebsspannung (UL)：
- 30 V AC/DC
- Strombelastbarkeit je Kontakt：
- max. 1,5 A
