Baumer DAB10-AU 11237418 测量放大器
型号: DAB10-AU
订货号: 11237418
测量放大器
- +/-10 V电压输出
- 具有数字IO链路接口的模拟力测量
- 单个和特定于应用程序的参数化
Baumer DAB10-AU 11237418 测量放大器 基本属性
Baumer DAB10-AU 11237418 测量放大器 一般数据
- 输出信号：
- ± 10 VDC
- IO-Link
- 线性偏差：
- < 0,01 %
- 可重复性：
- < 0,01 %
- TK零点信号：
- < 0,01 % / 10K

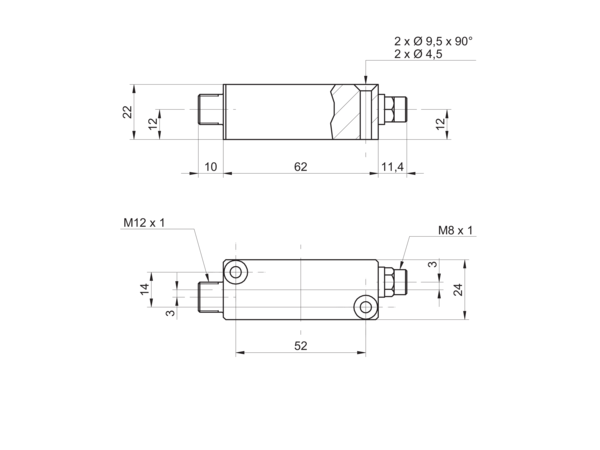

Baumer DAB10-AU 11237418 测量放大器 机械数据
- 材料外壳：
- Aluminium, 6060, chem. passiviert
- 传感器侧的电气连接：
- Buchse M8, 4-polig
- 控制侧的电气连接：
- Stecker M12, 5-polig
Baumer DAB10-AU 11237418 测量放大器 环境条件
- 工作温度范围：
- -40 ... 85 °C
- 轴承温度范围：
- -40 ... 85 °C
- 防护等级EN 60529、ISO20653：
- IP 65
- 振动IEC 60068-2-6：
- 10 … 57 Hz: 1.5 mm p-p, 58 ... 2000 Hz: 10 g
- 随机IEC 60068-2-64：
- 20 ... 1000 Hz: 0.1 g²/Hz
- 冲击IEC 60068-2-27：
- 50 g / 11 ms, 100 g / 6 ms
Baumer DAB10-AU 11237418 测量放大器 电气数据桥
- 桥接电阻：
- ≥ 350 Ω
- 信号范围：
- ± 3,8 mV/V
- 喂养：
- 2,5 VDC
Baumer DAB10-AU 11237418 测量放大器 电气数据
- 工作电压范围：
- 18 ... 30 VDC
- 电流消耗：
- < 40 mA
- 分辨率ADC：
- 24 bit
- 采样率输入：
- 8 kS/s
- 每个输出的分辨率DAC：
- 14 bit
- 输出速率模拟：
- 8 kS/s
- Grenzfrequenz (-3 db)：
- 1 kHz
- 1.0 mV/V时的信噪比：
- > 75 dB
- 耐短路：
- Ja
- 反极性：
- Ja
- 最大输出范围：
- ± 11 VDC
- 最大输出电流：
- < 100 mA
Baumer DAB10-AU 11237418 测量放大器 IO链路接口
- IO链接版本：
- 1.1
- IO链路端口类型：
- Class A
- 波特率：
- 230,4 kbaud (COM3)
- 过程数据长度：
- 32 bit
- 循环时间：
- ≥ 1 ms
- SIO模式：
- Ja
- Prozessdaten (zyklisch)：
- Prozesswert
- Scale exponent
- SSC 1
- SSC 2
- Quality
- Alarm
Baumer DAB10-AU 11237418 测量放大器 IO链路功能
- 可配置：
- Prozesseingang
- Einheit (N, kg, µm/m) frei wählbar
- Nullpunktabgleich (Tarierung)
- Abgleich auf bekannte Kraft
- Analoges Ausgangssignal
- Ausgabebereich Analogsignal
- Alarmpegel Analogsignal
- Funktion I/O's wählbar
- 附加功能：
- Tiefpassfilter
- Spitzenwertspeicher
- Sample and hold
- Zwei digitale Schaltpunkte (SSC)
- Remotebetrieb
- 其他数据：
- Diagnosedaten
- Fehlererkennung
Baumer DAB10-AU 11237418 测量放大器 符合性和批准
- 一致性：
- CE
- UL
