BaumerCAM8.A8-11232589 11232589 连接电缆
基本信息
型号: CAM8.A8-11232589
订货号: 11232589
连接电缆
- M8，插座，A编码，8针；PUR，500 cm，自由电缆端
- 适用于拖链
- 头部A:IP67
- 电缆：具有良好的耐化学品、阻燃性和耐油性
基本属性
第A页
- 头A：连接：
- M8
- 头A：角形电缆出口：
- 0°
- 头A：待嵌入的电缆插座：
- 0°
- 头A：性别：
- Weiblich
- 标题A：编码：
- A
- 头A：极数：
- 8
- 头A:LED：
- Nein
- 头部A：六角形钥匙宽度：
- SW9
- 头A：拧紧力矩：
- 0,4 Nm
- A头：滚花螺钉材料：
- Zinkdruckguss, vernickelt
- 头部A：握把主体颜色：
- Schwarz
- 封头A：密封材料：
- FKM
- 标签封面A：
- Ja
第B页
- 头B：连接：
- Offenes Kabelende
- 标签封面页B：
- Ja
管
- 线路长度：
- 500 cm
- 长度公差：
- ± 7,5 cm
- 屏蔽：
- Nein
- 梯子结构：
- 18 × 0,1 mm
- AWG：
- 26
- 涂层：材料：
- PUR
- 涂层：颜色：
- Schwarz
- 线路直径：
- 5,5 mm ± 5%
- 堆芯横截面：
- 0,14 mm²
缆绳
- Leitung: Umgebungstemperatur (in Bewegung)：
- - 5 ...+ 60 °C
- Leitung: Umgebungstemperatur (ruhender Zustand)：
- - 30 ...+ 80 °C
- 屏蔽：
- Nein
- 屏蔽：盖子：
- 85 %
- Biegeradius (statisch)：
- 33 mm

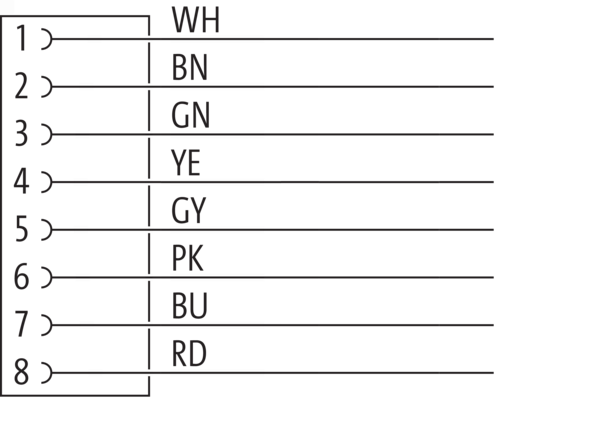

- 静脉计数：
- 8
- 具有横截面的矿脉数量：
- 8x0,14
- 长度公差：
- ± 7,5 cm
- 线路长度：
- 500 cm
- 允许加速度：
- max. 10 m/s²
- AWG：
- 26
- Biegeradius (ortsfeste Verlegung)：
- min. 6 × Außendurchmesser
- Biegeradius (flexibler Einsatz)：
- min. 10 × Außendurchmesser
- 梯子结构：
- 18 × 0,1 mm
- 线路直径：
- 5,5 mm ± 5%
- 电缆梯架：材料：
- Kupfer, blank
- 涂层：材料：
- PUR
- 静脉绝缘：材料：
- PP
- 弯曲周期：
- ca. 2000000 Zyklen
- 额定电压：
- 300 V
- 线路：电流容量：
- 1,5 A
- 成对绞合：
- Nein
- 单线直径：
- 0,1 mm
- 线路：测试电压：
- 3 kV
- 总绞合量：
- 8 Adern um Kernfüller verseilt
- 允许行驶速度：
- max. 5 m/s
- 堆芯横截面：
- 0,14 mm²
- 芯线直径，包括绝缘：
- 1,07 mm ± 5%
- 涂层：颜色：
- Schwarz
电气数据
- 工作电压：
- max. 30 V
- 额定电压：
- 300 V
- 每个触点的电流容量：
- 1,5 A
机械数据
- 头A：防护等级：
- IP67
- Biegeradius (flexibler Einsatz)：
- min. 10 × Außendurchmesser
- Biegeradius (ortsfeste Verlegung)：
- min. 6 × Außendurchmesser
- 弯曲周期：
- ca. 2000000 Zyklen
- 允许加速度：
- max. 10 m/s²
- 允许行驶速度：
- max. 5 m/s
环境条件
- Umgebungstemperatur (in Bewegung)：
- - 5 ...+ 60 °C
- Umgebungstemperatur (ruhender Zustand)：
- - 30 ...+ 80 °C
- Leitung: Umgebungstemperatur (ruhender Zustand)：
- - 30 ...+ 80 °C
- 牵引链功能：
- Ja
- 头A：耐化学性：
- Keine
- 头A：耐酸碱：
- Nein
- 头A：污染程度：
- 3
商业数据
- eclass：
- 27060311
