Baumer CAM8.A3-11230327 11230327 连接电缆

CAM8.A3-11230327
CAM8.A3-11230327
CAM8.A3-11230327
CAM8.A3-11230327
CAM8.A3-11230327
CAM8.A3-11230327
型号: CAM8.A3-11230327
订货号: 11230327
连接电缆
  • M8,插座,A编码,3针;PUR,500 cm,自由电缆端
  • 适用于拖链,机器人±180°/m
  • 头部A:IP65、IP66K、IP67
  • 电缆:具有良好的耐化学品、阻燃性和耐油性
  • 无卤素

Baumer CAM8.A3-11230327 11230327 连接电缆 基本属性

Baumer CAM8.A3-11230327 11230327 连接电缆 第A页

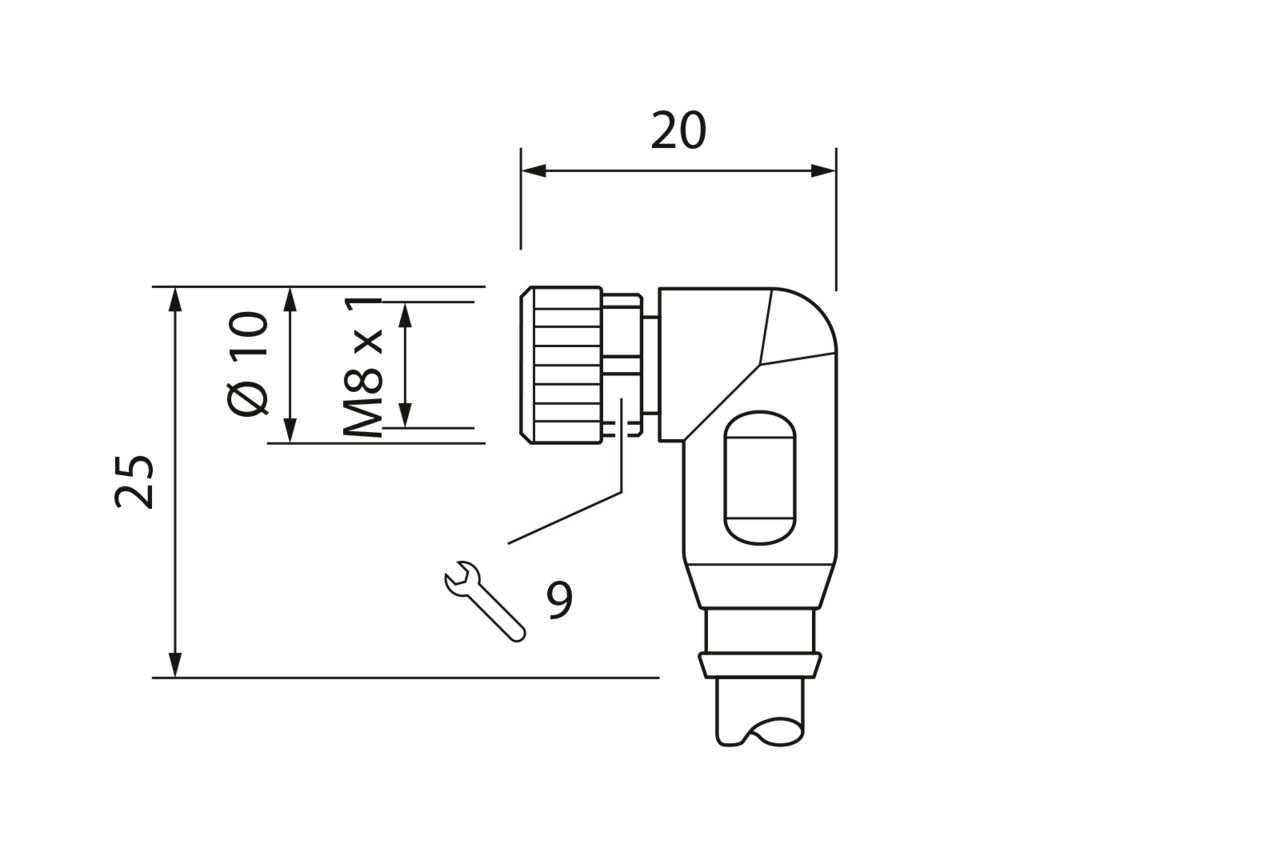

头A:连接:
M8
头A:角形电缆出口:
90°
头A:性别:
Weiblich
标题A:编码:
A
头A:极数:
3
头A:LED:
Nein
头部A:六角形钥匙宽度:
SW9
头A:拧紧力矩:
0,4 Nm
A头:滚花螺钉材料:
Zinkdruckguss, vernickelt
头部A:握把主体颜色:
Schwarz
封头A:密封材料:
FKM
标签封面A:
Ja

Baumer CAM8.A3-11230327 11230327 连接电缆 第B页

头B:连接:
Offenes Kabelende
标签封面页B:
Ja

Baumer CAM8.A3-11230327 11230327 连接电缆 管

线路长度:
500 cm
长度公差:
± 7,5 cm
涂层长度:
20 mm
屏蔽:
Nein
梯子结构:
32 × 0,1 mm
AWG:
24
涂层:材料:
PUR
涂层:颜色:
Schwarz
线路直径:
4,1 mm ± 5%
堆芯横截面:
0,25 mm²

Baumer CAM8.A3-11230327 11230327 连接电缆 缆绳

Leitung: Umgebungstemperatur (in Bewegung):
- 25 ...+ 80 °C
Leitung: Umgebungstemperatur (ruhender Zustand):
- 40 ...+ 80 °C
Betriebsspannung (UL):
30 V AC/DC
屏蔽:
Nein
Biegeradius (statisch):
20,5 mm
静脉计数:
3
具有横截面的矿脉数量:
3x0,25
长度公差:
± 7,5 cm
线路长度:
500 cm
允许加速度:
max. 10 m/s²
AWG:
24
Biegeradius (ortsfeste Verlegung):
min. 5 × Außendurchmesser
扭转速度:
max. 35 Zyklen/min
Biegeradius (flexibler Einsatz):
min. 10 × Außendurchmesser
线路类型:
3
线宽:
ca. 26,4 g/m
梯子结构:
32 × 0,1 mm
线路直径:
4,1 mm ± 5%
电缆梯架:材料:
Kupfer, blank
涂层:材料:
PUR
静脉绝缘:材料:
PP
弯曲周期:
ca. 10000000 Zyklen
额定电压:
300 V
扭转循环:
ca. 2000000 Zyklen
成对绞合:
Nein
单线直径:
0,1 mm
线路:测试电压:
2,5 kV
Torsionsbeanspruchung in °:
± 180 °/m
总绞合量:
3 Adern verseilt
允许行驶速度:
max. 3 m/s
Zulässiger Verfahrweg (horizontal):
max. 10 m
堆芯横截面:
0,25 mm²
静脉处理:
Nein
芯线直径,包括绝缘:
1,25 mm ± 5%
涂层:颜色:
Schwarz

Baumer CAM8.A3-11230327 11230327 连接电缆 电气数据

工作电压:
max. 50 V AC / 60 V DC
Betriebsspannung (UL):
30 V AC/DC
额定电压:
300 V
通过电阻:
max. 30 mOhm
每个触点的电流容量:
max. 4 A

Baumer CAM8.A3-11230327 11230327 连接电缆 机械数据

头A:防护等级:
IP65, IP66K, IP67
Biegeradius (flexibler Einsatz):
min. 10 × Außendurchmesser
Biegeradius (ortsfeste Verlegung):
min. 5 × Außendurchmesser
弯曲周期:
ca. 10000000 Zyklen
扭转速度:
max. 35 Zyklen/min
Torsionsbeanspruchung in °:
± 180 °/m
扭转循环:
ca. 2000000 Zyklen
允许加速度:
max. 10 m/s²
允许行驶速度:
max. 3 m/s

Baumer CAM8.A3-11230327 11230327 连接电缆 环境条件

Umgebungstemperatur (in Bewegung):
- 25 ...+ 80 °C
Umgebungstemperatur (ruhender Zustand):
- 25 ...+ 80 °C
Leitung: Umgebungstemperatur (ruhender Zustand):
- 40 ...+ 80 °C
牵引链功能:
Ja
头A:耐化学性:
Keine
头A:阻燃性:
HB (UL 94)
头A:耐油性:
ASTM 1 Öl, Mineralöle, beschränkt gegen Hydrauliköle
头A:耐酸碱:
Nein
头A:污染程度:
3
导体:耐化学性:
Gut (DIN EN 60811-404)
导体:阻燃:
Konform UL 1581 §1090 (H), CSA FT2, IEC 60332-2-2
导体:耐油:
Gut (DIN EN 60811-404)
导体:无硅:
Ja

Baumer CAM8.A3-11230327 11230327 连接电缆 商业数据

eclass:
27060311
