Baumer CAM12.A5-11230353 11230353 连接电缆
型号: CAM12.A5-11230353
订货号: 11230353
连接电缆
- M12,内螺纹,A编码,5针;PUR,1000 cm,屏蔽,自由电缆端
- 适用于拖链
- 头部A:IP65、IP66K、IP67
- 电缆:具有良好的耐化学品、阻燃性和耐油性
- 无卤素
Baumer CAM12.A5-11230353 11230353 连接电缆 基本属性
Baumer CAM12.A5-11230353 11230353 连接电缆 第A页
- 头A:连接:
- M12
- 头A:角形电缆出口:
- 0°
- 头A:性别:
- Weiblich
- 标题A:编码:
- A

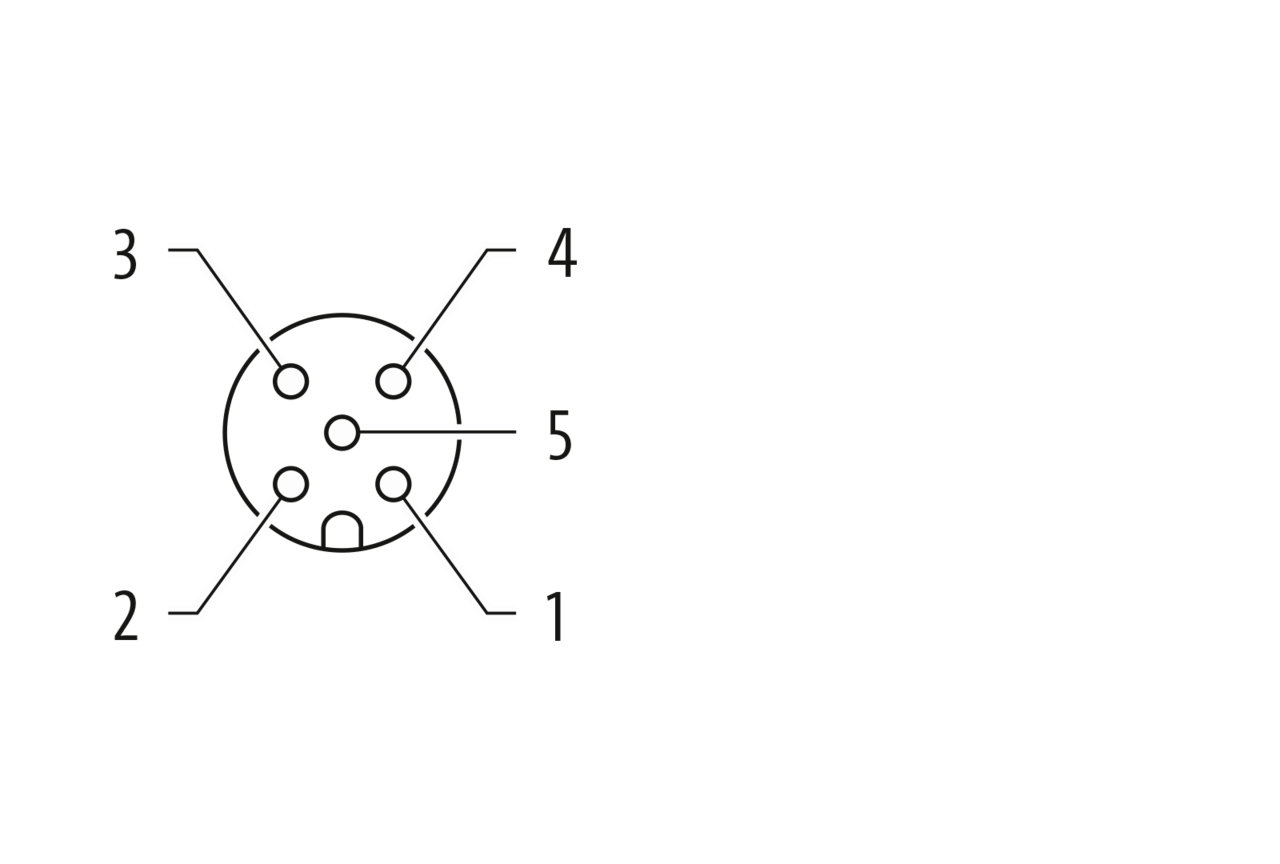

- 头A:极数:
- 5
- 头A:LED:
- Nein
- 头部A:六角形钥匙宽度:
- SW13
- 头A:拧紧力矩:
- 0,6 Nm
- A头:滚花螺钉材料:
- Zinkdruckguss, vernickelt
- 头部A:握把主体颜色:
- Schwarz
- 封头A:密封材料:
- FKM
- 标签封面A:
- Ja
Baumer CAM12.A5-11230353 11230353 连接电缆 第B页
- 头B:连接:
- Offenes Kabelende
- 标签封面页B:
- Ja
Baumer CAM12.A5-11230353 11230353 连接电缆 管
- 线路长度:
- 1000 cm
- 长度公差:
- ± 15 cm

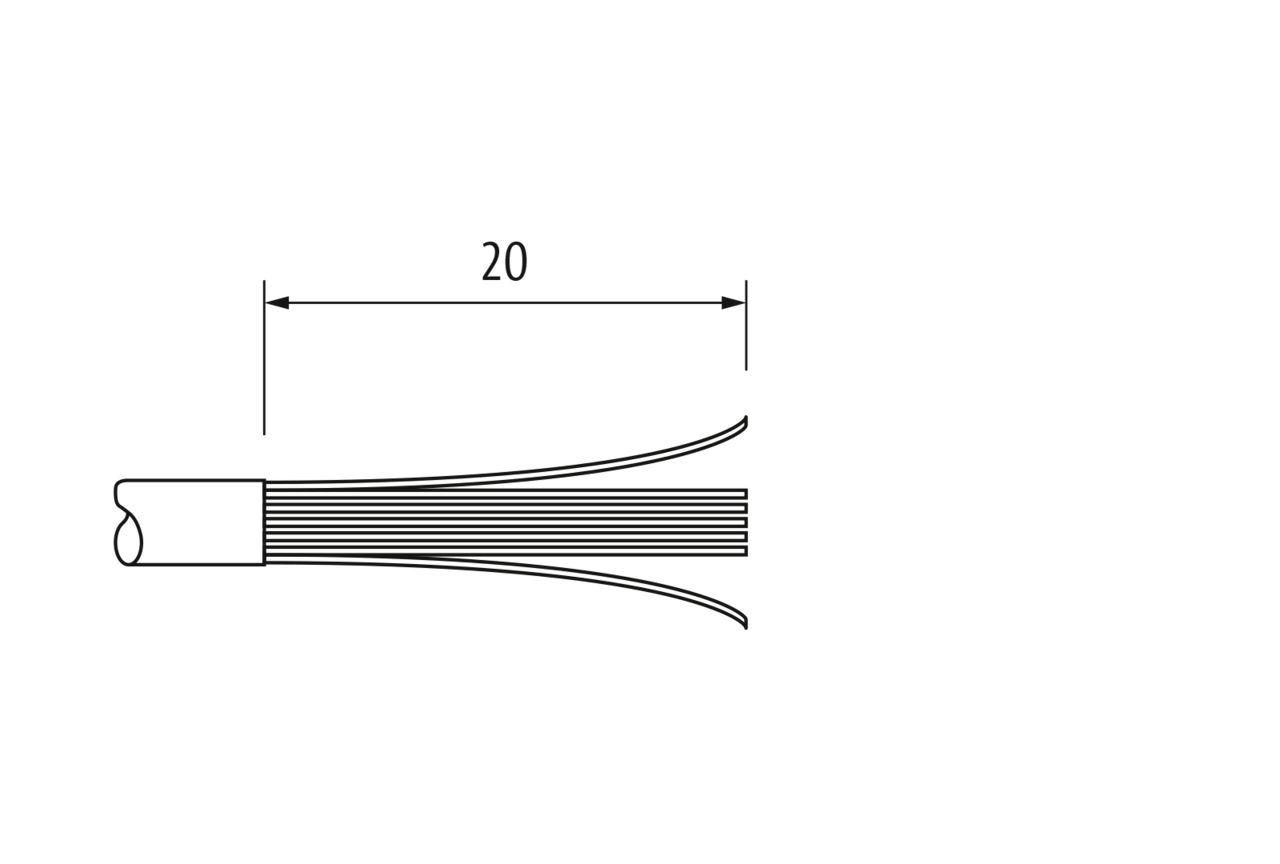

- 涂层长度:
- 20 mm
- 屏蔽:
- Ja
- 梯子结构:
- 42 × 0,1 mm
- AWG:
- 22
- 涂层:材料:
- PUR
- 涂层:颜色:
- Schwarz
- 线路直径:
- 5,6 mm ± 5%
- 堆芯横截面:
- 0,34 mm²
Baumer CAM12.A5-11230353 11230353 连接电缆 缆绳
- Leitung: Umgebungstemperatur (in Bewegung):
- - 25 ...+ 80 °C
- Leitung: Umgebungstemperatur (ruhender Zustand):
- - 40 ...+ 80 °C
- Betriebsspannung (UL):
- 30 V AC/DC
- 屏蔽:
- Ja
- 屏蔽:盖子:
- ca. 80 %
- Biegeradius (statisch):
- 28 mm

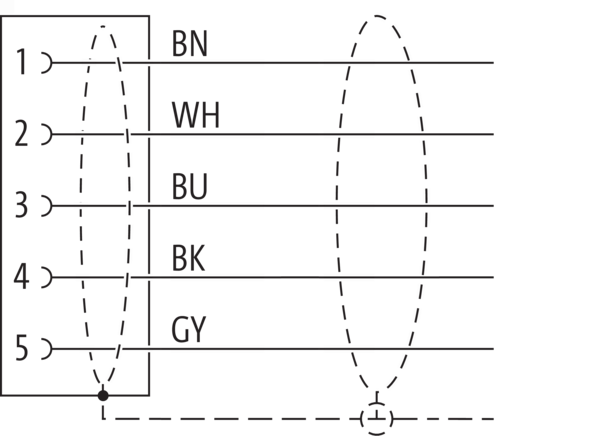

- 静脉计数:
- 5
- 具有横截面的矿脉数量:
- 5x0,34
- 长度公差:
- ± 15 cm
- 线路长度:
- 1000 cm
- 允许加速度:
- max. 5 m/s²
- AWG:
- 22
- Biegeradius (ortsfeste Verlegung):
- min. 5 × Außendurchmesser
- 扭转速度:
- max. 35 Zyklen/min
- Biegeradius (flexibler Einsatz):
- min. 10 × Außendurchmesser
- 线路类型:
- 3
- 线宽:
- ca. 57,2 g/m
- 梯子结构:
- 42 × 0,1 mm
- 线路直径:
- 5,6 mm ± 5%
- 电缆梯架:材料:
- Kupfer, blank
- 涂层:材料:
- PUR
- 静脉绝缘:材料:
- PP
- 屏蔽:材料:
- Kupfer, verzinnt
- 弯曲周期:
- ca. 5000000 Zyklen
- 额定电压:
- 300 V
- 扭转循环:
- ca. 2000000 Zyklen
- 成对绞合:
- Nein
- 单线直径:
- 0,1 mm
- 线路:测试电压:
- 2 kV AC Leiter-Leiter ; 2 kV AC Leiter-Schirm
- Torsionsbeanspruchung in °:
- ± 30 °/m
- 总绞合量:
- 5 Adern um Kernfüller verseilt
- 允许行驶速度:
- max. 3,3 m/s
- Zulässiger Verfahrweg (horizontal):
- max. 5 m
- 堆芯横截面:
- 0,34 mm²
- 静脉处理:
- Nein
- 芯线直径,包括绝缘:
- 1,25 mm ± 5%
- 涂层:颜色:
- Schwarz
Baumer CAM12.A5-11230353 11230353 连接电缆 电气数据
- 工作电压:
- max. 60 V AC/DC
- Betriebsspannung (UL):
- 30 V AC/DC
- 额定电压:
- 300 V
- 通过电阻:
- max. 30 mOhm
- 每个触点的电流容量:
- max. 4 A
Baumer CAM12.A5-11230353 11230353 连接电缆 机械数据
- 头A:防护等级:
- IP65, IP66K, IP67
- Biegeradius (flexibler Einsatz):
- min. 10 × Außendurchmesser
- Biegeradius (ortsfeste Verlegung):
- min. 5 × Außendurchmesser
- 弯曲周期:
- ca. 5000000 Zyklen
- 扭转速度:
- max. 35 Zyklen/min
- Torsionsbeanspruchung in °:
- ± 30 °/m
- 扭转循环:
- ca. 2000000 Zyklen
- 允许加速度:
- max. 5 m/s²
- 允许行驶速度:
- max. 3,3 m/s
Baumer CAM12.A5-11230353 11230353 连接电缆 环境条件
- Umgebungstemperatur (in Bewegung):
- - 25 ...+ 80 °C
- Umgebungstemperatur (ruhender Zustand):
- - 25 ...+ 80 °C
- Leitung: Umgebungstemperatur (ruhender Zustand):
- - 40 ...+ 80 °C
- 牵引链功能:
- Ja
- 头A:耐化学性:
- Keine
- 头A:阻燃性:
- HB (UL 94)
- 头A:耐油性:
- ASTM 1 Öl, Mineralöle, beschränkt gegen Hydrauliköle
- 头A:耐酸碱:
- Nein
- 头A:污染程度:
- 3
- 导体:耐化学性:
- Gut (DIN EN 60811-404)
- 导体:阻燃:
- Konform UL 1581 §1090 (H), CSA FT2, IEC 60332-2-2
- 导体:耐油:
- Gut (DIN EN 60811-404)
- 导体:无硅:
- Ja
Baumer CAM12.A5-11230353 11230353 连接电缆 商业数据
- eclass:
- 27060311
