KHK53-PXF00054 1036167
KHK53-PXF00054 1036167基本信息
型号: KHK53-PXF00054
订货号: 1036167
参考面价： 4402.00 EUR
KHK53-PXF00054 1036167基本属性
净重：4.800 KG
毛重：4.800 KG
长度：160 mm
宽度：70 mm
高度：1800 mm
KHK53-PXF00054 1036167表演
- 测量范围：
- 0 m ... 54 m
- 决议：
- 0,1 mm
- 行驶速度：
- 6,6 m/s 1)
- 重复精度：
- 1 mm
- 测量精度：
- ± 2000 + ME (Tu-25° C) Tk µm 2)
KHK53-PXF00054 1036167接口
- 通信接口：
- PROFIBUS DP 1)
- 总线接口：
- RS-485, nach EN 50 170-2 (DIN 19245 Teil 1–3) galvanisch getrennt durch Optokoppler
- 位置形成时间：
- + 1,1 ms
- 地址设置：
- 0 ... 127, Hex-Schalter oder Protokoll
- 数据日志：
- PROFIBUS DP Grundfunktionen (DP-V0)
- 总线终端：
- Über externen Stecker
- 套装（电子调节）：
- Über Protokoll
- 编码器配置文件：
- Profil für Encoder (07hex) – Class 2
- 数据传输速率（波特率）：
- 9,6 kBaud ... 12 MBaud, automatische Erkennung
- 状态信息：
- Betrieb (LED grün)
- Busaktivität (LED rot)
KHK53-PXF00054 1036167电气数据
- 初始化时间：
- 2 s
- 电源电压：
- 10 V ... 32 V
- 功耗：
- 2,5 W
- 连接类型：
- Stecker, 3x, M12
- MTTFd:危险故障时间：
- 30 Jahre (EN ISO 13849) 1)
KHK53-PXF00054 1036167机械数据
- 重量：
- 4,4 kg

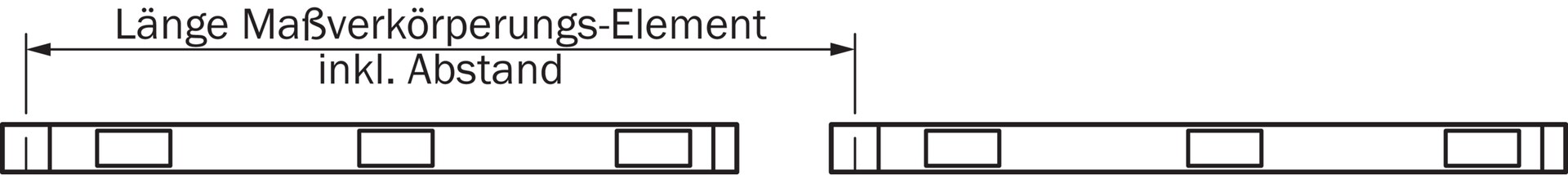

- 长度测量元件：
- Siehe Berechnungsbeispiel

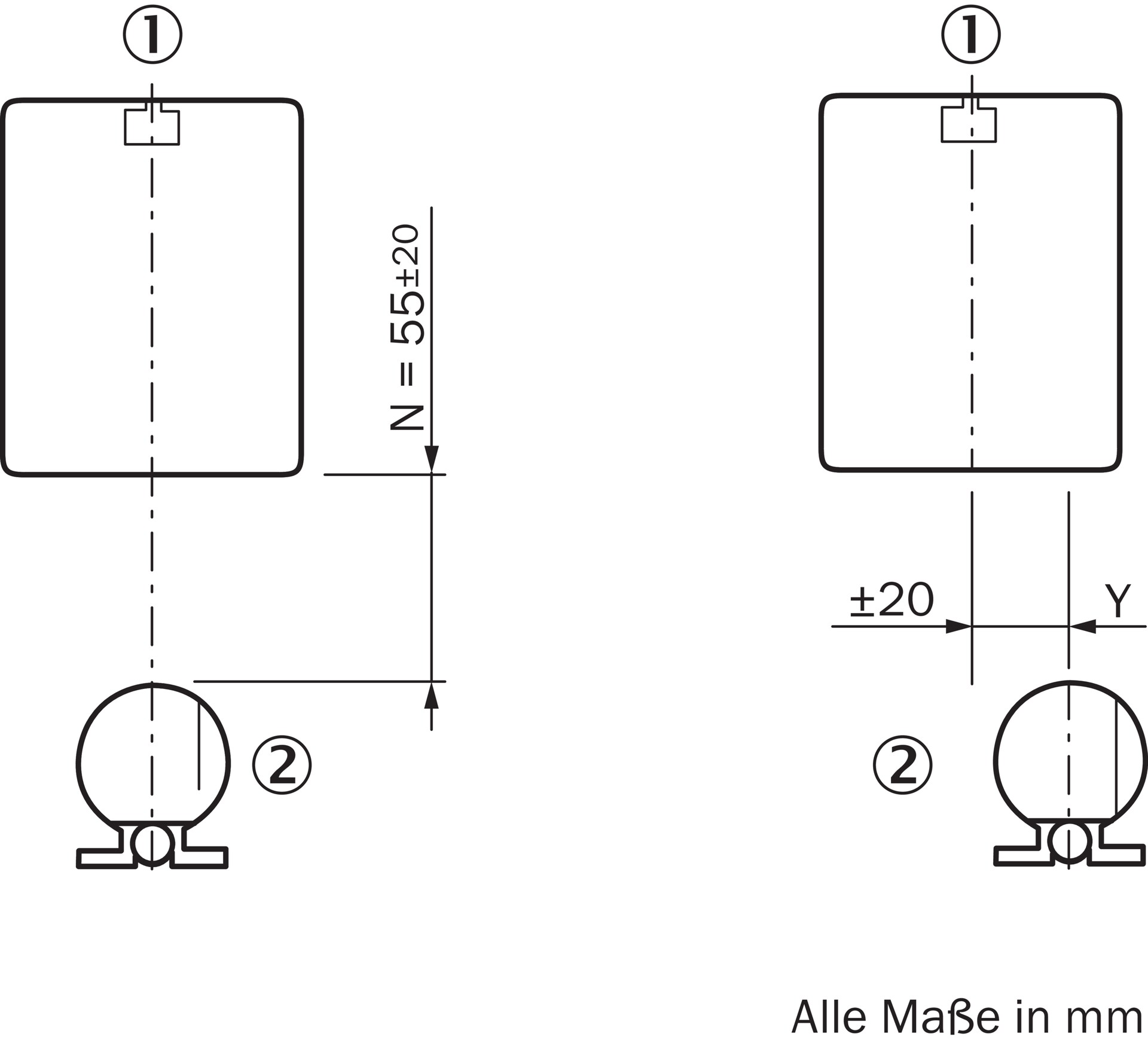

- 位置公差：
- ± 20 mm, siehe Grafik Lagetoleranzen
- 材料，读出头：
- AlMgSiPbF28
KHK53-PXF00054 1036167环境数据
- EMC：
- Nach EN 61000-6-2 und EN 61000-6-4 1)
- 保护类型：
- IP67, bei aufgestecktem Gegenstecker (IEC 60529)
- 工作温度范围：
- –30 °C ... +70 °C
- 储存温度范围：
- –40 °C ... +85 °C
- 抗冲击性：
- 30 g, 10 ms (DIN EN 60 068-2-27)
- 抗振动性：
- 10 g, 20 Hz ... 250 Hz (EN 60068-2-6)
KHK53-PXF00054 1036167分类
- ECl@ss5：
- 27270705
- ECl@ss5.1.4：
- 27270705
- ECl@ss6：
- 27270705
- ECl@ss6.2：
- 27270705
- ECl@ss7：
- 27270705
- ECl@ss8：
- 27270705
- ECl@ss8.1：
- 27270705
- ECl@ss9：
- 27270705
- ECl@ss10：
- 27270705
- ECl@ss11：
- 27270705
- eCl@ss12：
- 27274304
- ETIM 5.0：
- EC002544
- ETIM 6.0：
- EC002544
- ETIM 7.0：
- EC002544
- ETIM 8.0：
- EC002544
- UNSPSC 16.0901：
- 41111613
