IQ10-03BNSKW2S 1055450
IQ10-03BNSKW2S 1055450基本信息
型号: IQ10-03BNSKW2S
订货号: 1055450
参考面价： 49.10 EUR
IQ10-03BNSKW2S 1055450基本属性
净重：0.053 KG
毛重：0.053 KG
长度：150 mm
宽度：10 mm
高度：150 mm
IQ10-03BNSKW2S 1055450特征
- 设计：
- Quaderförmig

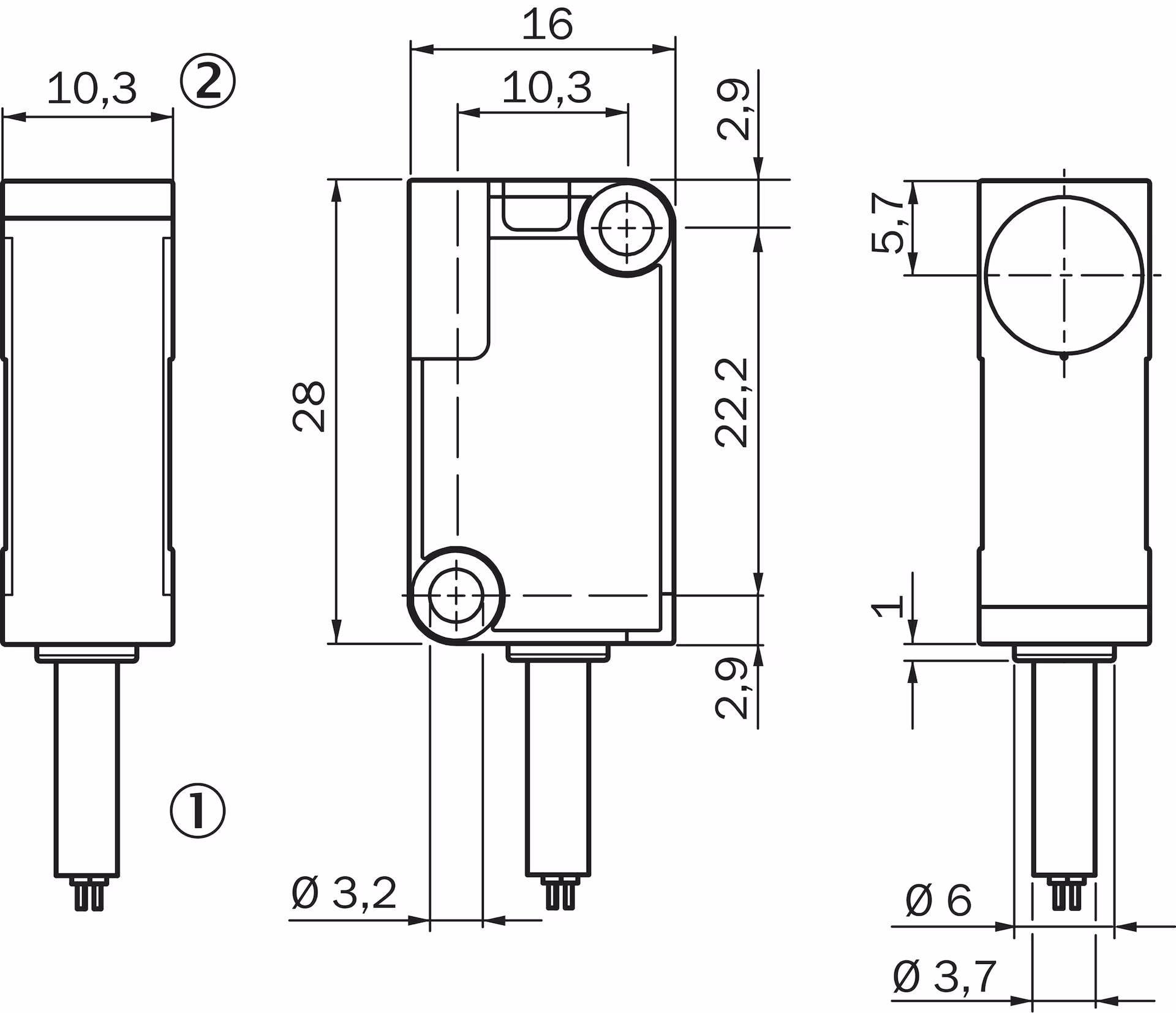

- 尺寸（宽x高x高）：
- 10 mm x 28 mm x 16 mm
- 切换距离Sn：
- 3 mm
- 安全切换距离Sa：
- 2,43 mm
- 金属安装：
- Bündig
- 开关频率：
- 2.000 Hz
- 连接类型：
- Leitung, 3-adrig, 2 m
- 开关输出：
- NPN
- 输出功能：
- Schließer
- 电气版本：
- DC 3-Leiter
- 保护类型：
- IP68 1)
IQ10-03BNSKW2S 1055450机械/电气
- 电源电压：
- 10 V DC ... 30 V DC
- 余纹波：
- ≤ 10 % 1)
- 电压降：
- ≤ 2 V 2)
- 待机延迟：
- ≤ 100 ms
- 磁滞：
- 5 % ... 15 %
- 再现性：
- ≤ 2 % 3)
- 4)
- 温度漂移（来自Sr）：
- ± 10 %
- EMC：
- Nach EN 60947-5-2
- 持续电流Ia：
- ≤ 200 mA
- 空闲电流：
- 10 mA
- 导管材料：
- PVC
- 导线横截面：
- 0,25 mm²
- 线路直径：
- Ø 3,7 mm
- 短路保护：
- ✔
- 极性反接保护：
- ✔
- 关于脉冲抑制：
- ✔
- 抗冲击和振动：
- 30 g, 11 ms / 10 … 55 Hz, 1 mm
- 环境温度操作：
- –25 °C ... +75 °C
- 外壳材料：
- Kunststoff, VISTAL®
- 材料，有效面积：
- Kunststoff, VISTAL®
- 最大拧紧力矩：
- ≤ 1 Nm
IQ10-03BNSKW2S 1055450折减系数
- 笔记：
- Die Werte gelten als Richtwerte, die variieren können
- 不锈钢（V2A）：
- 0,7
- 铝（Al）：
- 0,4
- 铜（Cu）：
- 0,3
- 黄铜（Ms）：
- 0,5
IQ10-03BNSKW2S 1055450安装说明
- 评论：
- Zugehörige Grafik siehe "Einbauhinweis"
- A.：
- 0 mm
- B：
- 10 mm
- C：
- 10,3 mm
- D：
- 9 mm
- E：
- 0 mm
- F：
- 24 mm
- G：
- 0 mm
IQ10-03BNSKW2S 1055450分类
- ECLASS 5.0：
- 27270101
- ECLASS 5.1.4：
- 27270101
- ECLASS 6.0：
- 27270101
- ECLASS 6.2：
- 27270101
- ECLASS 7.0：
- 27270101
- ECLASS 8.0：
- 27270101
- ECLASS 8.1：
- 27270101
- ECLASS 9.0：
- 27270101
- ECLASS 10.0：
- 27270101
- ECLASS 11.0：
- 27270101
- ECLASS 12.0：
- 27274001
- ETIM 5.0：
- EC002714
- ETIM 6.0：
- EC002714
- ETIM 7.0：
- EC002714
- ETIM 8.0：
- EC002714
- UNSPSC 16.0901：
- 39122230
