DL1000-S11101 1075438
DL1000-S11101 1075438基本信息
型号: DL1000-S11101
订货号: 1075438
参考面价： 5668.78 EUR
DL1000-S11101 1075438基本属性
净重：1.344 KG
毛重：1.344 KG
长度：200 mm
宽度：170 mm
高度：280 mm
DL1000-S11101 1075438特征
- 测量原理：
- HDDM+
DL1000-S11101 1075438机械/电气
- 电源电压Uv：
- DC 18 V ... 30 V, verpolsicher
- 余纹波：
- ≤ 5 Vss 1)
- 功耗：
- ≤ 22 W, bei ausgeschalteter Heizung 2)
- ≤ 35 W, bei eingeschalteter Heizung 2)
- 初始化时间：
- > 15 s
- 外壳材料：
- Metall (Aluminiumlegierung (AlSi12))
- 挡风玻璃材料：
- Glas

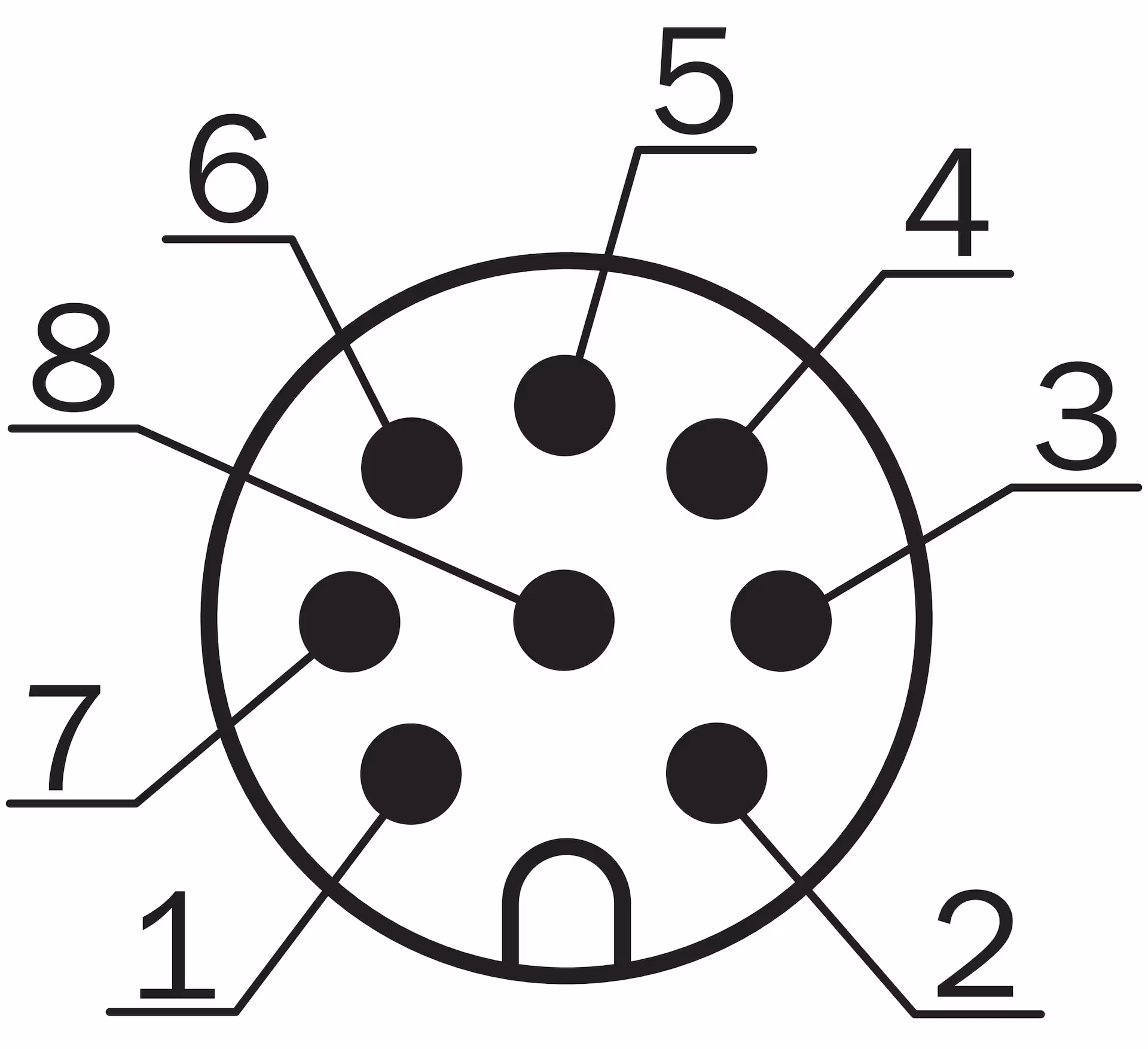

- 连接类型：
- Rundsteckverbinder M12 x 1
- 陈列：
- Grafisches, resistives Touch-Display, Status-LEDs
- 重量：
- 980 g

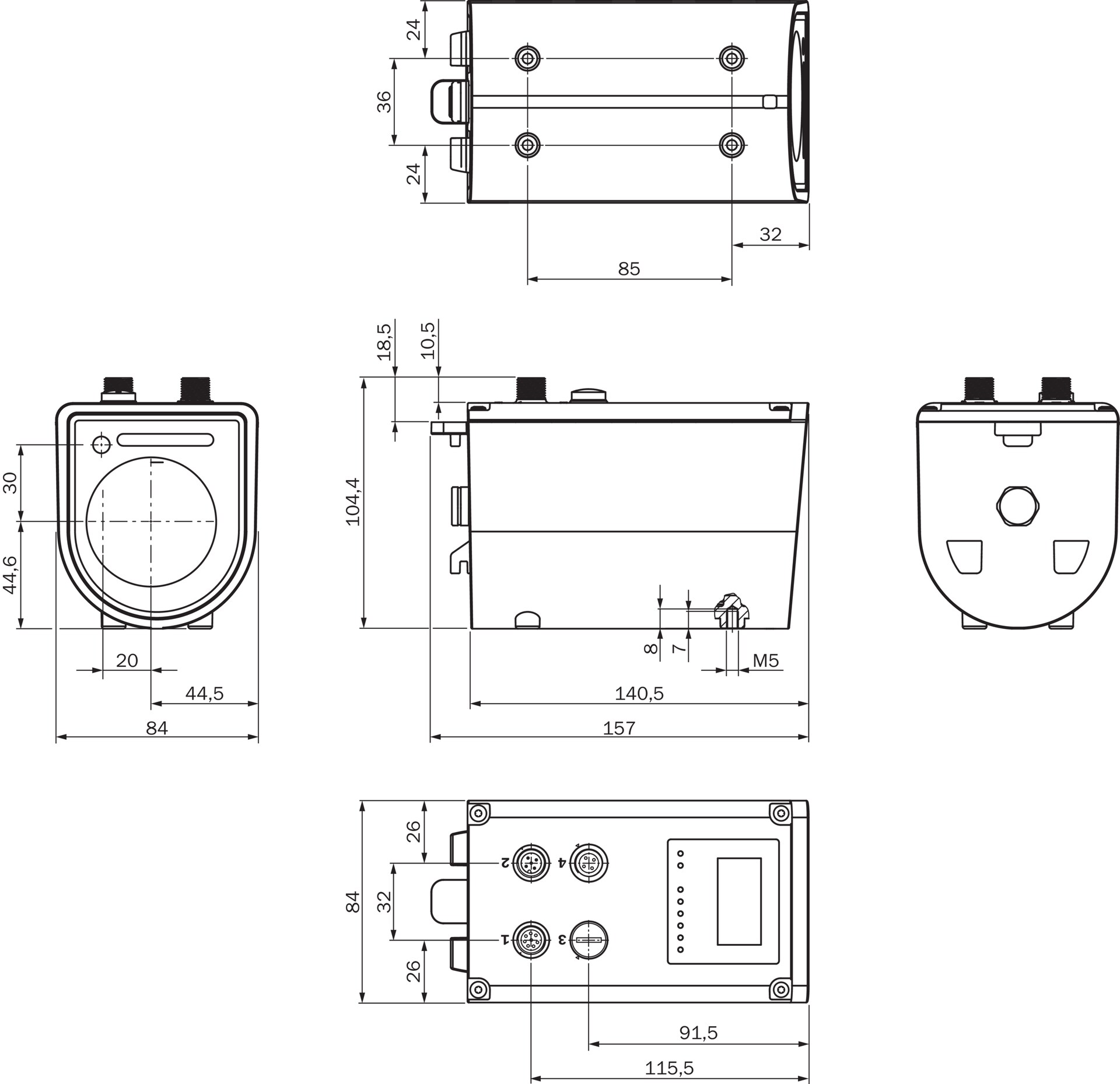

- 尺寸（宽x高x高）：
- 84 mm x 104,4 mm x 140,5 mm
- 保护类型：
- IP65 3)
- IP67 3)
- 防护等级：
- III (EN 61140)
DL1000-S11101 1075438安全参数
- MTTFD：
- 101 Jahre
- DCavg：
- 0%
DL1000-S11101 1075438表演
- 测量原理：
- HDDM+

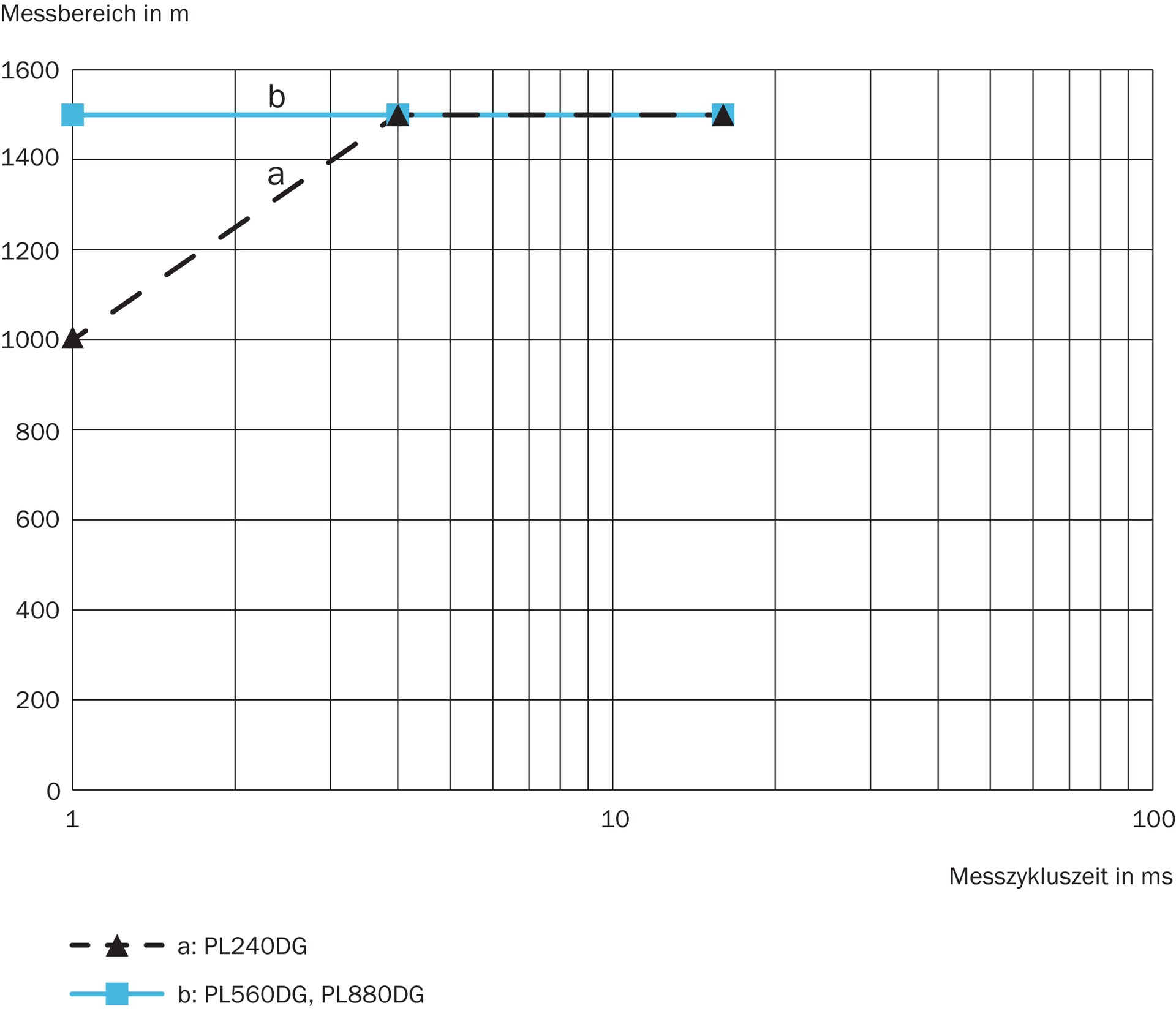

- 测量范围。。。到：
- 0,2 m ... 1.500 m, auf Reflexionsfolie „Diamond Grade“ 1) 2) 3)
- 测量对象：
- Reflektor
- 决议：
- 0,001 mm ... 100 mm, einstellbar 4)

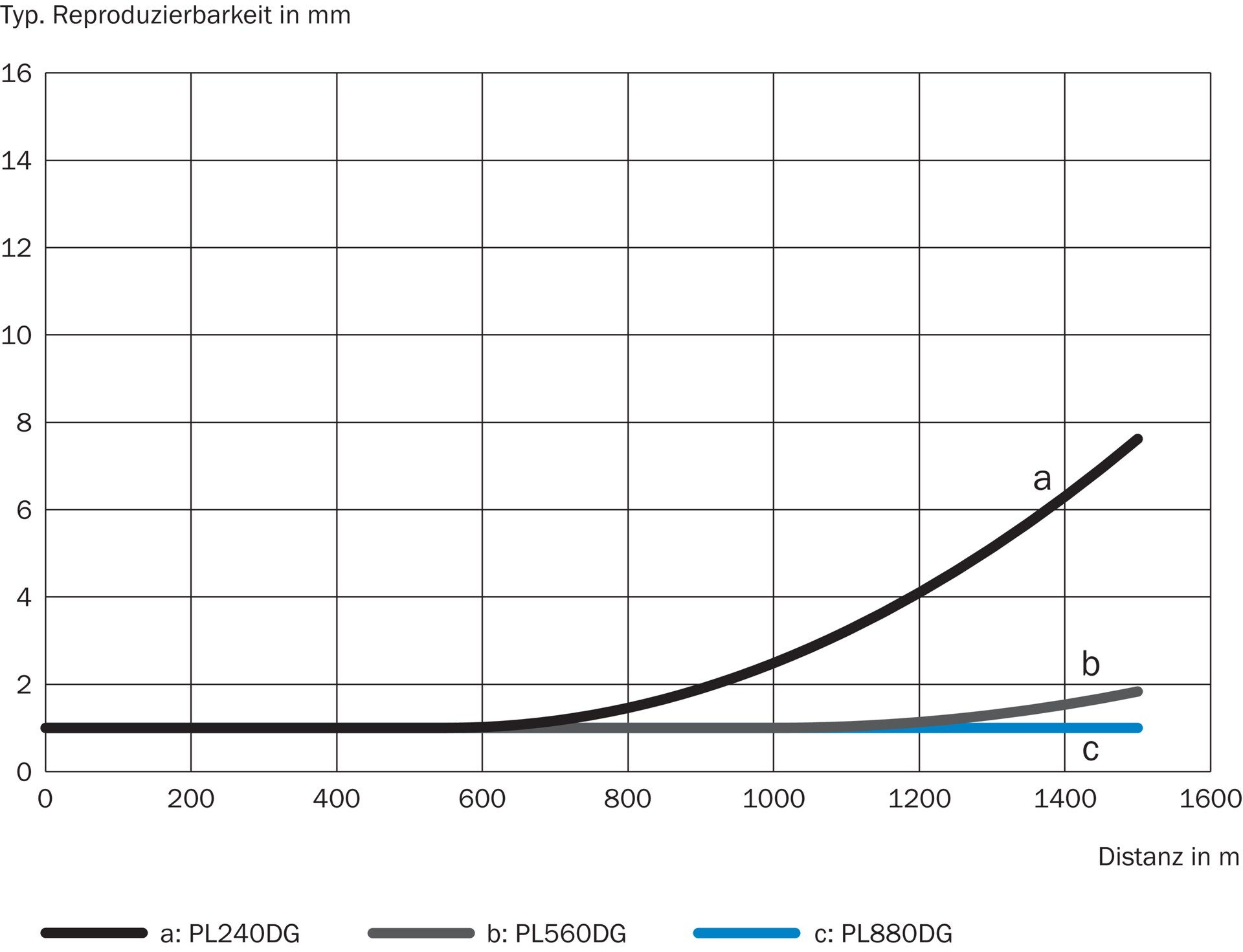

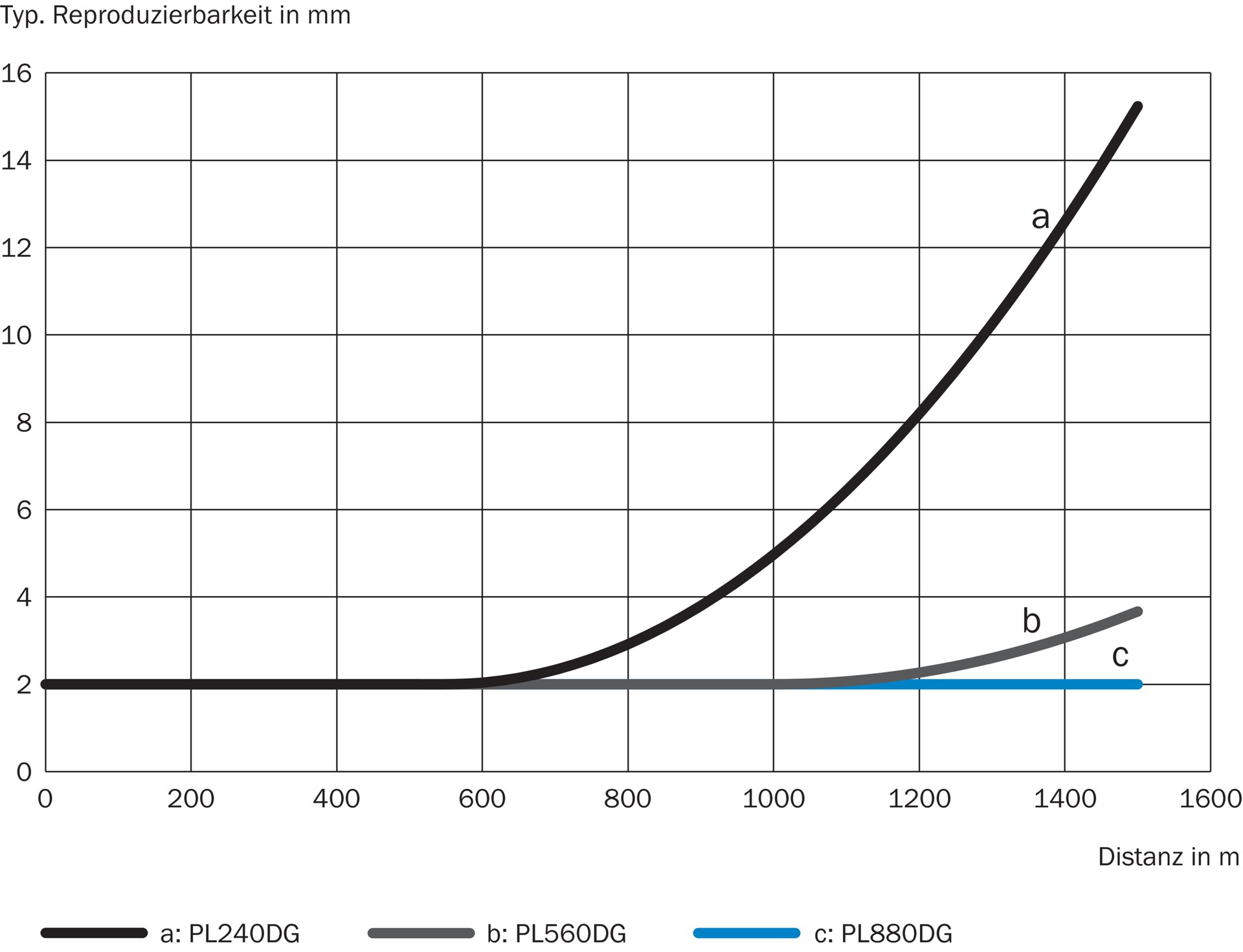

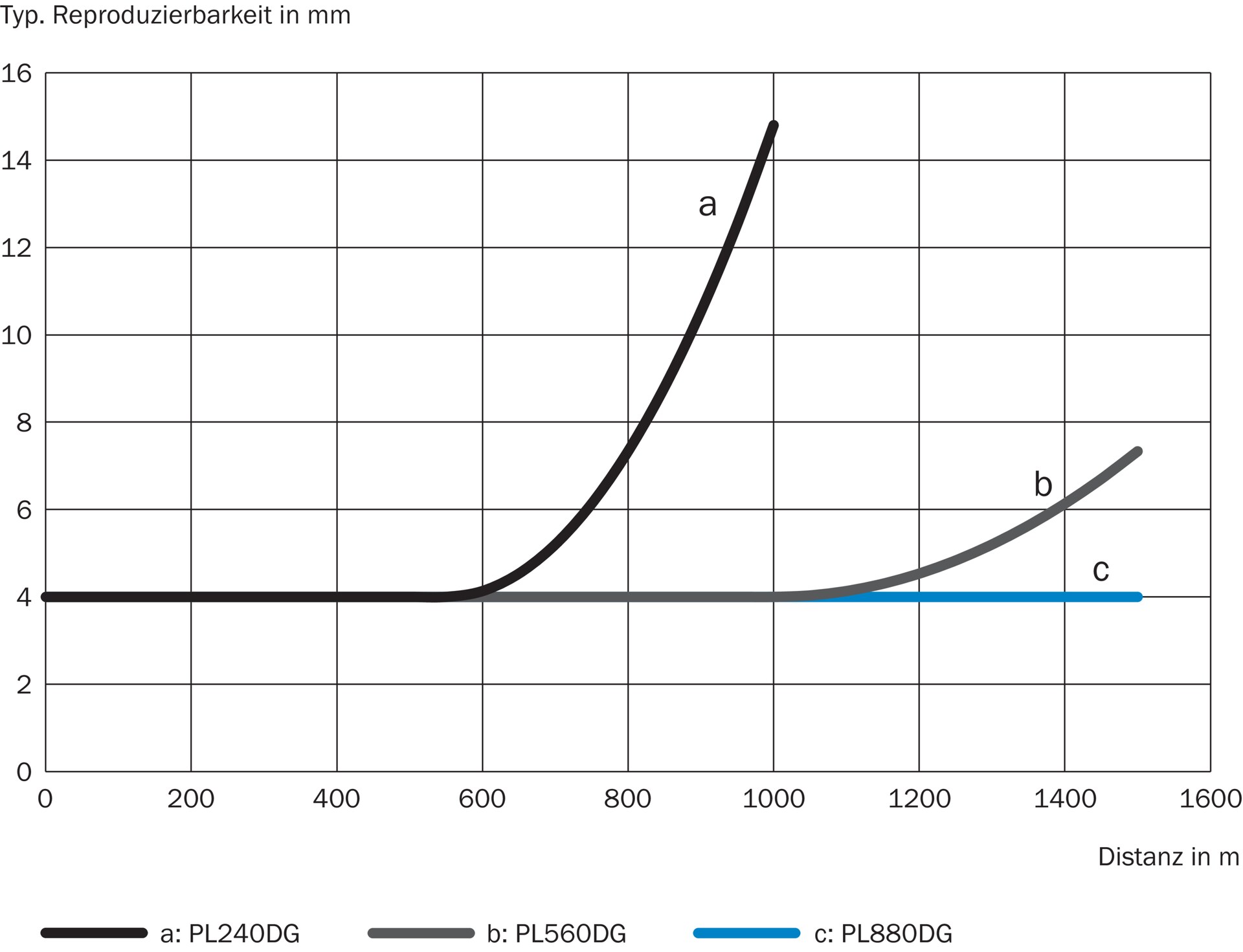

- 重复精度：
- ≥ 1 mm, siehe Wiederholgenauigkeitskennlinien 1) 5) 6) 7)
- 精确：
- Typ. ± 15 mm, siehe Messgenauigkeitsdiagramm 8)
- 响应时间：
- 3 ms ... 384 ms 7)
- 测量周期时间：
- 1 ms
- 4 ms
- 16 ms
- 输出时间：
- ≥ 1 ms 9)
- 发光体：
- Infrarotlicht (905 nm, Messlaser)
- Sichtbares Rotlicht (650 nm, Ausrichthilfe)
- 激光等级：
- 1, auch bei gleichzeitigem Betrieb von Mess- und Ausrichtlaser (IEC 60825-1:2014, EN 60825-1:2014)

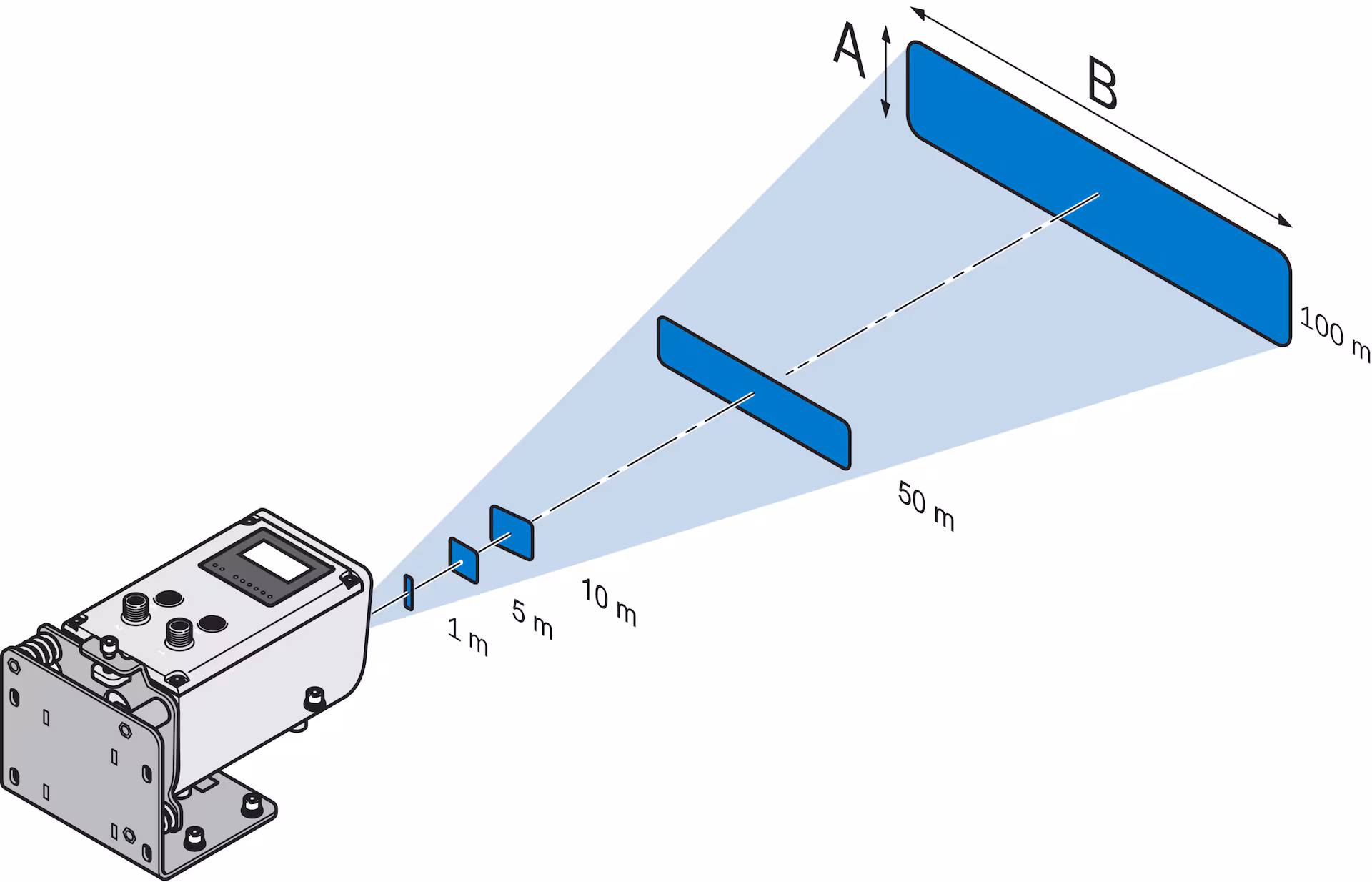

- 类型光点大小（距离）：
- 5 mm x 20 mm (bei 1 m) 10)
- 20 mm x 20 mm (bei 5 m) 10)
- 35 mm x 25 mm (bei 10 m) 10)
- 150 mm x 50 mm (bei 50 m) 10)
- 290 mm x 80 mm (bei 100 m) 10)
- 4.200 mm x 920 mm (größer 1.500 mm) 10)
- 滤器：
- Regen- und Schneefilter
- Nebelfilter
- Gleitender Distanzmittelwert
- Kalmanfilter
- Gleitender Geschwindigkeitsmittelwert
- 附加功能：
- Auswahl des relevanten Distanz- und Signalpegelbereichs, Auswahl des ersten oder letzten Echos im ausgewählten Distanz- und Signalpegelbereich
- 平均激光寿命（25°C时）：
- 100.000 h 11)
- 最大行驶速度：
- 128 m/s
DL1000-S11101 1075438接口
- 以太网：
- ✔ , TCP/IP
- 作用：
- Parametrierung, Messdatenausgabe
- 数据传输速率：
- 10/100 Mbit/s
- 电视连续剧：
- ✔ , RS-422
- 评论：
- Umschaltbar zu SSI
- 作用：
- Parametrierung, Messdatenausgabe
- SSI：
- ✔
- 评论：
- Umschaltbar zu RS-422
- 作用：
- Messdatenausgabe
- 输入/输出：
- In1/Q1：
- Digitaleingang, Digitalausgang (umschaltbar)
- QA/Q2：
- Analogausgang, Digitalausgang (umschaltbar)
- Q3：
- Digitalausgang
- Q4：
- Digitalausgang
- In2：
- Digitaleingang
- 数字输入：
- Interne Pull-Down-Schaltung
- Schaltspannung HIGH: min. 13 V ... max. VersorgungsspannungSchaltspannung LOW: max. 5 VSchaltfunktionen: Messlaser deaktivieren, Ausrichtlaser aktivieren, Preset
- 数字输出：
- 数字：
- 2 ... 4 1) 2)
- 种：
- Gegentakt: PNP/NPN
- 最大输出电流IA：
- ≤ 100 mA
- 模拟输出：
- 数字：
- 1
- 种：
- Stromausgang
- 电：
- 4 mA ... 20 mA 3)
- 决议：
- 16 bit
DL1000-S11101 1075438环境数据
- 环境温度操作：
- –40 °C ... +55 °C 1)
- –40 °C ... +95 °C, Betrieb mit Kühlgehäuse
- 环境温度轴承：
- –40 °C ... +75 °C
- 最大相对湿度（非冷凝）：
- ≤ 95 %
- 大气压力的影响：
- 0,3 ppm/hPa
- 温度影响：
- –1 ppm/K
- 温度漂移：
- Typ. 0,25 mm/K
- 类型对外界光线不敏感：
- ≤ 100.000 lx
- 机械强度：
- Schock: 30 g / 6 ms nach DIN EN 60068-2-27 (Ea), 6 Achsen
- Dauerschock: 25 g / 6 ms nach DIN EN 60068-2-27 (Ermüdung), 500 Schocks, 6 Achsen
DL1000-S11101 1075438分类
- ECLASS 5.0：
- 27270801
- ECLASS 5.1.4：
- 27270801
- ECLASS 6.0：
- 27270801
- ECLASS 6.2：
- 27270801
- ECLASS 7.0：
- 27270801
- ECLASS 8.0：
- 27270801
- ECLASS 8.1：
- 27270801
- ECLASS 9.0：
- 27270801
- ECLASS 10.0：
- 27270801
- ECLASS 11.0：
- 27270801
- ECLASS 12.0：
- 27270916
- ETIM 5.0：
- EC001825
- ETIM 6.0：
- EC001825
- ETIM 7.0：
- EC001825
- ETIM 8.0：
- EC001825
- UNSPSC 16.0901：
- 41111613
