BTF08-A1ZM02S01 1133019
BTF08-A1ZM02S01 1133019基本信息
型号: BTF08-A1ZM02S01
订货号: 1133019
参考面价： 1547.00 EUR
BTF08-A1ZM02S01 1133019基本属性
BTF08-A1ZM02S01 1133019特征
- 特殊产品：
- ✔
- 特殊功能：
- BTF08-A1AM0240 Nachfolger:
- Encoder AHM36A-S3PZ000S21, 1132998 vormontiert
- 标准参考装置：
- BTF08-A1AM0240, 1034299
BTF08-A1ZM02S01 1133019表演
- 测量范围：
- 0 m ... 2 m
- 编码器：
- Absolut-Encoder
- 分辨率（电缆拉力：
- 0,03 mm 1) 2)
- 重复精度：
- ≤ 1 mm 3)
- 线性：
- ≤ ± 2 mm 3)
- 磁滞：
- ≤ 2 mm 3)
BTF08-A1ZM02S01 1133019接口
- 通信接口：
- SSI
- 可编程/可参数化：
- ✔
BTF08-A1ZM02S01 1133019电气数据

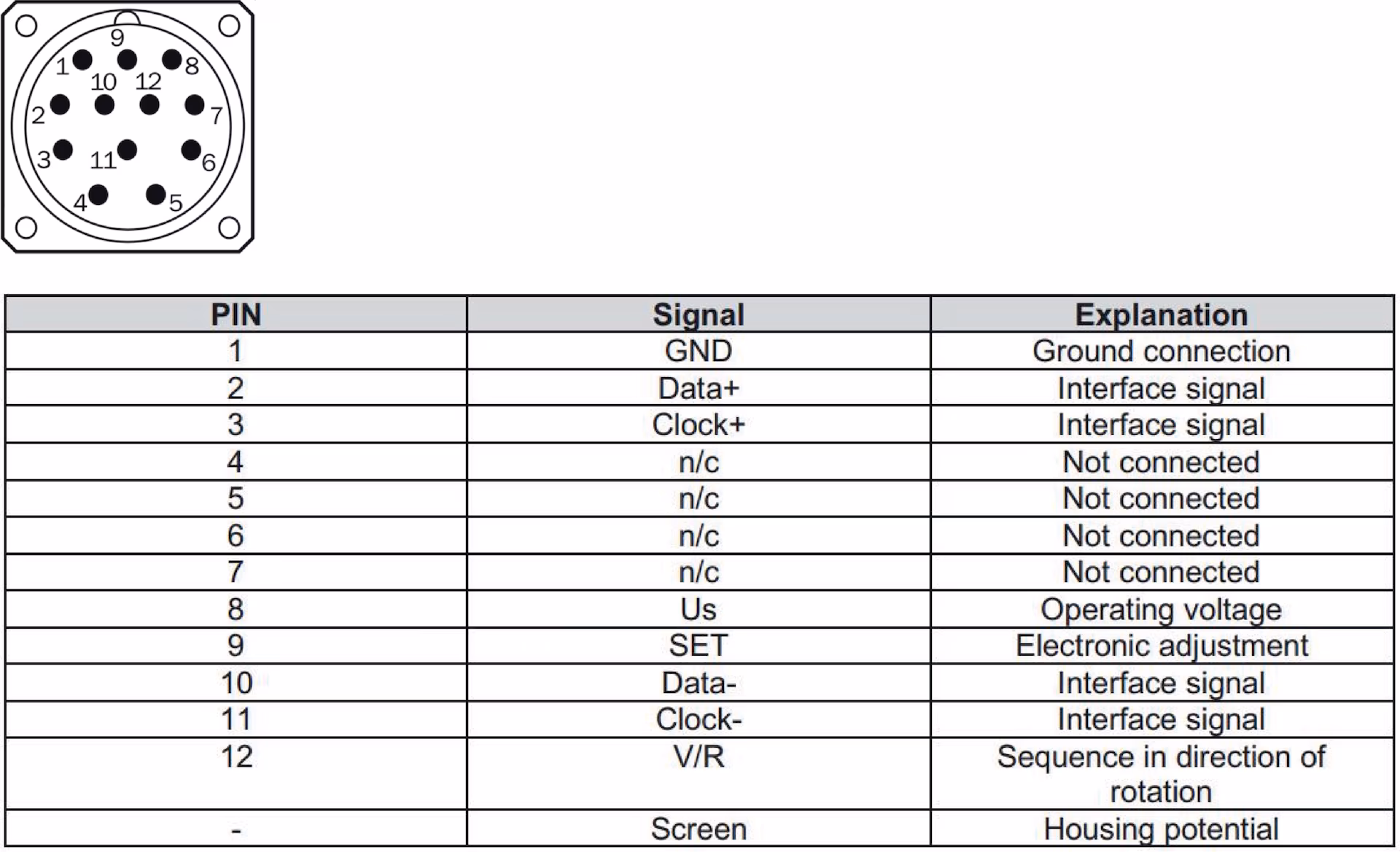

- 连接类型：
- Leitung, 8-adrig, mit Stecker, M23, universal, 0,1 m
- 电源电压：
- 4,5 V DC ... 32 V
- 功耗：
- ≤ 1,5 W (ohne Last)
- MTTFd:危险故障时间：
- 230 Jahre (EN ISO 13849-1) 1)

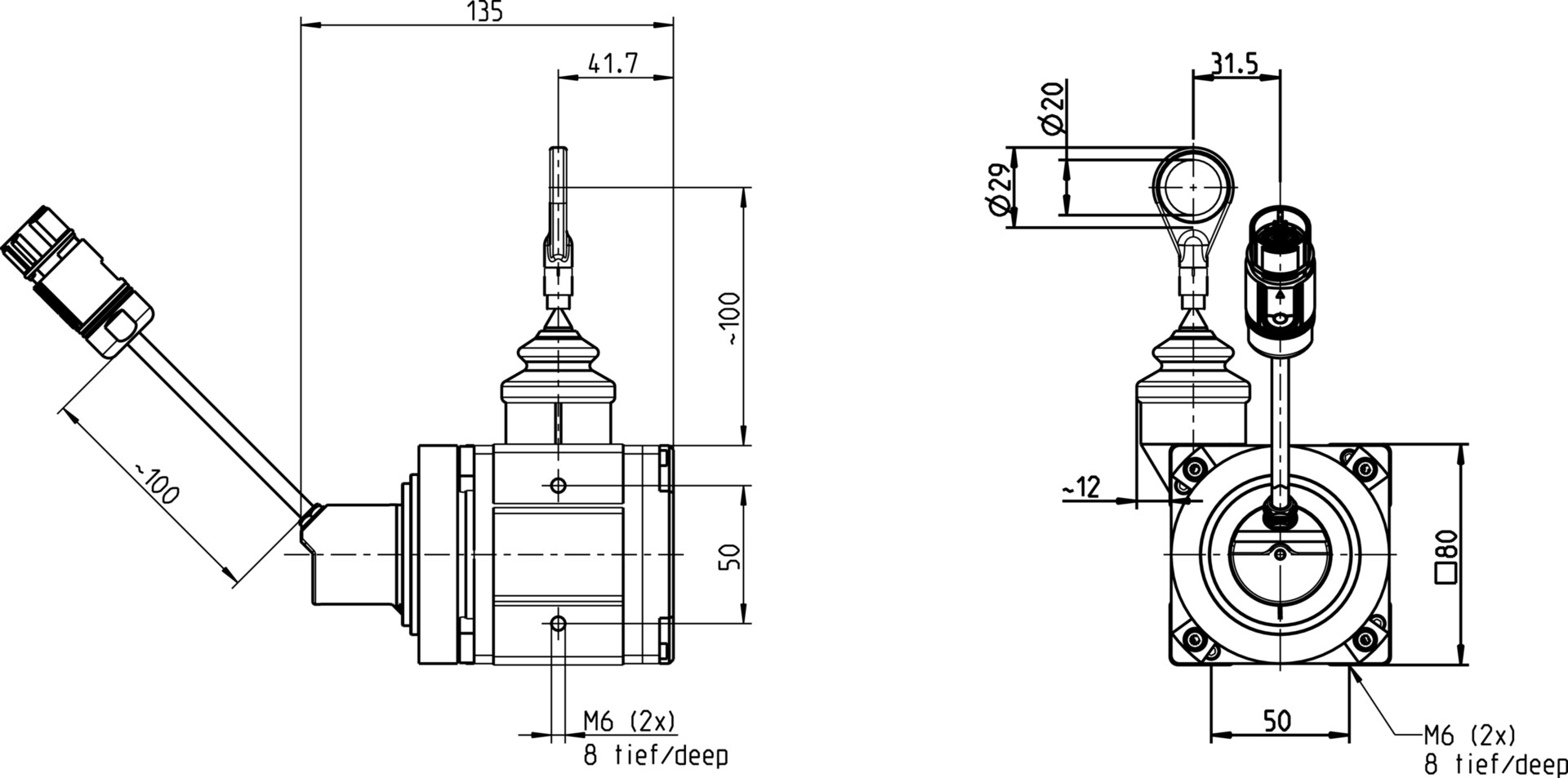

BTF08-A1ZM02S01 1133019机械数据
- 重量：
- 1,62 kg
- 材料、测量绳：
- Hoch flexible Stahllitze 1.4401 Edelstahl V4A
- 测量绳索直径：
- 1,35 mm
- 重量（测量绳索）：
- 7,1 g/m
- 材料，外壳拉线机构：
- Aluminium (eloxiert), Aluminiumdruckguss (vernickelt)
- 弹簧回弹力：
- 6 N ... 14 N 1)
- 每转绳索延伸长度：
- 200 mm
- 拉绳机构使用寿命：
- Typ. 1.000.000 Zyklen 2) 3)
- 实际绳索延伸长度：
- 2,2 m
- 绳索加速度：
- 40 m/s²
- 调整速度：
- 8 m/s
- 安装编码器：
- AHM36 SSI, AHM36A-S3PZ000S21, 1132998
- 附属力学：
- MRA-F080-102D2, 6028625
BTF08-A1ZM02S01 1133019环境数据
- EMC：
- Nach EN 61000-6-2 und EN 61000-6-3
- 保护类型：
- IP64, angebaute Mechanik
- IP66, Encoder (IEC 60529)
- IP67, Encoder (IEC 60529)
- 工作温度范围：
- –30 °C ... +70 °C
BTF08-A1ZM02S01 1133019分类
- ECLASS 5.0：
- 27270590
- ECLASS 5.1.4：
- 27270590
- ECLASS 6.0：
- 27270590
- ECLASS 6.2：
- 27270590
- ECLASS 7.0：
- 27270590
- ECLASS 8.0：
- 27270590
- ECLASS 8.1：
- 27270590
- ECLASS 9.0：
- 27270590
- ECLASS 10.0：
- 27270613
- ECLASS 11.0：
- 27270503
- ECLASS 12.0：
- 27270503
- ETIM 5.0：
- EC001486
- ETIM 6.0：
- EC001486
- ETIM 7.0：
- EC001486
- ETIM 8.0：
- EC001486
- UNSPSC 16.0901：
- 41112113
