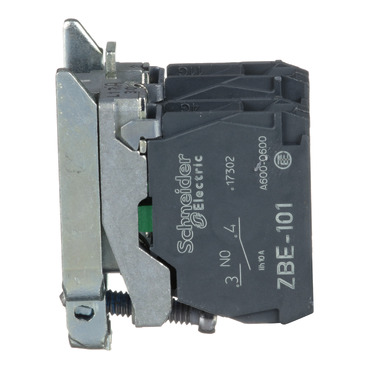

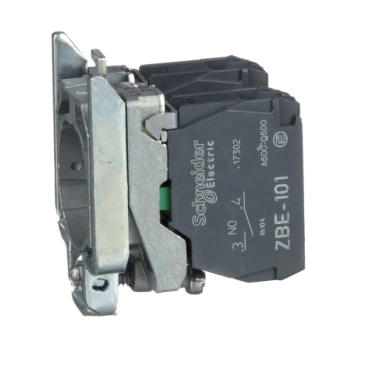

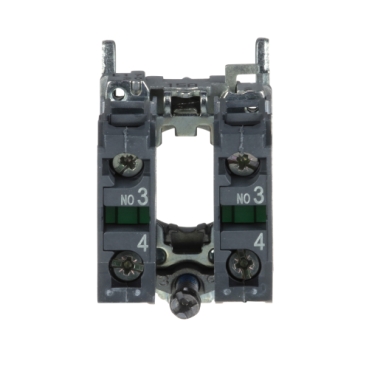

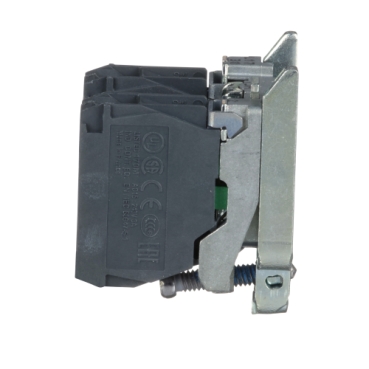

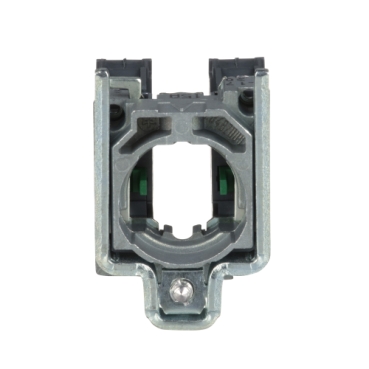

ZB4BZ103
ZB4BZ103基本信息
型号: ZB4BZ103
参考面价： 16.15 EUR
带安装法兰的辅助开关组，Harmony XB4，金属，22mm，30mm，2S，螺丝端子
- 模块化金属结构，安装快捷方便
- 非常适合在工业、机械和控制柜结构以及建筑中广泛使用
- 在恶劣的环境条件下具有最高的稳健性
- 前部元件和辅助开关之间具有良好的机械连接
- 多种辅助开关和附件可供选择
ZB4BZ103基本属性
净重：0.062 KG
ZB4BZ103主要特点
- 系列：
- Harmony XB4
- 产品或组件类型：
- Komplette Gehäuse-/Kontaktbaugruppe
- 设备的简短描述：
- ZB4
- 项圈材料：
- Zamak
- 不可分割数量的销售额：
- 1
- 前部元件类型：
- Standard
- 联系人的类型和组成：
- 2 S
- 触点的操作：
- Gestuft schaltend
- 接触块类型：
- Einfach
- 设备结构：
- Gehäuse
- Befestigungsflansch
- 终端：
- Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
- Schraubklemmenleisten, >= 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
ZB4BZ103主要特点
- 系列：
- Harmony XB4
- 产品或组件类型：
- Komplette Gehäuse-/Kontaktbaugruppe
- 设备的简短描述：
- ZB4
- 项圈材料：
- Zamak
- 不可分割数量的销售额：
- 1
- 前部元件类型：
- Standard
- 联系人的类型和组成：
- 2 S
- 触点的操作：
- Gestuft schaltend
- 接触块类型：
- Einfach
- 设备结构：
- Gehäuse
- Befestigungsflansch
- 终端：
- Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
- Schraubklemmenleisten, >= 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
ZB4BZ103其他功能
- CAD总宽度：
- 30 mm
- CAD总高度：
- 47 mm
- CAD总深度：
- 37 mm
- 端子说明ISO编号1：
- (13-14)S
- 产品重量：
- 0,062 kg
- 联系人的使用：
- Standardkontakte
- 正开口：
- Ohne
- 作业路线：
- 2,6 mm (Schließer, wechselnder elektrischer Zustand)
- 4,3 mm (Gesamtweg)
- 工作扭矩：
- 0,05 Nm Schließer, wechselnder elektrischer Zustand
- 机械使用寿命：
- 5000000 Zyklen
- [M] 拧紧力矩：
- 0,8…1,2 Nm entspricht IEC 60947-1
- 螺钉头形状：
- Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
- Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
- 接触材料：
- Silberlegierung (Ag/Ni)
- 短路保护：
- 10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
- [ih]露天的常规热流：
- 10 A entspricht IEC 60947-5-1
- [Ui]设计绝缘电压：
- 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
- [Uimp]设计抗震性：
- 6 kV entspricht IEC 60947-1
- [Ie]操作设计流程：
- 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
- 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
- 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
- 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
- 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
- 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
- 电气使用寿命：
- 10000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 10000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 10000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 10000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 10000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 电气可靠性：
- λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
- λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
- 设备显示：
- Grundlegende Unterbaugruppen
ZB4BZ103其他功能
- CAD总宽度：
- 30 mm
- CAD总高度：
- 47 mm
- CAD总深度：
- 37 mm
- 端子说明ISO编号1：
- (13-14)S
- 产品重量：
- 0,062 kg
- 联系人的使用：
- Standardkontakte
- 正开口：
- Ohne
- 作业路线：
- 2,6 mm (Schließer, wechselnder elektrischer Zustand)
- 4,3 mm (Gesamtweg)
- 工作扭矩：
- 0,05 Nm Schließer, wechselnder elektrischer Zustand
- 机械使用寿命：
- 5000000 Zyklen
- [M] 拧紧力矩：
- 0,8…1,2 Nm entspricht IEC 60947-1
- 螺钉头形状：
- Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
- Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
- Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
- 接触材料：
- Silberlegierung (Ag/Ni)
- 短路保护：
- 10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
- [ih]露天的常规热流：
- 10 A entspricht IEC 60947-5-1
- [Ui]设计绝缘电压：
- 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
- [Uimp]设计抗震性：
- 6 kV entspricht IEC 60947-1
- [Ie]操作设计流程：
- 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
- 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
- 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
- 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
- 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
- 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
- 电气使用寿命：
- 10000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 10000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 10000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 10000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 10000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
- 电气可靠性：
- λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
- λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
- 设备显示：
- Grundlegende Unterbaugruppen
ZB4BZ103装配
- 涂层：
- TH
- 储存环境温度：
- -40…70 °C
- 工作环境温度：
- -40…70 °C
- 保护等级（IP）：
- IP20 entspricht IEC 60529
- 标准：
- JIS C8201-5-1
- IEC 60947-1
- IEC 60947-5-4
- CSA C22.2 Nr. 14
- IEC 60947-5-1
- IEC 60947-5-5
- UL 508
- JIS C8201-1
- 产品认证：
- BV
- CSA
- UL
- DNV
- LROS (Lloyds register of shipping)
- GL
- 抗振动性：
- 5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
- 抗冲击性：
- 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
- 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
ZB4BZ103装配
- 涂层：
- TH
- 储存环境温度：
- -40…70 °C
- 工作环境温度：
- -40…70 °C
- 保护等级（IP）：
- IP20 entspricht IEC 60529
- 标准：
- JIS C8201-5-1
- IEC 60947-1
- IEC 60947-5-4
- CSA C22.2 Nr. 14
- IEC 60947-5-1
- IEC 60947-5-5
- UL 508
- JIS C8201-1
- 产品认证：
- BV
- CSA
- UL
- DNV
- LROS (Lloyds register of shipping)
- GL
- 抗振动性：
- 5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
- 抗冲击性：
- 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
- 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
ZB4BZ103包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 4,400 cm
- VPE 1宽度：
- 3,400 cm
- VPE 1长度：
- 5,400 cm
- VPE 1重量：
- 61,000 g
- VPE 2类型：
- BB1
- VPE 2数量：
- 5
- VPE 2高度：
- 4,400 cm
- VPE 2宽度：
- 3,400 cm
- VPE 2长度：
- 26,500 cm
- VPE 2重量：
- 306,000 g
- VPE 3类型：
- S03
- VPE 3数量：
- 200
- VPE 3高度：
- 30,000 cm
- VPE 3宽度：
- 30,000 cm
- VPE 3长度：
- 40,000 cm
- VPE 3重量：
- 12,776 kg
ZB4BZ103包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 4,400 cm
- VPE 1宽度：
- 3,400 cm
- VPE 1长度：
- 5,400 cm
- VPE 1重量：
- 61,000 g
- VPE 2类型：
- BB1
- VPE 2数量：
- 5
- VPE 2高度：
- 4,400 cm
- VPE 2宽度：
- 3,400 cm
- VPE 2长度：
- 26,500 cm
- VPE 2重量：
- 306,000 g
- VPE 3类型：
- S03
- VPE 3数量：
- 200
- VPE 3高度：
- 30,000 cm
- VPE 3宽度：
- 30,000 cm
- VPE 3长度：
- 40,000 cm
- VPE 3重量：
- 12,776 kg
ZB4BZ103合同担保
- 保证：
- 18 months
ZB4BZ103合同担保
- 保证：
- 18 months
