TM3DQ16TK
TM3DQ16TK基本信息
型号: TM3DQ16TK

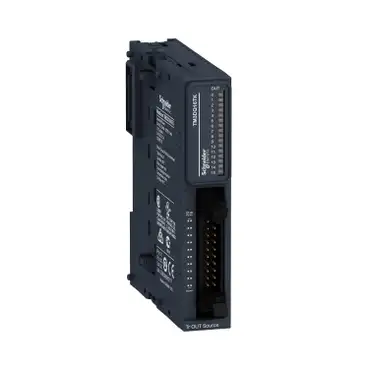

数字输出模块，Modicon TM3，16个输出，24 VDC，源极晶体管，HE10
- 产品的环保性更多信息
TM3DQ16TK基本属性
净重：0.720 KG
长度：81 mm
宽度：21 mm
高度：90 mm
TM3DQ16TK主要特点
- 系列：
- Modicon TM3
- 产品或组件类型：
- Digitales Ausgangsmodul
- 兼容的产品系列：
- Modicon M241
- Modicon M251
- Modicon M221
- Modicon M262
- 离散输出类型：
- Transistor
- 数字输出数量：
- 16
- 离散输出逻辑：
- Positive Logik (Source)
- 离散输出电压：
- 24 V DC für Transistorausgang
- 离散输出电流：
- 100 mA für Transistorausgang
TM3DQ16TK主要特点
- 系列：
- Modicon TM3
- 产品或组件类型：
- Digitales Ausgangsmodul
- 兼容的产品系列：
- Modicon M241
- Modicon M251
- Modicon M221
- Modicon M262
- 离散输出类型：
- Transistor
- 数字输出数量：
- 16
- 离散输出逻辑：
- Positive Logik (Source)
- 离散输出电压：
- 24 V DC für Transistorausgang
- 离散输出电流：
- 100 mA für Transistorausgang
TM3DQ16TK其他功能
- 离散I/O数：
- 16
- 电流消耗：
- 5 mA bei 5 V DC bei über Busstecker (in Zustand off)
- 0 mA bei 24 V DC bei über Busstecker (in Zustand off)
- 15 mA bei 5 V DC bei über Busstecker (in Zustand on)
- 20 mA bei 24 V DC bei über Busstecker (in Zustand on)
- 响应时间：
- 450 µs (einschalten)
- 450 µs (ausschalten)
- 最大泄漏电流：
- 0,1 mA für Transistorausgang
- 最大电压降：
- <0,4 V
- 最大钨负载：
- <9,6 W für Transistorausgang
- 本地信号：
- 1 LED pro Kanal (grün) für Ausgangsstatus
- 电气连接：
- HE 10-Steckerfür Ausgänge
- 设备之间的最大电缆距离：
- Ungeschirmtes Kabel: <5 m für Transistorausgang
- 隔离：
- Zwischen Ausgang und interner Logik bei 500 V AC
- Nicht isoliert zwischen Ausgängen
- 标记：
- CE
- 安装支架：
- Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
- Hutschiene TH35-7.5 Schiene entspricht IEC 60715
- Blech o Tafel m Befsatz
- 身高：
- 90 mm
- 深度：
- 81,3 mm
- 宽度：
- 21,4 mm
- 产品重量：
- 0,72 kg
TM3DQ16TK其他功能
- 离散I/O数：
- 16
- 电流消耗：
- 5 mA bei 5 V DC bei über Busstecker (in Zustand off)
- 0 mA bei 24 V DC bei über Busstecker (in Zustand off)
- 15 mA bei 5 V DC bei über Busstecker (in Zustand on)
- 20 mA bei 24 V DC bei über Busstecker (in Zustand on)
- 响应时间：
- 450 µs (einschalten)
- 450 µs (ausschalten)
- 最大泄漏电流：
- 0,1 mA für Transistorausgang
- 最大电压降：
- <0,4 V
- 最大钨负载：
- <9,6 W für Transistorausgang
- 本地信号：
- 1 LED pro Kanal (grün) für Ausgangsstatus
- 电气连接：
- HE 10-Steckerfür Ausgänge
- 设备之间的最大电缆距离：
- Ungeschirmtes Kabel: <5 m für Transistorausgang
- 隔离：
- Zwischen Ausgang und interner Logik bei 500 V AC
- Nicht isoliert zwischen Ausgängen
- 标记：
- CE
- 安装支架：
- Zylinderkopf Typ TH35-15 Schiene entspricht IEC 60715
- Hutschiene TH35-7.5 Schiene entspricht IEC 60715
- Blech o Tafel m Befsatz
- 身高：
- 90 mm
- 深度：
- 81,3 mm
- 宽度：
- 21,4 mm
- 产品重量：
- 0,72 kg
TM3DQ16TK装配
- 标准：
- IEC 61131-2
- 产品认证：
- cULus
- CE
- UKCA
- RCM
- EAC
- cULus HazLoc
- 抗静电放电：
- 8 kV in der Luft entspricht IEC 61000-4-2
- 4 kV bei Kontakt entspricht IEC 61000-4-2
- 对电磁场的抵抗力：
- 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3
- 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3
- 1 V/m 2 GHz - 3 GHz entspricht IEC 61000-4-3
- 对磁场的抵抗力：
- 30 A/m 50/60 Hz entspricht IEC 61000-4-8
- 抗短干扰信号：
- 1 kV für E/A entspricht IEC 61000-4-4
- 抗冲击性：
- 1 kV E/A Gleichtakt entspricht IEC 61000-4-5 DC
- 抵抗无线电频率引起的传导干扰：
- 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6
- 3 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL)
- 电磁发射：
- Ausgestrahlte Emissionen - Teststufe: 40 dBμV/m QP Klasse A ( 10 m) bei 30…230 MHz entspricht IEC 55011
- Ausgestrahlte Emissionen - Teststufe: 47 dBμV/m QP Klasse A ( 10 m) bei 230…1000 MHz entspricht IEC 55011
- 工作环境温度：
- -10…35 °C senkrechter Einbau
- -10…55 °C waagerechter Einbau
- 储存环境温度：
- -25…70 °C
- 相对湿度：
- 10…95 %, Betauung nicht zulässig (in operation)
- 10…95 %, Betauung nicht zulässig (bei Lagerung)
- 保护等级（IP）：
- IP20 mit montierter Abdeckung
- 污染程度：
- 2
- 工作高度：
- 0 - 2.000 m
- 存储高度：
- 0…3000 m
- 抗振动性：
- 3,5 mm bei 5…8,4 Hz auf DIN-Schiene
- 3 gn bei 8,4…150 Hz auf DIN-Schiene
- 3,5 mm bei 5…8,4 Hz auf Schalttafel
- 3 gn bei 8,4…150 Hz auf Schalttafel
- 抗冲击性：
- 15 gn für 11 ms
TM3DQ16TK装配
- 标准：
- IEC 61131-2
- 产品认证：
- cULus
- CE
- UKCA
- RCM
- EAC
- cULus HazLoc
- 抗静电放电：
- 8 kV in der Luft entspricht IEC 61000-4-2
- 4 kV bei Kontakt entspricht IEC 61000-4-2
- 对电磁场的抵抗力：
- 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3
- 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3
- 1 V/m 2 GHz - 3 GHz entspricht IEC 61000-4-3
- 对磁场的抵抗力：
- 30 A/m 50/60 Hz entspricht IEC 61000-4-8
- 抗短干扰信号：
- 1 kV für E/A entspricht IEC 61000-4-4
- 抗冲击性：
- 1 kV E/A Gleichtakt entspricht IEC 61000-4-5 DC
- 抵抗无线电频率引起的传导干扰：
- 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6
- 3 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL)
- 电磁发射：
- Ausgestrahlte Emissionen - Teststufe: 40 dBμV/m QP Klasse A ( 10 m) bei 30…230 MHz entspricht IEC 55011
- Ausgestrahlte Emissionen - Teststufe: 47 dBμV/m QP Klasse A ( 10 m) bei 230…1000 MHz entspricht IEC 55011
- 工作环境温度：
- -10…35 °C senkrechter Einbau
- -10…55 °C waagerechter Einbau
- 储存环境温度：
- -25…70 °C
- 相对湿度：
- 10…95 %, Betauung nicht zulässig (in operation)
- 10…95 %, Betauung nicht zulässig (bei Lagerung)
- 保护等级（IP）：
- IP20 mit montierter Abdeckung
- 污染程度：
- 2
- 工作高度：
- 0 - 2.000 m
- 存储高度：
- 0…3000 m
- 抗振动性：
- 3,5 mm bei 5…8,4 Hz auf DIN-Schiene
- 3 gn bei 8,4…150 Hz auf DIN-Schiene
- 3,5 mm bei 5…8,4 Hz auf Schalttafel
- 3 gn bei 8,4…150 Hz auf Schalttafel
- 抗冲击性：
- 15 gn für 11 ms
TM3DQ16TK包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 7,5 cm
- VPE 1宽度：
- 12,5 cm
- VPE 1长度：
- 10,5 cm
- VPE 1重量：
- 175,0 g
- VPE 2类型：
- S04
- VPE 2数量：
- 42
- VPE 2高度：
- 30 cm
- VPE 2宽度：
- 40 cm
- VPE 2长度：
- 60 cm
- VPE 2重量：
- 8,628 kg
- VPE 3类型：
- P12
- VPE 3数量：
- 504
- VPE 3高度：
- 75 cm
- VPE 3宽度：
- 120 cm
- VPE 3长度：
- 80 cm
- VPE 3重量：
- 116 kg
TM3DQ16TK包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 7,5 cm
- VPE 1宽度：
- 12,5 cm
- VPE 1长度：
- 10,5 cm
- VPE 1重量：
- 175,0 g
- VPE 2类型：
- S04
- VPE 2数量：
- 42
- VPE 2高度：
- 30 cm
- VPE 2宽度：
- 40 cm
- VPE 2长度：
- 60 cm
- VPE 2重量：
- 8,628 kg
- VPE 3类型：
- P12
- VPE 3数量：
- 504
- VPE 3高度：
- 75 cm
- VPE 3宽度：
- 120 cm
- VPE 3长度：
- 80 cm
- VPE 3重量：
- 116 kg
TM3DQ16TK合同担保
- 保证：
- 18 Monate
TM3DQ16TK合同担保
- 保证：
- 18 Monate
