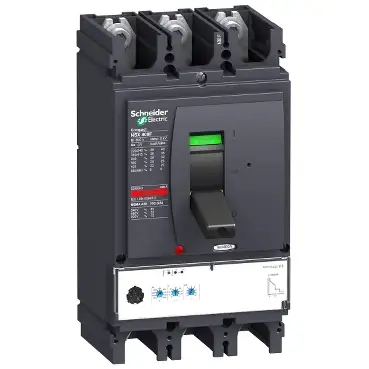

Schneider LV432695原厂跨境代采
Schneider LV432695原厂跨境代采
LV432695基本信息

型号: LV432695

ComPact NSX400H紧凑型断路器，带Micrologic 2.3 3P3D 160-400A，70kA/415V AC
  • 产品的环保性更多信息
LV432695基本属性
净重：6.050 KG
LV432695主要特点
系列：
ComPact
品名：
ComPact NSX
系列：
ComPact NSX400 - 630
设备的简短描述：
NSX400H
产品或组件类型：
Leistungsschalter
设备应用程序：
Verteilung
极数：
3P
受保护电杆说明：
3t
[In]设计电流：
400 A bei 40 °C
[Ue]工作设计电压：
690 V AC 50/60 Hz
网络类型：
AC
网络频率：
50/60 Hz
适用于绝缘：
Ja entspricht EN/IEC 60947-2
使用类别：
Kategorie A
[Icu]设计短路开关容量：
  • 85 kA bei 240 V AC 50/60 Hz entspricht UL 508
  • 65 kA bei 480 V AC 50/60 Hz entspricht UL 508
  • 100 kA Icu bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2
  • 35 kA Icu bei 525 V AC 50/60 Hz entspricht IEC 60947-2
  • 50 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2
  • 65 kA Icu bei 440 V AC 50/60 Hz entspricht IEC 60947-2
  • 70 kA Icu bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2
  • 20 kA bei 600 V AC 50/60 Hz entspricht UL 508
  • 20 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2
性能水平：
H 70 kA 415 V AC
触发器名称：
Micrologic 2.3
触发器技术：
Elektronisch
触发保护功能：
LSoI
控件类型：
Kippschalter
断路器组件类型：
Fixiert
LV432695主要特点
系列：
ComPact
品名：
ComPact NSX
系列：
ComPact NSX400 - 630
设备的简短描述：
NSX400H
产品或组件类型：
Leistungsschalter
设备应用程序：
Verteilung
极数：
3P
受保护电杆说明：
3t
[In]设计电流：
400 A bei 40 °C
[Ue]工作设计电压：
690 V AC 50/60 Hz
网络类型：
AC
网络频率：
50/60 Hz
适用于绝缘：
Ja entspricht EN/IEC 60947-2
使用类别：
Kategorie A
[Icu]设计短路开关容量：
  • 85 kA bei 240 V AC 50/60 Hz entspricht UL 508
  • 65 kA bei 480 V AC 50/60 Hz entspricht UL 508
  • 100 kA Icu bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2
  • 35 kA Icu bei 525 V AC 50/60 Hz entspricht IEC 60947-2
  • 50 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2
  • 65 kA Icu bei 440 V AC 50/60 Hz entspricht IEC 60947-2
  • 70 kA Icu bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2
  • 20 kA bei 600 V AC 50/60 Hz entspricht UL 508
  • 20 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2
性能水平：
H 70 kA 415 V AC
触发器名称：
Micrologic 2.3
触发器技术：
Elektronisch
触发保护功能：
LSoI
控件类型：
Kippschalter
断路器组件类型：
Fixiert
LV432695其他功能
[Ui]设计绝缘电压：
800 V AC 50/60 Hz
[Uimp]设计抗震性：
8 kV
[Ics]设计短路开关容量：
  • 11 kA bei 525 V AC 50/60 Hz entspricht IEC 60947-2
  • 10 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2
  • 100 kA bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2
  • 50 kA bei 500 V AC 50/60 Hz entspricht IEC 60947-2
  • 65 kA bei 440 V AC 50/60 Hz entspricht IEC 60947-2
  • 70 kA bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2
机械使用寿命：
15000 Zyklen
电气使用寿命：
  • 3000 Zyklen bei 690 V In
  • 6000 Zyklen bei 690 V In/2
  • 6000 Zyklen bei 440 V In
  • 12000 Zyklen bei 440 V In/2
安装支架：
Rückwand
顶部的连接：
Vorne
底部连接：
Vorne
连接网格：
45 mm
保护类型：
  • L : für Überlastschutz (Langzeit)
  • SO : für Kurzzeit-Kurzschlussschutz mit fester Verzögerung
  • I : für unverzögerter Kurzschlussschutz
触发器功率：
400 A bei 40 °C
[Ir]长期记录的设置类型（热保护）：
9 regelbare Einstellungen
[Ir]长期保护摄入量设定范围：
160 - 400 A
[tr]设置长期保护延迟的类型：
Fixiert
[tr]长期保护延时调整范围：
16 s bei 6 x Ir
热储存：
20 Minuten vor und nach der Auslösung
[Isd]设置短期保护的类型：
9 regelbare Einstellungen
[Isd]短期保护整定范围：
1,5 - 10 x Ir
[tsd]设置短期保护延迟的类型：
Fixiert
[Ii]立即短路保护的设置类型：
Fixiert
[Ii]立即短路保护整定范围：
4.800 A
接地故障保护：
Ohne
区域选择性锁定ZSI：
Ohne
电气辅助槽的数量：
6 Steckplatz (Steckplätze)
本地信号：
  • Blinkende LED (grün) für betriebsbereit
  • LED 105 % Ir (rot) für Überlast
  • LED 90 % Ir (orange) für Überlast
宽度B：
140 mm
高度H：
255 mm
深度（T）：
110 mm
产品重量：
6,05 kg
LV432695其他功能
[Ui]设计绝缘电压：
800 V AC 50/60 Hz
[Uimp]设计抗震性：
8 kV
[Ics]设计短路开关容量：
  • 11 kA bei 525 V AC 50/60 Hz entspricht IEC 60947-2
  • 10 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2
  • 100 kA bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2
  • 50 kA bei 500 V AC 50/60 Hz entspricht IEC 60947-2
  • 65 kA bei 440 V AC 50/60 Hz entspricht IEC 60947-2
  • 70 kA bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2
机械使用寿命：
15000 Zyklen
电气使用寿命：
  • 3000 Zyklen bei 690 V In
  • 6000 Zyklen bei 690 V In/2
  • 6000 Zyklen bei 440 V In
  • 12000 Zyklen bei 440 V In/2
安装支架：
Rückwand
顶部的连接：
Vorne
底部连接：
Vorne
连接网格：
45 mm
保护类型：
  • L : für Überlastschutz (Langzeit)
  • SO : für Kurzzeit-Kurzschlussschutz mit fester Verzögerung
  • I : für unverzögerter Kurzschlussschutz
触发器功率：
400 A bei 40 °C
[Ir]长期记录的设置类型（热保护）：
9 regelbare Einstellungen
[Ir]长期保护摄入量设定范围：
160 - 400 A
[tr]设置长期保护延迟的类型：
Fixiert
[tr]长期保护延时调整范围：
16 s bei 6 x Ir
热储存：
20 Minuten vor und nach der Auslösung
[Isd]设置短期保护的类型：
9 regelbare Einstellungen
[Isd]短期保护整定范围：
1,5 - 10 x Ir
[tsd]设置短期保护延迟的类型：
Fixiert
[Ii]立即短路保护的设置类型：
Fixiert
[Ii]立即短路保护整定范围：
4.800 A
接地故障保护：
Ohne
区域选择性锁定ZSI：
Ohne
电气辅助槽的数量：
6 Steckplatz (Steckplätze)
本地信号：
  • Blinkende LED (grün) für betriebsbereit
  • LED 105 % Ir (rot) für Überlast
  • LED 90 % Ir (orange) für Überlast
宽度B：
140 mm
高度H：
255 mm
深度（T）：
110 mm
产品重量：
6,05 kg
LV432695装配
标准：
EN/IEC 60947
产品认证：
  • CCC
  • EAC
  • Marine
浪涌类别：
Klasse II
防震等级：
Klasse II
污染程度：
3 entspricht IEC 60664-1
保护等级（IP）：
IP40 entspricht IEC 60529
保护类型（IK）：
IK07 entspricht IEC 62262
工作环境温度：
-25…70 °C
储存环境温度：
-50…85 °C
相对湿度：
0…95 %
工作高度：
  • 0 - 2.000 m ohne Leistungsminderung
  • 2.000 - 5.000 m mit Unterlastung
LV432695装配
标准：
EN/IEC 60947
产品认证：
  • CCC
  • EAC
  • Marine
浪涌类别：
Klasse II
防震等级：
Klasse II
污染程度：
3 entspricht IEC 60664-1
保护等级（IP）：
IP40 entspricht IEC 60529
保护类型（IK）：
IK07 entspricht IEC 62262
工作环境温度：
-25…70 °C
储存环境温度：
-50…85 °C
相对湿度：
0…95 %
工作高度：
  • 0 - 2.000 m ohne Leistungsminderung
  • 2.000 - 5.000 m mit Unterlastung
LV432695包装单位
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
15,0 cm
VPE 1宽度：
16,2 cm
VPE 1长度：
29,0 cm
VPE 1重量：
5,582 kg
VPE 2类型：
S04
VPE 2数量：
3
VPE 2高度：
30,0 cm
VPE 2宽度：
40,0 cm
VPE 2长度：
60,0 cm
VPE 2重量：
17,512 kg
LV432695包装单位
VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
15,0 cm
VPE 1宽度：
16,2 cm
VPE 1长度：
29,0 cm
VPE 1重量：
5,582 kg
VPE 2类型：
S04
VPE 2数量：
3
VPE 2高度：
30,0 cm
VPE 2宽度：
40,0 cm
VPE 2长度：
60,0 cm
VPE 2重量：
17,512 kg
LV432695合同担保
保证：
18 months
LV432695合同担保
保证：
18 months
