法国Schneider

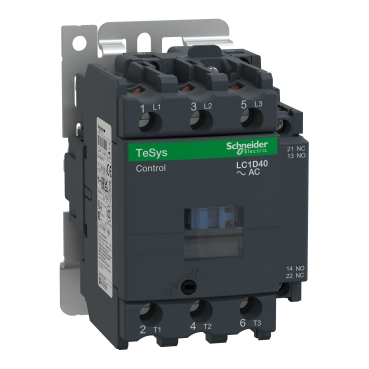

Schneider LC1D40M7
型号: LC1D40M7
TeSys LC1-D保护器，3p，AC-3 440V 40A，线圈220V AC
- 产品的环保性更多信息
Schneider LC1D40M7 基本属性
净重：1.400 KG
长度：119 mm
宽度：75 mm
高度：127 mm
Schneider LC1D40M7 主要特点
- 系列：
- TeSys
- 系列：
- TeSys Deca
- 产品或组件类型：
- Schütz
- 设备的简短描述：
- LC1D
- 接触器的应用：
- Motorsteuerung
- Ohmsche Last
- 使用类别：
- AC-1
- AC-4
- AC-2
- AC-3
- AC-3e
- 电杆说明：
- 3P
- [Ue]工作设计电压：
- Stromkreis: <= 690 V AC 25 - 400 Hz
- [Ie]操作设计流程：
- 40 A (bei <60 °C) bei <= 440 V AC AC-3 für Stromkreis
- 60 A (bei <60 °C) bei <= 440 V AC AC-1 für Stromkreis
- 40 A (bei <60 °C) bei <= 440 V AC AC-3e für Stromkreis
- [Uc]控制电路电压：
- 220 V AC 50/60 Hz
Schneider LC1D40M7 主要特点
- 系列：
- TeSys
- 系列：
- TeSys Deca
- 产品或组件类型：
- Schütz
- 设备的简短描述：
- LC1D
- 接触器的应用：
- Motorsteuerung
- Ohmsche Last
- 使用类别：
- AC-1
- AC-4
- AC-2
- AC-3
- AC-3e
- 电杆说明：
- 3P
- [Ue]工作设计电压：
- Stromkreis: <= 690 V AC 25 - 400 Hz
- [Ie]操作设计流程：
- 40 A (bei <60 °C) bei <= 440 V AC AC-3 für Stromkreis
- 60 A (bei <60 °C) bei <= 440 V AC AC-1 für Stromkreis
- 40 A (bei <60 °C) bei <= 440 V AC AC-3e für Stromkreis
- [Uc]控制电路电压：
- 220 V AC 50/60 Hz
Schneider LC1D40M7 其他功能
- Motorleistung (kW)：
- 18,5 kW bei 380 - 400 V AC 50 Hz (AC-3)
- 22 kW bei 500 V AC 50 Hz (AC-3)
- 30 kW bei 660 - 690 V AC 50 Hz (AC-3)
- 22 kW bei 1.000 V AC 50 Hz (AC-3)
- 22 kW bei 415 V AC 50 Hz (AC-3)
- 22 kW bei 440 V AC 50 Hz (AC-3)
- 11 kW bei 220 - 230 V AC 50 Hz (AC-3)
- 9 kW bei 400 V AC 50 Hz (AC-4)
- 18,5 kW bei 380 - 400 V AC 50 Hz (AC-3e)
- 22 kW bei 500 V AC 50 Hz (AC-3e)
- 30 kW bei 660 - 690 V AC 50 Hz (AC-3e)
- 22 kW bei 1.000 V AC 50 Hz (AC-3e)
- 22 kW bei 415 V AC 50 Hz (AC-3e)
- 22 kW bei 440 V AC 50 Hz (AC-3e)
- 11 kW bei 220 - 230 V AC 50 Hz (AC-3e)
- Motorleistung PS (UL / CSA Standards)：
- 3 hp bei 115 V AC 60 Hz für 1 Phase Motoren
- 5 hp bei 230/240 V AC 60 Hz für 1 Phase Motoren
- 10 hp bei 200/208 V AC 60 Hz für 3 Phasen Motoren
- 10 hp bei 230/240 V AC 60 Hz für 3 Phasen Motoren
- 30 hp bei 460/480 V AC 60 Hz für 3 Phasen Motoren
- 30 hp bei 575/600 V AC 60 Hz für 3 Phasen Motoren
- 兼容性代码：
- LC1D
- 动力支柱触点组成：
- 3 S
- 安全罩：
- Mit
- [ih]露天的常规热流：
- 10 A (bei 60 °C) für Steuerkreis
- 60 A (bei 60 °C) für Stromkreis
- [Irms]：
- 800 A bei 440 V für Stromkreis entspricht IEC 60947
- 140 A AC für Steuerkreis entspricht IEC 60947-5-1
- 额定中断容量：
- 800 A bei 440 V für Stromkreis entspricht IEC 60947
- 相关套期保值：
- 10 A gG für Steuerkreis entspricht IEC 60947-5-1
- 80 A gG bei <= 690 V Koordination Typ 1 für Stromkreis
- 80 A gG bei <= 690 V Koordination Typ 2 für Stromkreis
- 每极功率损耗：
- 5,4 W AC-1
- 2,4 W AC-3
- 2,4 W AC-3e
- [Ui]设计绝缘电压：
- Steuerkreis: 600 V CSA zertifiziert
- Steuerkreis: 600 V UL zertifiziert
- Stromkreis: 600 V CSA zertifiziert
- Stromkreis: 600 V UL zertifiziert
- Steuerkreis: 690 V entspricht IEC 60947-1
- Stromkreis: 690 V entspricht IEC 60947-1
- 浪涌类别：
- III
- [Uimp]设计抗震性：
- 8 kV entspricht IEC 60947
- 安全级别：
- B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
- B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1
- 机械使用寿命：
- 6000000 Zyklen
- 控制电路类型：
- AC bei 50/60 Hz
- 线圈技术：
- Ohne eingebaute Amplitudenbegrenzerdiode
- 控制电路电压限制：
- 0,3 - 0,6 Uc (-40…70 °C):Abfallspannung AC 50/60 Hz
- 0,8 - 1,1Uc (-40…60 °C):Betrieb AC 50 Hz
- 0,85 - 1,1 Uc (-40…60 °C):Betrieb AC 60 Hz
- 1 - 1,1 Uc (60…70 °C):Betrieb AC 50/60 Hz
- 拧紧功率（VA）：
- 140 VA cos phi 0,75 (bei 20 °C)
- 160 VA cos phi 0,75 (bei 20 °C)
- 保持功耗（VA）：
- 13 VA 60 Hz cos phi 0,3 (bei 20 °C)
- 15 VA 50 Hz cos phi 0,3 (bei 20 °C)
- 热量排放：
- 4…5 W at 50/60 Hz for Steuerkreis
- 运行时间：
- 4 - 19 ms Öffnung
- 12 - 26 ms Schließung
- 最大工作速率：
- 3600 cyc/h 60 °C
- 终端：
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: fest
- Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: fest
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Stromkreis: Schraubklemmen 1 2,5…25 mm² - Kabelfestigkeit: fest
- Stromkreis: Schraubklemmen 2 2,5…16 mm² - Kabelfestigkeit: fest
- Stromkreis: Schraubklemmen 1 2,5…25 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Stromkreis: Schraubklemmen 2 2,5…16 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Stromkreis: Schraubklemmen 1 2,5…25 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Stromkreis: Schraubklemmen 2 2,5…10 mm² - Kabelfestigkeit: flexibel mit Kabelende
- [M] 拧紧力矩：
- Steuerkreis: 1,7 Nm - auf Schraubklemmenleiste - mit Schraubenzieher flach Ø 6
- Steuerkreis: 1,7 Nm - auf Schraubklemmenleiste - mit Schraubenzieher Philips Nr. 2
- Stromkreis: 5 Nm - auf Schraubklemme - mit Schraubenzieher flach Ø 6 bis Ø 8
- Steuerkreis: 1,7 Nm - auf Kabelschuhe - mit Schraubenzieher Position Nr. 2
- 建立辅助联系人：
- 1 S + 1 Ö
- 辅助触点类型：
- Typ mechanisch verbunden 1 S + 1 Ö entspricht IEC 60947-5-1
- Typ Spiegelkontakt 1 Ö entspricht IEC 60947-4-1
- 端子说明ISO编号1：
- (21-22)Ö
- (13-14)S
- (A1-A2)CO
- 最小开关电压：
- 17 V for Steuerkreis
- 最小开关电流：
- 5 mA for Steuerkreis
- 绝缘电阻：
- > 10 MOhm for Steuerkreis
- 非重叠时间：
- 1,5 ms bei Aberregung zwischen Öffnern und Schließern
- 1,5 ms bei Ansteuerung zwischen Öffnern und Schließern
- 安装支架：
- Platte
- Schiene
Schneider LC1D40M7 其他功能
- Motorleistung (kW)：
- 18,5 kW bei 380 - 400 V AC 50 Hz (AC-3)
- 22 kW bei 500 V AC 50 Hz (AC-3)
- 30 kW bei 660 - 690 V AC 50 Hz (AC-3)
- 22 kW bei 1.000 V AC 50 Hz (AC-3)
- 22 kW bei 415 V AC 50 Hz (AC-3)
- 22 kW bei 440 V AC 50 Hz (AC-3)
- 11 kW bei 220 - 230 V AC 50 Hz (AC-3)
- 9 kW bei 400 V AC 50 Hz (AC-4)
- 18,5 kW bei 380 - 400 V AC 50 Hz (AC-3e)
- 22 kW bei 500 V AC 50 Hz (AC-3e)
- 30 kW bei 660 - 690 V AC 50 Hz (AC-3e)
- 22 kW bei 1.000 V AC 50 Hz (AC-3e)
- 22 kW bei 415 V AC 50 Hz (AC-3e)
- 22 kW bei 440 V AC 50 Hz (AC-3e)
- 11 kW bei 220 - 230 V AC 50 Hz (AC-3e)
- Motorleistung PS (UL / CSA Standards)：
- 3 hp bei 115 V AC 60 Hz für 1 Phase Motoren
- 5 hp bei 230/240 V AC 60 Hz für 1 Phase Motoren
- 10 hp bei 200/208 V AC 60 Hz für 3 Phasen Motoren
- 10 hp bei 230/240 V AC 60 Hz für 3 Phasen Motoren
- 30 hp bei 460/480 V AC 60 Hz für 3 Phasen Motoren
- 30 hp bei 575/600 V AC 60 Hz für 3 Phasen Motoren
- 兼容性代码：
- LC1D
- 动力支柱触点组成：
- 3 S
- 安全罩：
- Mit
- [ih]露天的常规热流：
- 10 A (bei 60 °C) für Steuerkreis
- 60 A (bei 60 °C) für Stromkreis
- [Irms]：
- 800 A bei 440 V für Stromkreis entspricht IEC 60947
- 140 A AC für Steuerkreis entspricht IEC 60947-5-1
- 额定中断容量：
- 800 A bei 440 V für Stromkreis entspricht IEC 60947
- 相关套期保值：
- 10 A gG für Steuerkreis entspricht IEC 60947-5-1
- 80 A gG bei <= 690 V Koordination Typ 1 für Stromkreis
- 80 A gG bei <= 690 V Koordination Typ 2 für Stromkreis
- 每极功率损耗：
- 5,4 W AC-1
- 2,4 W AC-3
- 2,4 W AC-3e
- [Ui]设计绝缘电压：
- Steuerkreis: 600 V CSA zertifiziert
- Steuerkreis: 600 V UL zertifiziert
- Stromkreis: 600 V CSA zertifiziert
- Stromkreis: 600 V UL zertifiziert
- Steuerkreis: 690 V entspricht IEC 60947-1
- Stromkreis: 690 V entspricht IEC 60947-1
- 浪涌类别：
- III
- [Uimp]设计抗震性：
- 8 kV entspricht IEC 60947
- 安全级别：
- B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
- B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1
- 机械使用寿命：
- 6000000 Zyklen
- 控制电路类型：
- AC bei 50/60 Hz
- 线圈技术：
- Ohne eingebaute Amplitudenbegrenzerdiode
- 控制电路电压限制：
- 0,3 - 0,6 Uc (-40…70 °C):Abfallspannung AC 50/60 Hz
- 0,8 - 1,1Uc (-40…60 °C):Betrieb AC 50 Hz
- 0,85 - 1,1 Uc (-40…60 °C):Betrieb AC 60 Hz
- 1 - 1,1 Uc (60…70 °C):Betrieb AC 50/60 Hz
- 拧紧功率（VA）：
- 140 VA cos phi 0,75 (bei 20 °C)
- 160 VA cos phi 0,75 (bei 20 °C)
- 保持功耗（VA）：
- 13 VA 60 Hz cos phi 0,3 (bei 20 °C)
- 15 VA 50 Hz cos phi 0,3 (bei 20 °C)
- 热量排放：
- 4…5 W at 50/60 Hz for Steuerkreis
- 运行时间：
- 4 - 19 ms Öffnung
- 12 - 26 ms Schließung
- 最大工作速率：
- 3600 cyc/h 60 °C
- 终端：
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: fest
- Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: fest
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Stromkreis: Schraubklemmen 1 2,5…25 mm² - Kabelfestigkeit: fest
- Stromkreis: Schraubklemmen 2 2,5…16 mm² - Kabelfestigkeit: fest
- Stromkreis: Schraubklemmen 1 2,5…25 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Stromkreis: Schraubklemmen 2 2,5…16 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Stromkreis: Schraubklemmen 1 2,5…25 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Stromkreis: Schraubklemmen 2 2,5…10 mm² - Kabelfestigkeit: flexibel mit Kabelende
- [M] 拧紧力矩：
- Steuerkreis: 1,7 Nm - auf Schraubklemmenleiste - mit Schraubenzieher flach Ø 6
- Steuerkreis: 1,7 Nm - auf Schraubklemmenleiste - mit Schraubenzieher Philips Nr. 2
- Stromkreis: 5 Nm - auf Schraubklemme - mit Schraubenzieher flach Ø 6 bis Ø 8
- Steuerkreis: 1,7 Nm - auf Kabelschuhe - mit Schraubenzieher Position Nr. 2
- 建立辅助联系人：
- 1 S + 1 Ö
- 辅助触点类型：
- Typ mechanisch verbunden 1 S + 1 Ö entspricht IEC 60947-5-1
- Typ Spiegelkontakt 1 Ö entspricht IEC 60947-4-1
- 端子说明ISO编号1：
- (21-22)Ö
- (13-14)S
- (A1-A2)CO
- 最小开关电压：
- 17 V for Steuerkreis
- 最小开关电流：
- 5 mA for Steuerkreis
- 绝缘电阻：
- > 10 MOhm for Steuerkreis
- 非重叠时间：
- 1,5 ms bei Aberregung zwischen Öffnern und Schließern
- 1,5 ms bei Ansteuerung zwischen Öffnern und Schließern
- 安装支架：
- Platte
- Schiene
Schneider LC1D40M7 装配
- 标准：
- EN 60947-4-1
- IEC 60947-5-1
- CSA C22.2 Nr. 14
- EN 60947-5-1
- IEC 60947-4-1
- UL 508
- 产品认证：
- GL
- BV
- DNV
- LROS (Lloyds register of shipping)
- RINA
- UL
- CCC
- CSA
- GOST
- UKCA
- CB
- Schutzart (IP)：
- IP2x entspricht IEC 60529
- IP2x entspricht VDE 0106
- 耐气候性：
- entspricht IACS E10 Feuchtwärme-Exposition
- 工作高度：
- 0 - 3.000 m
- 耐火性：
- 850 °C entspricht IEC 60695-2-1
- 阻燃性：
- V1 entspricht UL 94
- 机械坚固性：
- Schocks Schütz geöffnet (10 Gn für 11 ms)
- Schocks Schütz geschlossen (15 Gn für 11 ms)
- Schwingungen Schütz geöffnet (2 Gn, 5 - 300 Hz)
- Schwingungen Schütz geschlossen (4 Gn, 5 - 300 Hz)
- 身高：
- 127 mm
- 宽度：
- 75 mm
- 深度：
- 119 mm
- 产品重量：
- 1,4 kg
Schneider LC1D40M7 装配
- 标准：
- EN 60947-4-1
- IEC 60947-5-1
- CSA C22.2 Nr. 14
- EN 60947-5-1
- IEC 60947-4-1
- UL 508
- 产品认证：
- GL
- BV
- DNV
- LROS (Lloyds register of shipping)
- RINA
- UL
- CCC
- CSA
- GOST
- UKCA
- CB
- Schutzart (IP)：
- IP2x entspricht IEC 60529
- IP2x entspricht VDE 0106
- 耐气候性：
- entspricht IACS E10 Feuchtwärme-Exposition
- 工作高度：
- 0 - 3.000 m
- 耐火性：
- 850 °C entspricht IEC 60695-2-1
- 阻燃性：
- V1 entspricht UL 94
- 机械坚固性：
- Schocks Schütz geöffnet (10 Gn für 11 ms)
- Schocks Schütz geschlossen (15 Gn für 11 ms)
- Schwingungen Schütz geöffnet (2 Gn, 5 - 300 Hz)
- Schwingungen Schütz geschlossen (4 Gn, 5 - 300 Hz)
- 身高：
- 127 mm
- 宽度：
- 75 mm
- 深度：
- 119 mm
- 产品重量：
- 1,4 kg
Schneider LC1D40M7 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 9,5 cm
- VPE 1宽度：
- 13,2 cm
- VPE 1长度：
- 14,0 cm
- VPE 1重量：
- 1,45 kg
- VPE 2类型：
- S02
- VPE 2数量：
- 5
- VPE 2高度：
- 15,0 cm
- VPE 2宽度：
- 30,0 cm
- VPE 2长度：
- 40,0 cm
- VPE 2重量：
- 7,555 kg
Schneider LC1D40M7 包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 9,5 cm
- VPE 1宽度：
- 13,2 cm
- VPE 1长度：
- 14,0 cm
- VPE 1重量：
- 1,45 kg
- VPE 2类型：
- S02
- VPE 2数量：
- 5
- VPE 2高度：
- 15,0 cm
- VPE 2宽度：
- 30,0 cm
- VPE 2长度：
- 40,0 cm
- VPE 2重量：
- 7,555 kg
Schneider LC1D40M7 合同担保
- 保证：
- 18 months
Schneider LC1D40M7 合同担保
- 保证：
- 18 months
