CSS 12-34-V-SD-M-ST 101181067

CSS 12-34-V-SD-M-ST 101181067

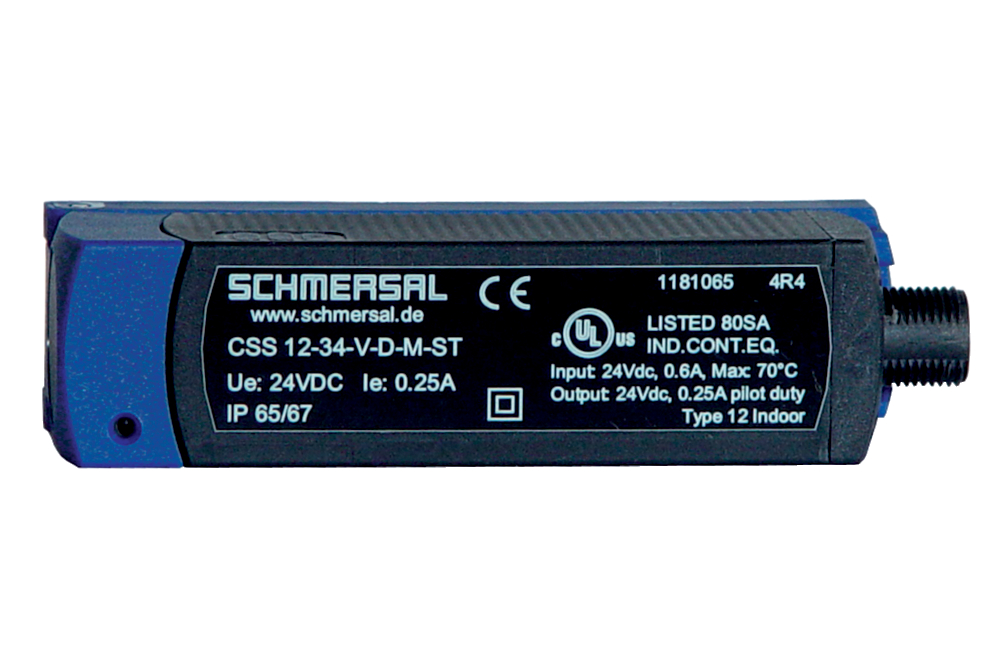

Schmersal CSS 12-34-V-SD-M-ST 101181067原厂跨境代采
Schmersal CSS 12-34-V-SD-M-ST 101181067原厂跨境代采
Schmersal CSS 12-34-V-SD-M-ST 101181067原厂跨境代采
Schmersal CSS 12-34-V-SD-M-ST 101181067原厂跨境代采
Schmersal CSS 12-34-V-SD-M-ST 101181067原厂跨境代采
Schmersal CSS 12-34-V-SD-M-ST 101181067原厂跨境代采
CSS 12-34-V-SD-M-ST 101181067基本信息

型号: CSS 12-34-V-SD-M-ST

订货号: 101181067

参考面价： 253.50 EUR

  • 1个插头M12，8针
  • 头侧驱动
  • 串行诊断输出
  • 最多可以串联31个传感器。
  • 塑料外壳
  • 非接触编码电子系统
  • 可以接近偏移
  • 27毫米x 108.2毫米x 35毫米
  • 开关点的高重复性
  • 传感器链的最大长度200米
  • 2个加开关、抗短路安全输出
  • 集成交叉电路、断线、控制柜安全电缆的外部电压监测
CSS 12-34-V-SD-M-ST 101181067基本属性
净重：0.140 KG
长度：35 mm
宽度：27 mm
高度：108 mm
CSS 12-34-V-SD-M-ST 101181067产品资料
产品型号名称：
CSS 12-34-V-SD-M-ST
项目编号（订单编号）：
101181067
EAN（欧洲商品编号）：
4030661314907
eCl@ss编号，版本12.0：
27-27-46-01
eCl@ss编号，11.0版：
27-27-24-03
eCl@ss编号，版本9.0：
27-27-24-03
ETIM编号，7.0版：
EC001829
ETIM编号，版本6.0：
EC001829
CSS 12-34-V-SD-M-ST 101181067产品资料
产品型号名称：
CSS 12-34-V-SD-M-ST
项目编号（订单编号）：
101181067
EAN（欧洲商品编号）：
4030661314907
eCl@ss编号，版本12.0：
27-27-46-01
eCl@ss编号，11.0版：
27-27-24-03
eCl@ss编号，版本9.0：
27-27-24-03
ETIM编号，7.0版：
EC001829
ETIM编号，版本6.0：
EC001829
CSS 12-34-V-SD-M-ST 101181067授权和法规
证书：
cULus
CSS 12-34-V-SD-M-ST 101181067授权和法规
证书：
cULus
CSS 12-34-V-SD-M-ST 101181067一般数据
规则：
EN IEC 60947-5-3
行动原则：
induktiv
住房设计：
Quader
安装条件（机械）：
nicht bündig
传感器的拓扑结构：
Reihenschaltungsgerät
外壳材料：
Kunststoff, glasfaserverstärkter Thermoplast
活性表面材料：
Kunststoff, glasfaserverstärkter Thermoplast
响应时间，最大值：
30 ms
最大风险时间：
60 ms
毛重：
140 g
CSS 12-34-V-SD-M-ST 101181067一般数据
规则：
EN IEC 60947-5-3
行动原则：
induktiv
住房设计：
Quader
安装条件（机械）：
nicht bündig
传感器的拓扑结构：
Reihenschaltungsgerät
外壳材料：
Kunststoff, glasfaserverstärkter Thermoplast
活性表面材料：
Kunststoff, glasfaserverstärkter Thermoplast
响应时间，最大值：
30 ms
最大风险时间：
60 ms
毛重：
140 g
CSS 12-34-V-SD-M-ST 101181067一般数据
串行诊断：
Ja
诊断输出：
Ja
短路检测：
Ja
交叉电路检测：
Ja
安全功能：
Ja
级联条形图：
Ja
集成显示，状态：
Ja
LED数量：
3
具有报告功能的半导体输出数量：
1
安全数字输出的数量：
2
传感器系列数量：
31
CSS 12-34-V-SD-M-ST 101181067一般数据
串行诊断：
Ja
诊断输出：
Ja
短路检测：
Ja
交叉电路检测：
Ja
安全功能：
Ja
级联条形图：
Ja
集成显示，状态：
Ja
LED数量：
3
具有报告功能的半导体输出数量：
1
安全数字输出的数量：
2
传感器系列数量：
31
CSS 12-34-V-SD-M-ST 101181067安全评估
规则：
  • EN ISO 13849-1
  • EN IEC 60947-5-3
  • EN IEC 61508
性能级别，最高可达：
e
类别：
4
PFH值：
3,60 x 10⁻⁹ /h
安全完整性等级（SIL），适用于：
3
使用寿命：
20 Jahre
CSS 12-34-V-SD-M-ST 101181067安全评估
规则：
  • EN ISO 13849-1
  • EN IEC 60947-5-3
  • EN IEC 61508
性能级别，最高可达：
e
类别：
4
PFH值：
3,60 x 10⁻⁹ /h
安全完整性等级（SIL），适用于：
3
使用寿命：
20 Jahre
CSS 12-34-V-SD-M-ST 101181067机械数据
操作水平：
kopfseitige Betätigung
活动区域：
vorderseitig
执行机构切换距离：
  • Betätiger CST 34-V-1: 12 mm (Schaltabstand typisch Sn)
  • Betätiger CST 34-V-1: 10 mm (gesicherter Schaltabstand EIN Sao)
  • Betätiger CST 34-V-1: 15 mm (gesicherter Schaltabstand AUS Sar)
  • Betätiger CST 34-S-1 / CST 34-S-3: 15 mm (Schaltabstand typisch Sn)
  • Betätiger CST 34-S-1 / CST 34-S-3: 13 mm (gesicherter Schaltabstand EIN Sao)
  • Betätiger CST 34-S-1 / CST 34-S-3: 18 mm (gesicherter Schaltabstand AUS Sar)
  • Betätiger CST 34-S-2: 10 mm (Schaltabstand typisch Sn)
  • Betätiger CST 34-S-2: 8 mm (gesicherter Schaltabstand EIN Sao)
  • Betätiger CST 34-S-2: 16 mm (gesicherter Schaltabstand AUS Sar)
  • Betätiger CST 180-1 / CST 180-2: 12 mm (typischer Schaltabstand Sn)
  • Betätiger CST 180-1 / CST 180-2: 10 mm (gesicherter Schaltabstand EIN Sao)
  • Betätiger CST 180-1 / CST 180-2: 16 mm (gesicherter Schaltabstand AUS Sar)
CSS 12-34-V-SD-M-ST 101181067机械数据
操作水平：
kopfseitige Betätigung
活动区域：
vorderseitig
执行机构切换距离：
  • Betätiger CST 34-V-1: 12 mm (Schaltabstand typisch Sn)
  • Betätiger CST 34-V-1: 10 mm (gesicherter Schaltabstand EIN Sao)
  • Betätiger CST 34-V-1: 15 mm (gesicherter Schaltabstand AUS Sar)
  • Betätiger CST 34-S-1 / CST 34-S-3: 15 mm (Schaltabstand typisch Sn)
  • Betätiger CST 34-S-1 / CST 34-S-3: 13 mm (gesicherter Schaltabstand EIN Sao)
  • Betätiger CST 34-S-1 / CST 34-S-3: 18 mm (gesicherter Schaltabstand AUS Sar)
  • Betätiger CST 34-S-2: 10 mm (Schaltabstand typisch Sn)
  • Betätiger CST 34-S-2: 8 mm (gesicherter Schaltabstand EIN Sao)
  • Betätiger CST 34-S-2: 16 mm (gesicherter Schaltabstand AUS Sar)
  • Betätiger CST 180-1 / CST 180-2: 12 mm (typischer Schaltabstand Sn)
  • Betätiger CST 180-1 / CST 180-2: 10 mm (gesicherter Schaltabstand EIN Sao)
  • Betätiger CST 180-1 / CST 180-2: 16 mm (gesicherter Schaltabstand AUS Sar)
CSS 12-34-V-SD-M-ST 101181067符合EN IEC 60947-5-3的机械数据和开关距离
滞后（开关距离），最大值：
1,5 mm
重复性R：
0,5 mm

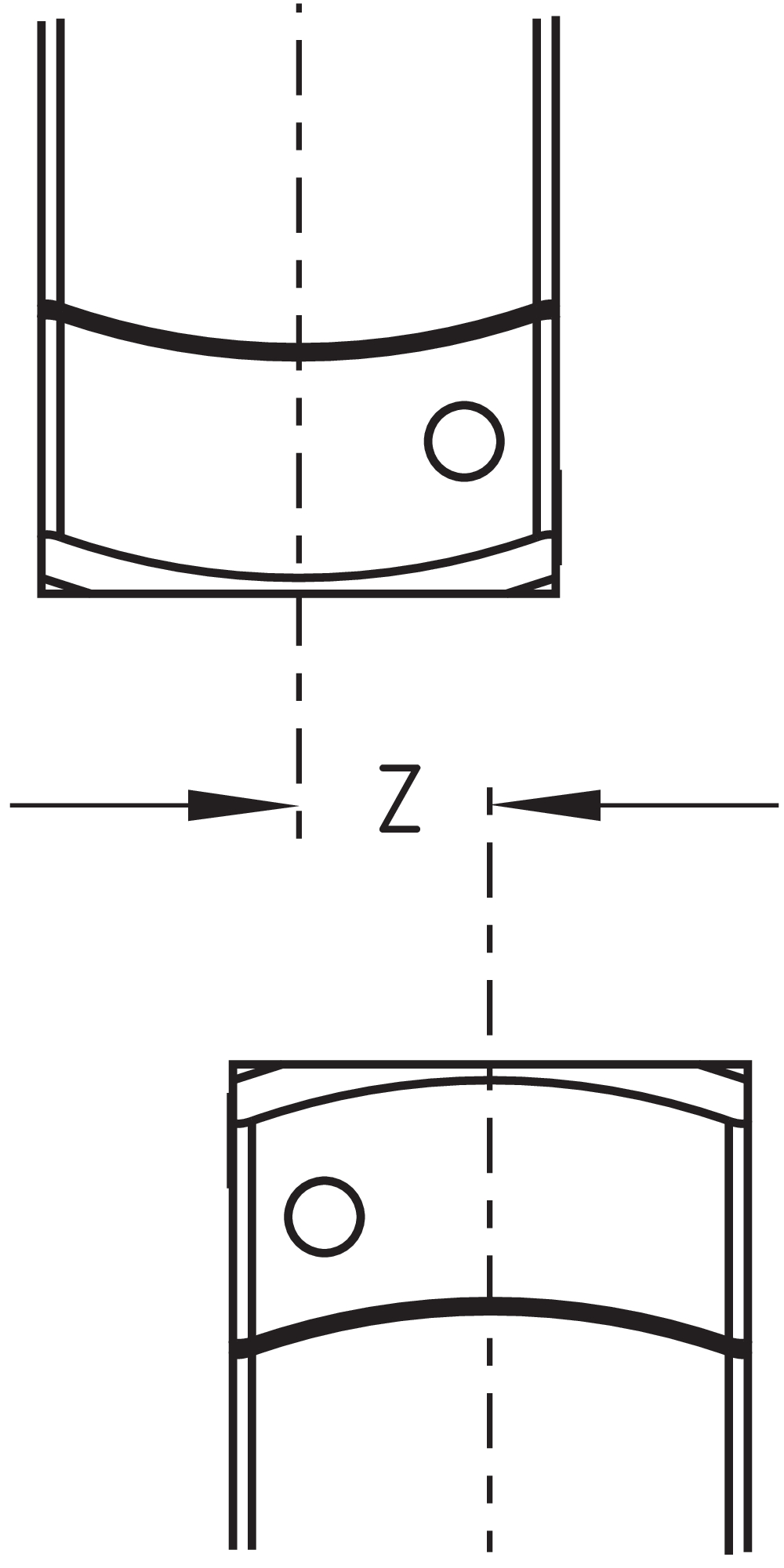

注（重复性R）：
Seitlicher Versatz: Die Kopffläche erlaubt einen Querversatz (z) von max. ± 8 mm. siehe Abbildung: Funktionsweise
CSS 12-34-V-SD-M-ST 101181067符合EN IEC 60947-5-3的机械数据和开关距离
滞后（开关距离），最大值：
1,5 mm
重复性R：
0,5 mm
注（重复性R）：
Seitlicher Versatz: Die Kopffläche erlaubt einen Querversatz (z) von max. ± 8 mm. siehe Abbildung: Funktionsweise
CSS 12-34-V-SD-M-ST 101181067机械数据
注释（传感器链的长度）：
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
注释（串联）：
Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD
连接类型：
Einbaustecker M12, 8-polig
堆芯横截面：
22 AWG
CSS 12-34-V-SD-M-ST 101181067机械数据
注释（传感器链的长度）：
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
注释（串联）：
Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD
连接类型：
Einbaustecker M12, 8-polig
堆芯横截面：
22 AWG

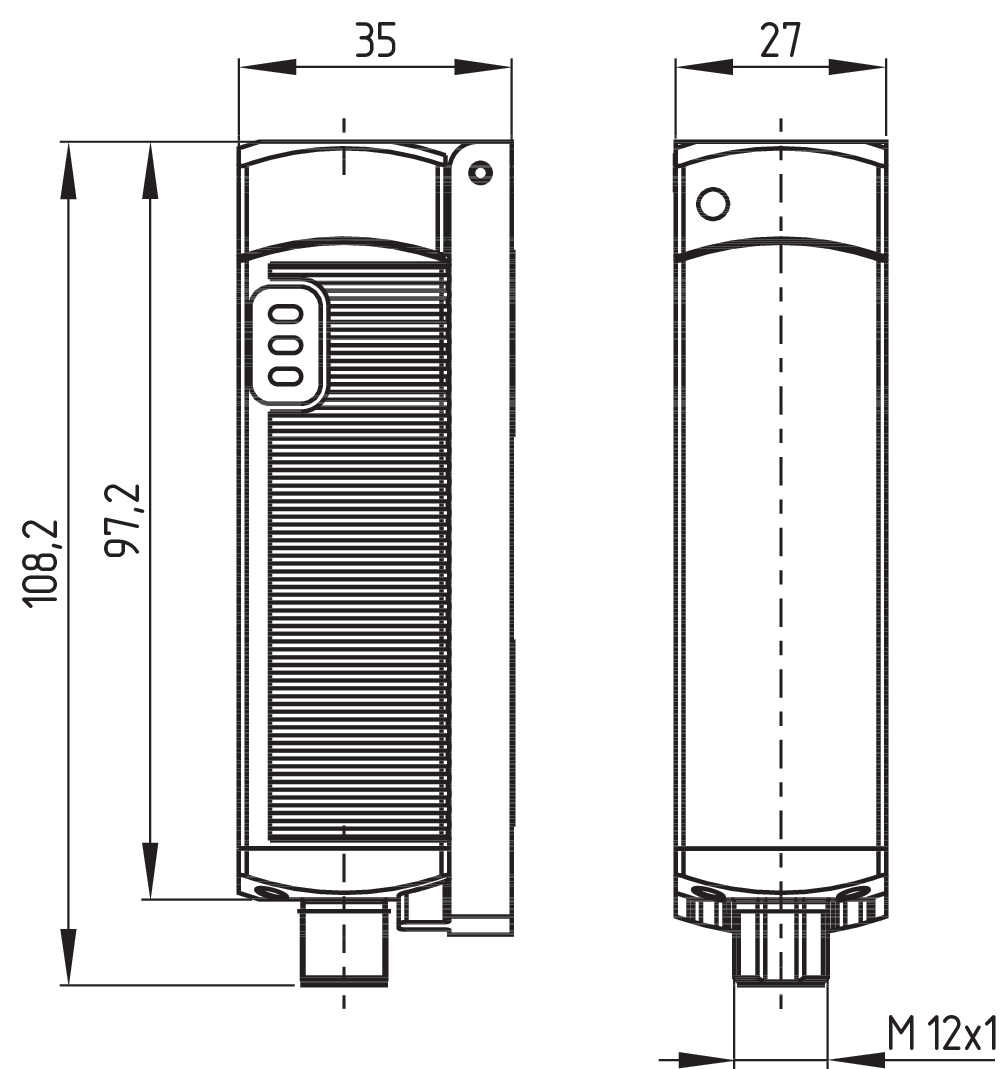

CSS 12-34-V-SD-M-ST 101181067机械数据和尺寸
传感器长度：
35 mm
传感器的宽度：
27 mm
传感器的高度：
108,2 mm
CSS 12-34-V-SD-M-ST 101181067机械数据和尺寸
传感器长度：
35 mm
传感器的宽度：
27 mm
传感器的高度：
108,2 mm
CSS 12-34-V-SD-M-ST 101181067环境条件
保护类型：
  • IP65
  • IP67
环境温度：
-25 ... +70 °C
储存和运输温度：
-25 ... +85 °C
抗振动性：
10 … 55 Hz, Amplitude 1 mm
抗冲击性：
30 g / 11 ms
防护等级：
II
CSS 12-34-V-SD-M-ST 101181067环境条件
保护类型：
  • IP65
  • IP67
环境温度：
-25 ... +70 °C
储存和运输温度：
-25 ... +85 °C
抗振动性：
10 … 55 Hz, Amplitude 1 mm
抗冲击性：
30 g / 11 ms
防护等级：
II
CSS 12-34-V-SD-M-ST 101181067环境条件.绝缘特性
设计绝缘电压Ui：
32 VDC
设计抗震Uimp：
0,8 kV
浪涌类别：
III
污染程度：
3
CSS 12-34-V-SD-M-ST 101181067环境条件.绝缘特性
设计绝缘电压Ui：
32 VDC
设计抗震Uimp：
0,8 kV
浪涌类别：
III
污染程度：
3
CSS 12-34-V-SD-M-ST 101181067电气数据
怠速电流I0，典型值：
100 mA
设计工作电流：
600 mA
有条件设计短路电流：
100 A
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,05 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,05 A
注释（电气数据、保险丝）：
(Leitungsschutz)
开关频率，大约：
3 Hz
使用类别DC-12：
24 VDC / 0,05 A
CSS 12-34-V-SD-M-ST 101181067电气数据
怠速电流I0，典型值：
100 mA
设计工作电流：
600 mA
有条件设计短路电流：
100 A
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,05 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,05 A
注释（电气数据、保险丝）：
(Leitungsschutz)
开关频率，大约：
3 Hz
使用类别DC-12：
24 VDC / 0,05 A
CSS 12-34-V-SD-M-ST 101181067电气数据安全数字输出
设计工作电流：
250 mA
输出电流，最大值：
0,25 A
开关元件的设计：
p-schaltend
电压降Ud，最大值：
0,5 V
剩余电流Ir，最大值：
0,5 mA
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,25 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,25 A
CSS 12-34-V-SD-M-ST 101181067电气数据安全数字输出
设计工作电流：
250 mA
输出电流，最大值：
0,25 A
开关元件的设计：
p-schaltend
电压降Ud，最大值：
0,5 V
剩余电流Ir，最大值：
0,5 mA
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,25 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,25 A
CSS 12-34-V-SD-M-ST 101181067电气数据和诊断输出
开关元件的设计：
p-schaltend
电压降Ud，最大值：
5 V
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,05 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,05 A
CSS 12-34-V-SD-M-ST 101181067电气数据和诊断输出
开关元件的设计：
p-schaltend
电压降Ud，最大值：
5 V
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,05 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,05 A
CSS 12-34-V-SD-M-ST 101181067串行诊断SD
名称，序列诊断SD：
OUT
工作电流：
150 mA
开关元件的设计：
kurzschlussfest, p-schaltend
线路容量：
50 nF
CSS 12-34-V-SD-M-ST 101181067串行诊断SD
名称，序列诊断SD：
OUT
工作电流：
150 mA
开关元件的设计：
kurzschlussfest, p-schaltend
线路容量：
50 nF
CSS 12-34-V-SD-M-ST 101181067电磁兼容性（EMC）
干扰的发射：
IEC 61000-6-4
抗干扰性：
IEC 61000-6-2
CSS 12-34-V-SD-M-ST 101181067电磁兼容性（EMC）
干扰的发射：
IEC 61000-6-4
抗干扰性：
IEC 61000-6-2
CSS 12-34-V-SD-M-ST 101181067联系人分配
引脚1：
A1 Ue
引脚2：
X1 Sicherheitseingang 1
引脚3：
A2 GND
引脚4：
Y1 Sicherheitsausgang 1
引脚5：
SD serieller Diagnoseausgang
引脚6：
X2 Sicherheitseingang 2
引脚7：
Y2 Sicherheitsausgang 2
引脚8：
IN serieller Diagnoseeingang
CSS 12-34-V-SD-M-ST 101181067联系人分配
引脚1：
A1 Ue
引脚2：
X1 Sicherheitseingang 1
引脚3：
A2 GND
引脚4：
Y1 Sicherheitsausgang 1
引脚5：
SD serieller Diagnoseausgang
引脚6：
X2 Sicherheitseingang 2
引脚7：
Y2 Sicherheitsausgang 2
引脚8：
IN serieller Diagnoseeingang
CSS 12-34-V-SD-M-ST 101181067交货范围
交货范围：
Der Betätiger ist nicht im Lieferumfang enthalten.
CSS 12-34-V-SD-M-ST 101181067交货范围
交货范围：
Der Betätiger ist nicht im Lieferumfang enthalten.
CSS 12-34-V-SD-M-ST 101181067配件
建议（执行机构）：
  • CST 34-V-1
  • CST 34-S-2
  • CST 34-S-3
  • CST 180-1
  • CST 180-2
建议安全开关设备：
  • PROTECT PSC1
  • SRB-E-301ST
  • SRB-E-201LC
CSS 12-34-V-SD-M-ST 101181067配件
建议（执行机构）：
  • CST 34-V-1
  • CST 34-S-2
  • CST 34-S-3
  • CST 180-1
  • CST 180-2
建议安全开关设备：
  • PROTECT PSC1
  • SRB-E-301ST
  • SRB-E-201LC
CSS 12-34-V-SD-M-ST 101181067笔记
注释（概述）：
Anforderungen an die Auswertung: Zweikanaliger Sicherheitseingang, geeignet für p-schaltende Sensoren mit Schließerfunktion. Die Funktionstests der Sensoren mit zyklischem Abschalten der Sensorausgänge für max. 0,5 ms müssen von der Auswertung toleriert werden. Eine Querschlusserkennung in der Auswertung ist nicht notwendig.
CSS 12-34-V-SD-M-ST 101181067笔记
注释（概述）：
Anforderungen an die Auswertung: Zweikanaliger Sicherheitseingang, geeignet für p-schaltende Sensoren mit Schließerfunktion. Die Funktionstests der Sensoren mit zyklischem Abschalten der Sensorausgänge für max. 0,5 ms müssen von der Auswertung toleriert werden. Eine Querschlusserkennung in der Auswertung ist nicht notwendig.
CSS 12-34-V-SD-M-ST
业务合作
Schmersal CSS 12-34-V-SD-M-ST 101181067原厂跨境代采
Schmersal CSS 12-34-V-SD-M-ST 101181067原厂跨境代采
Schmersal CSS 12-34-V-SD-M-ST 101181067原厂跨境代采
Schmersal CSS 12-34-V-SD-M-ST 101181067原厂跨境代采
Schmersal CSS 12-34-V-SD-M-ST 101181067原厂跨境代采
Schmersal CSS 12-34-V-SD-M-ST 101181067原厂跨境代采

基本信息

型号: CSS 12-34-V-SD-M-ST

订货号: 101181067

参考面价： 253.50 EUR

  • ·1个插头M12，8针
  • ·头侧驱动
  • ·串行诊断输出
  • ·最多可以串联31个传感器。
  • ·塑料外壳
  • ·非接触编码电子系统
  • ·可以接近偏移
  • ·27毫米x 108.2毫米x 35毫米
  • ·开关点的高重复性
  • ·传感器链的最大长度200米
  • ·2个加开关、抗短路安全输出
  • ·集成交叉电路、断线、控制柜安全电缆的外部电压监测
产品资料
产品型号名称：
CSS 12-34-V-SD-M-ST
项目编号（订单编号）：
101181067
EAN（欧洲商品编号）：
4030661314907
eCl@ss编号，版本12.0：
27-27-46-01
eCl@ss编号，11.0版：
27-27-24-03
eCl@ss编号，版本9.0：
27-27-24-03
ETIM编号，7.0版：
EC001829
ETIM编号，版本6.0：
EC001829
产品资料
产品型号名称：
CSS 12-34-V-SD-M-ST
项目编号（订单编号）：
101181067
EAN（欧洲商品编号）：
4030661314907
eCl@ss编号，版本12.0：
27-27-46-01
eCl@ss编号，11.0版：
27-27-24-03
eCl@ss编号，版本9.0：
27-27-24-03
ETIM编号，7.0版：
EC001829
ETIM编号，版本6.0：
EC001829
授权和法规
证书：
cULus
授权和法规
证书：
cULus
一般数据
规则：
EN IEC 60947-5-3
行动原则：
induktiv
住房设计：
Quader
安装条件（机械）：
nicht bündig
传感器的拓扑结构：
Reihenschaltungsgerät
外壳材料：
Kunststoff, glasfaserverstärkter Thermoplast
活性表面材料：
Kunststoff, glasfaserverstärkter Thermoplast
响应时间，最大值：
30 ms
最大风险时间：
60 ms
毛重：
140 g
一般数据
规则：
EN IEC 60947-5-3
行动原则：
induktiv
住房设计：
Quader
安装条件（机械）：
nicht bündig
传感器的拓扑结构：
Reihenschaltungsgerät
外壳材料：
Kunststoff, glasfaserverstärkter Thermoplast
活性表面材料：
Kunststoff, glasfaserverstärkter Thermoplast
响应时间，最大值：
30 ms
最大风险时间：
60 ms
毛重：
140 g
一般数据
串行诊断：
Ja
诊断输出：
Ja
短路检测：
Ja
交叉电路检测：
Ja
安全功能：
Ja
级联条形图：
Ja
集成显示，状态：
Ja
LED数量：
3
具有报告功能的半导体输出数量：
1
安全数字输出的数量：
2
传感器系列数量：
31
一般数据
串行诊断：
Ja
诊断输出：
Ja
短路检测：
Ja
交叉电路检测：
Ja
安全功能：
Ja
级联条形图：
Ja
集成显示，状态：
Ja
LED数量：
3
具有报告功能的半导体输出数量：
1
安全数字输出的数量：
2
传感器系列数量：
31
安全评估
规则：
  • EN ISO 13849-1
  • EN IEC 60947-5-3
  • EN IEC 61508
性能级别，最高可达：
e
类别：
4
PFH值：
3,60 x 10⁻⁹ /h
安全完整性等级（SIL），适用于：
3
使用寿命：
20 Jahre
安全评估
规则：
  • EN ISO 13849-1
  • EN IEC 60947-5-3
  • EN IEC 61508
性能级别，最高可达：
e
类别：
4
PFH值：
3,60 x 10⁻⁹ /h
安全完整性等级（SIL），适用于：
3
使用寿命：
20 Jahre
机械数据
操作水平：
kopfseitige Betätigung
活动区域：
vorderseitig
执行机构切换距离：
  • Betätiger CST 34-V-1: 12 mm (Schaltabstand typisch Sn)
  • Betätiger CST 34-V-1: 10 mm (gesicherter Schaltabstand EIN Sao)
  • Betätiger CST 34-V-1: 15 mm (gesicherter Schaltabstand AUS Sar)
  • Betätiger CST 34-S-1 / CST 34-S-3: 15 mm (Schaltabstand typisch Sn)
  • Betätiger CST 34-S-1 / CST 34-S-3: 13 mm (gesicherter Schaltabstand EIN Sao)
  • Betätiger CST 34-S-1 / CST 34-S-3: 18 mm (gesicherter Schaltabstand AUS Sar)
  • Betätiger CST 34-S-2: 10 mm (Schaltabstand typisch Sn)
  • Betätiger CST 34-S-2: 8 mm (gesicherter Schaltabstand EIN Sao)
  • Betätiger CST 34-S-2: 16 mm (gesicherter Schaltabstand AUS Sar)
  • Betätiger CST 180-1 / CST 180-2: 12 mm (typischer Schaltabstand Sn)
  • Betätiger CST 180-1 / CST 180-2: 10 mm (gesicherter Schaltabstand EIN Sao)
  • Betätiger CST 180-1 / CST 180-2: 16 mm (gesicherter Schaltabstand AUS Sar)
机械数据
操作水平：
kopfseitige Betätigung
活动区域：
vorderseitig
执行机构切换距离：
  • Betätiger CST 34-V-1: 12 mm (Schaltabstand typisch Sn)
  • Betätiger CST 34-V-1: 10 mm (gesicherter Schaltabstand EIN Sao)
  • Betätiger CST 34-V-1: 15 mm (gesicherter Schaltabstand AUS Sar)
  • Betätiger CST 34-S-1 / CST 34-S-3: 15 mm (Schaltabstand typisch Sn)
  • Betätiger CST 34-S-1 / CST 34-S-3: 13 mm (gesicherter Schaltabstand EIN Sao)
  • Betätiger CST 34-S-1 / CST 34-S-3: 18 mm (gesicherter Schaltabstand AUS Sar)
  • Betätiger CST 34-S-2: 10 mm (Schaltabstand typisch Sn)
  • Betätiger CST 34-S-2: 8 mm (gesicherter Schaltabstand EIN Sao)
  • Betätiger CST 34-S-2: 16 mm (gesicherter Schaltabstand AUS Sar)
  • Betätiger CST 180-1 / CST 180-2: 12 mm (typischer Schaltabstand Sn)
  • Betätiger CST 180-1 / CST 180-2: 10 mm (gesicherter Schaltabstand EIN Sao)
  • Betätiger CST 180-1 / CST 180-2: 16 mm (gesicherter Schaltabstand AUS Sar)
符合EN IEC 60947-5-3的机械数据和开关距离
滞后（开关距离），最大值：
1,5 mm
重复性R：
0,5 mm
注（重复性R）：
Seitlicher Versatz: Die Kopffläche erlaubt einen Querversatz (z) von max. ± 8 mm. siehe Abbildung: Funktionsweise
符合EN IEC 60947-5-3的机械数据和开关距离
滞后（开关距离），最大值：
1,5 mm
重复性R：
0,5 mm
注（重复性R）：
Seitlicher Versatz: Die Kopffläche erlaubt einen Querversatz (z) von max. ± 8 mm. siehe Abbildung: Funktionsweise
机械数据
注释（传感器链的长度）：
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
注释（串联）：
Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD
连接类型：
Einbaustecker M12, 8-polig
堆芯横截面：
22 AWG
机械数据
注释（传感器链的长度）：
Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom
注释（串联）：
Anzahl der Geräte unbegrenzt, externen Leitungsschutz beachten, max. 31 Geräte bei serieller Diagnose SD
连接类型：
Einbaustecker M12, 8-polig
堆芯横截面：
22 AWG
机械数据和尺寸
传感器长度：
35 mm
传感器的宽度：
27 mm
传感器的高度：
108,2 mm
机械数据和尺寸
传感器长度：
35 mm
传感器的宽度：
27 mm
传感器的高度：
108,2 mm
环境条件
保护类型：
  • IP65
  • IP67
环境温度：
-25 ... +70 °C
储存和运输温度：
-25 ... +85 °C
抗振动性：
10 … 55 Hz, Amplitude 1 mm
抗冲击性：
30 g / 11 ms
防护等级：
II
环境条件
保护类型：
  • IP65
  • IP67
环境温度：
-25 ... +70 °C
储存和运输温度：
-25 ... +85 °C
抗振动性：
10 … 55 Hz, Amplitude 1 mm
抗冲击性：
30 g / 11 ms
防护等级：
II
环境条件.绝缘特性
设计绝缘电压Ui：
32 VDC
设计抗震Uimp：
0,8 kV
浪涌类别：
III
污染程度：
3
环境条件.绝缘特性
设计绝缘电压Ui：
32 VDC
设计抗震Uimp：
0,8 kV
浪涌类别：
III
污染程度：
3
电气数据
怠速电流I0，典型值：
100 mA
设计工作电流：
600 mA
有条件设计短路电流：
100 A
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,05 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,05 A
注释（电气数据、保险丝）：
(Leitungsschutz)
开关频率，大约：
3 Hz
使用类别DC-12：
24 VDC / 0,05 A
电气数据
怠速电流I0，典型值：
100 mA
设计工作电流：
600 mA
有条件设计短路电流：
100 A
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,05 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,05 A
注释（电气数据、保险丝）：
(Leitungsschutz)
开关频率，大约：
3 Hz
使用类别DC-12：
24 VDC / 0,05 A
电气数据安全数字输出
设计工作电流：
250 mA
输出电流，最大值：
0,25 A
开关元件的设计：
p-schaltend
电压降Ud，最大值：
0,5 V
剩余电流Ir，最大值：
0,5 mA
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,25 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,25 A
电气数据安全数字输出
设计工作电流：
250 mA
输出电流，最大值：
0,25 A
开关元件的设计：
p-schaltend
电压降Ud，最大值：
0,5 V
剩余电流Ir，最大值：
0,5 mA
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,25 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,25 A
电气数据和诊断输出
开关元件的设计：
p-schaltend
电压降Ud，最大值：
5 V
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,05 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,05 A
电气数据和诊断输出
开关元件的设计：
p-schaltend
电压降Ud，最大值：
5 V
电压，使用类别DC-12：
24 VDC
电力，使用类别DC-12：
0,05 A
电压，使用类别DC-13：
24 VDC
电力，使用类别DC-13：
0,05 A
串行诊断SD
名称，序列诊断SD：
OUT
工作电流：
150 mA
开关元件的设计：
kurzschlussfest, p-schaltend
线路容量：
50 nF
串行诊断SD
名称，序列诊断SD：
OUT
工作电流：
150 mA
开关元件的设计：
kurzschlussfest, p-schaltend
线路容量：
50 nF
电磁兼容性（EMC）
干扰的发射：
IEC 61000-6-4
抗干扰性：
IEC 61000-6-2
电磁兼容性（EMC）
干扰的发射：
IEC 61000-6-4
抗干扰性：
IEC 61000-6-2
联系人分配
引脚1：
A1 Ue
引脚2：
X1 Sicherheitseingang 1
引脚3：
A2 GND
引脚4：
Y1 Sicherheitsausgang 1
引脚5：
SD serieller Diagnoseausgang
引脚6：
X2 Sicherheitseingang 2
引脚7：
Y2 Sicherheitsausgang 2
引脚8：
IN serieller Diagnoseeingang
联系人分配
引脚1：
A1 Ue
引脚2：
X1 Sicherheitseingang 1
引脚3：
A2 GND
引脚4：
Y1 Sicherheitsausgang 1
引脚5：
SD serieller Diagnoseausgang
引脚6：
X2 Sicherheitseingang 2
引脚7：
Y2 Sicherheitsausgang 2
引脚8：
IN serieller Diagnoseeingang
交货范围
交货范围：
Der Betätiger ist nicht im Lieferumfang enthalten.
交货范围
交货范围：
Der Betätiger ist nicht im Lieferumfang enthalten.
配件
建议（执行机构）：
  • CST 34-V-1
  • CST 34-S-2
  • CST 34-S-3
  • CST 180-1
  • CST 180-2
建议安全开关设备：
  • PROTECT PSC1
  • SRB-E-301ST
  • SRB-E-201LC
配件
建议（执行机构）：
  • CST 34-V-1
  • CST 34-S-2
  • CST 34-S-3
  • CST 180-1
  • CST 180-2
建议安全开关设备：
  • PROTECT PSC1
  • SRB-E-301ST
  • SRB-E-201LC
笔记
注释（概述）：
Anforderungen an die Auswertung: Zweikanaliger Sicherheitseingang, geeignet für p-schaltende Sensoren mit Schließerfunktion. Die Funktionstests der Sensoren mit zyklischem Abschalten der Sensorausgänge für max. 0,5 ms müssen von der Auswertung toleriert werden. Eine Querschlusserkennung in der Auswertung ist nicht notwendig.
笔记
注释（概述）：
Anforderungen an die Auswertung: Zweikanaliger Sicherheitseingang, geeignet für p-schaltende Sensoren mit Schließerfunktion. Die Funktionstests der Sensoren mit zyklischem Abschalten der Sensorausgänge für max. 0,5 ms müssen von der Auswertung toleriert werden. Eine Querschlusserkennung in der Auswertung ist nicht notwendig.

业务合作

推荐品牌
热销产品
