BNS 260-02/01ZG-R 101184374
BNS 260-02/01ZG-R 101184374基本信息
型号: BNS 260-02/01ZG-R
订货号: 101184374
参考面价： 68.75 EUR
- 连接电缆
- 塑料外壳
- 小型设计
- 可能的隐蔽安装
- 26毫米x 36毫米x 13毫米
- 使用寿命长
- 无机械磨损
- 对侧向位移不敏感
- 对污染不敏感
BNS 260-02/01ZG-R 101184374基本属性
净重：0.055 KG
长度：13 mm
宽度：26 mm
高度：36 mm
BNS 260-02/01ZG-R 101184374产品资料
- 产品型号名称：
- BNS 260-02/01ZG-R
- 项目编号（订单编号）：
- 101184374
- EAN（欧洲商品编号）：
- 4030661321721
- eCl@ss编号，版本12.0：
- 27-27-44-01
- eCl@ss编号，11.0版：
- 27-27-24-02
- eCl@ss编号，版本9.0：
- 27-27-24-02
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
BNS 260-02/01ZG-R 101184374产品资料
- 产品型号名称：
- BNS 260-02/01ZG-R
- 项目编号（订单编号）：
- 101184374
- EAN（欧洲商品编号）：
- 4030661321721
- eCl@ss编号，版本12.0：
- 27-27-44-01
- eCl@ss编号，11.0版：
- 27-27-24-02
- eCl@ss编号，版本9.0：
- 27-27-24-02
- ETIM编号，7.0版：
- EC002544
- ETIM编号，版本6.0：
- EC002544
BNS 260-02/01ZG-R 101184374授权和法规
- 证书：
- cULus
BNS 260-02/01ZG-R 101184374授权和法规
- 证书：
- cULus
BNS 260-02/01ZG-R 101184374一般数据
- 规则：
- BG-GS-ET-14
- EN IEC 60947-5-3
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- magnetisch
- 安装条件（机械）：
- quasibündig
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 55 g
BNS 260-02/01ZG-R 101184374一般数据
- 规则：
- BG-GS-ET-14
- EN IEC 60947-5-3
- 编码等级符合EN ISO 1419：
- gering
- 行动原则：
- magnetisch
- 安装条件（机械）：
- quasibündig
- 外壳材料：
- Kunststoff, glasfaserverstärkter Thermoplast
- 毛重：
- 55 g
BNS 260-02/01ZG-R 101184374一般数据
- 编码：
- Ja
- 集成显示，状态：
- Ja
- 开启器数量：
- 3
- 安全触点数量：
- 2
- 导线数量：
- 6
BNS 260-02/01ZG-R 101184374一般数据
- 编码：
- Ja
- 集成显示，状态：
- Ja
- 开启器数量：
- 3
- 安全触点数量：
- 2
- 导线数量：
- 6
BNS 260-02/01ZG-R 101184374安全评估
- 规则：
- EN ISO 13849-1
- 使用寿命：
- 20 Jahre
BNS 260-02/01ZG-R 101184374安全评估
- 规则：
- EN ISO 13849-1
- 使用寿命：
- 20 Jahre
BNS 260-02/01ZG-R 101184374安全注意事项安全输出
- B10D开启器（NC）：
- 25.000.000 Schaltspiele
- B10D值，开启器/闭合器（常闭/常闭）：
- 25.000.000 Schaltspiele
BNS 260-02/01ZG-R 101184374安全注意事项安全输出
- B10D开启器（NC）：
- 25.000.000 Schaltspiele
- B10D值，开启器/闭合器（常闭/常闭）：
- 25.000.000 Schaltspiele
BNS 260-02/01ZG-R 101184374机械数据
- 执行机构：
- Magnet
- 车门挡块：
- Rechts
- 运动方向：
- Frontal zur aktiven Fläche
BNS 260-02/01ZG-R 101184374机械数据
- 执行机构：
- Magnet
- 车门挡块：
- Rechts
- 运动方向：
- Frontal zur aktiven Fläche

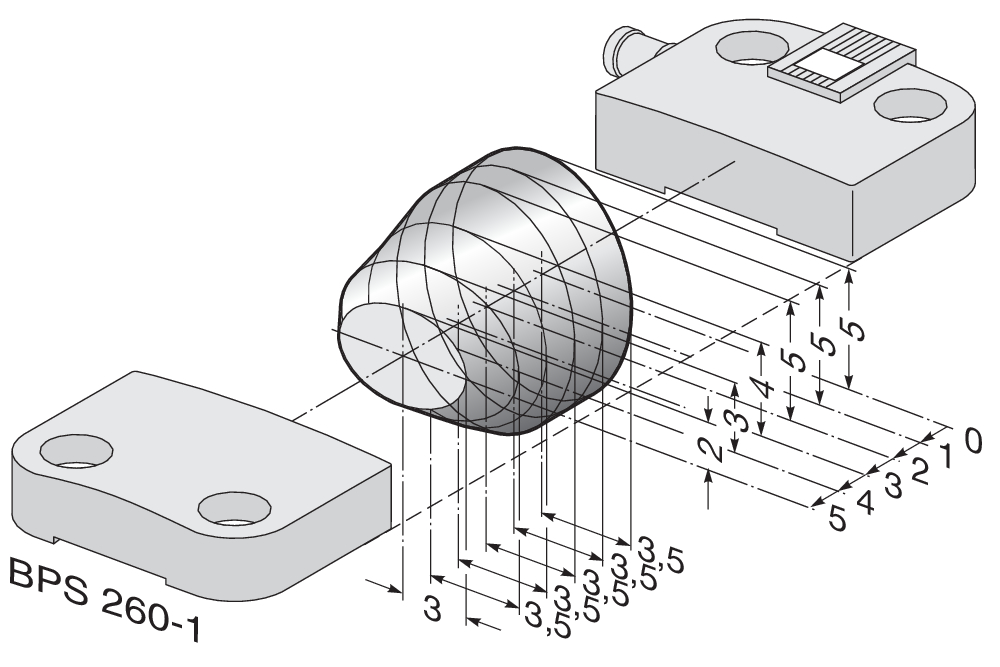

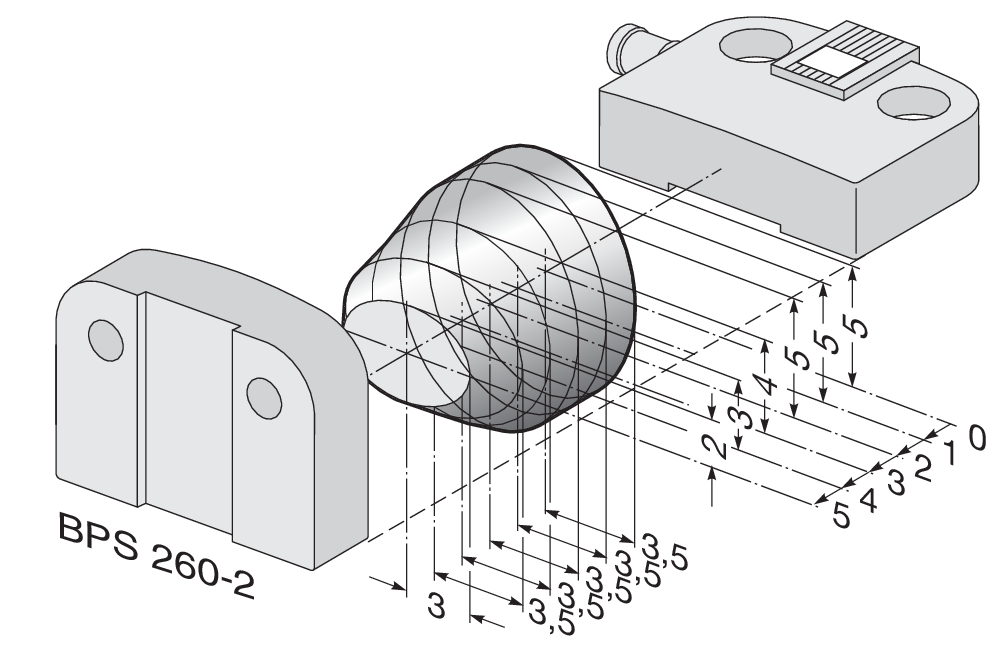

BNS 260-02/01ZG-R 101184374符合EN IEC 60947-5-3的机械数据和开关距离
- 注意（切换距离Sn）：
- Axialer Versatz Sicherheits-Sensor und Betätiger tolerieren einen horizontalen und vertikalen Versatz zueinander. Der mögliche Versatz ist abhängig vom Abstand der aktiven Flächen von Sensor und Betätiger. Innerhalb des Toleranzbereiches ist der Sensor aktiv geschaltet.
- 安全切换距离ONE Sao：
- 5 mm
- 安全开关距离OFF Sar：
- 15 mm
BNS 260-02/01ZG-R 101184374符合EN IEC 60947-5-3的机械数据和开关距离
- 注意（切换距离Sn）：
- Axialer Versatz Sicherheits-Sensor und Betätiger tolerieren einen horizontalen und vertikalen Versatz zueinander. Der mögliche Versatz ist abhängig vom Abstand der aktiven Flächen von Sensor und Betätiger. Innerhalb des Toleranzbereiches ist der Sensor aktiv geschaltet.
- 安全切换距离ONE Sao：
- 5 mm
- 安全开关距离OFF Sar：
- 15 mm
BNS 260-02/01ZG-R 101184374机械数据
- 线路长度：
- 1 m
- 连接类型：
- Leitung
- 堆芯横截面：
- 0,25 mm2
- 电缆护套材料：
- PVC
BNS 260-02/01ZG-R 101184374机械数据
- 线路长度：
- 1 m
- 连接类型：
- Leitung
- 堆芯横截面：
- 0,25 mm2
- 电缆护套材料：
- PVC

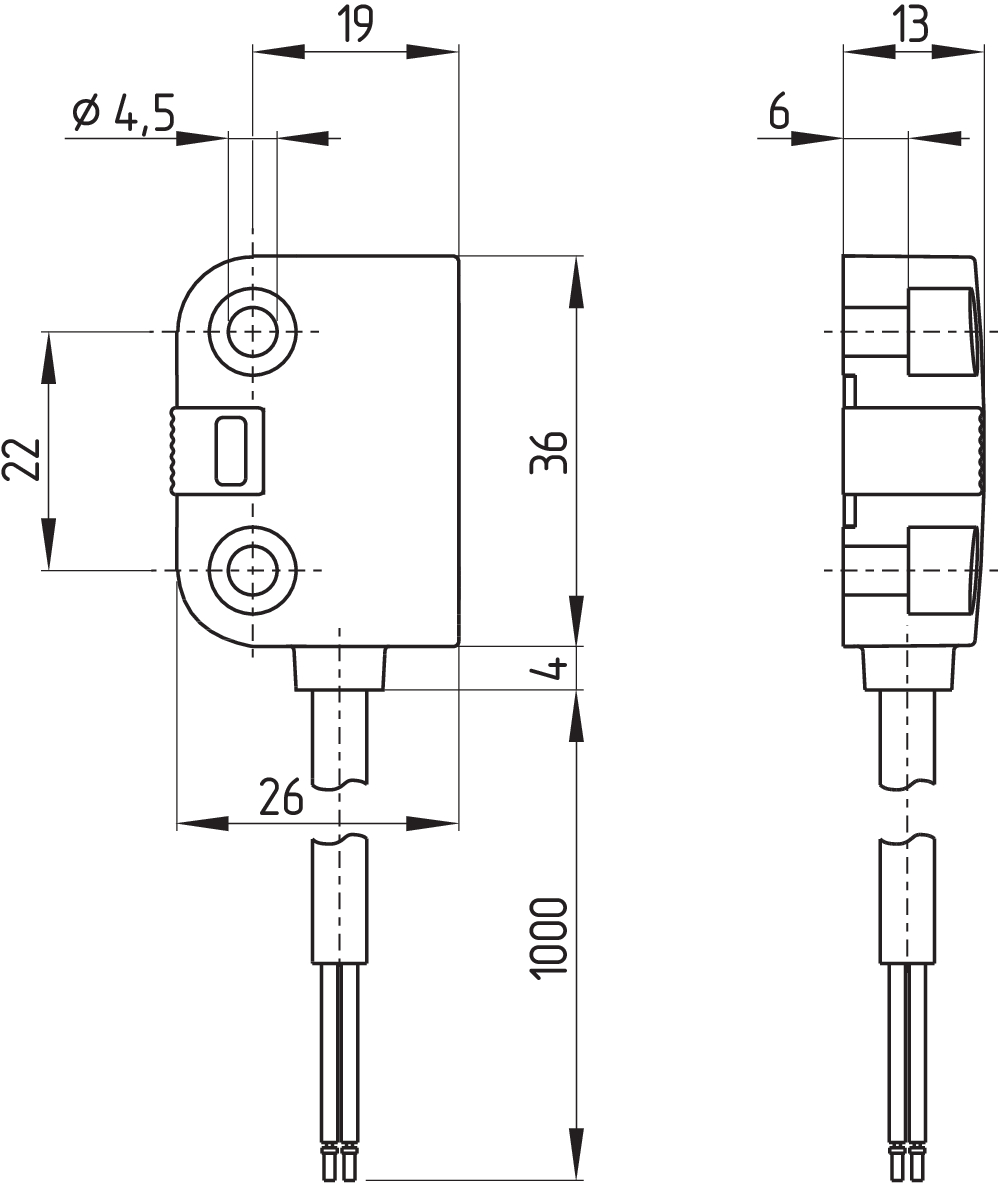

BNS 260-02/01ZG-R 101184374机械数据和尺寸
- 传感器长度：
- 13 mm
- 传感器的宽度：
- 26 mm
- 传感器的高度：
- 36 mm
BNS 260-02/01ZG-R 101184374机械数据和尺寸
- 传感器长度：
- 13 mm
- 传感器的宽度：
- 26 mm
- 传感器的高度：
- 36 mm
BNS 260-02/01ZG-R 101184374环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +70 °C
- 储存和运输温度：
- -25 ... +70 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
BNS 260-02/01ZG-R 101184374环境条件
- 保护类型：
- IP67
- 环境温度：
- -25 ... +70 °C
- 储存和运输温度：
- -25 ... +70 °C
- 抗振动性：
- 10 … 55 Hz, Amplitude 1 mm
- 抗冲击性：
- 30 g / 11 ms
BNS 260-02/01ZG-R 101184374环境条件.绝缘特性
- 设计绝缘电压Ui：
- 75 VDC
- 设计抗震Uimp：
- 0,8 kV
BNS 260-02/01ZG-R 101184374环境条件.绝缘特性
- 设计绝缘电压Ui：
- 75 VDC
- 设计抗震Uimp：
- 0,8 kV
BNS 260-02/01ZG-R 101184374电气数据
- 有条件设计短路电流：
- 100 A
- 开关电压，最大值：
- 24 VDC
- 最大开关电流：
- 0,01 A
- 最大开关功率：
- 0,24 W
- 开关元件：
- 3 Öffner (NC)
- 开关频率，最大值：
- 5 Hz
BNS 260-02/01ZG-R 101184374电气数据
- 有条件设计短路电流：
- 100 A
- 开关电压，最大值：
- 24 VDC
- 最大开关电流：
- 0,01 A
- 最大开关功率：
- 0,24 W
- 开关元件：
- 3 Öffner (NC)
- 开关频率，最大值：
- 5 Hz
BNS 260-02/01ZG-R 101184374状态显示
- 备注（集成显示、状态）：
- LED leuchtet, wenn die Schutztür geschlossen ist.
BNS 260-02/01ZG-R 101184374状态显示
- 备注（集成显示、状态）：
- LED leuchtet, wenn die Schutztür geschlossen ist.
BNS 260-02/01ZG-R 101184374交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
BNS 260-02/01ZG-R 101184374交货范围
- 交货范围：
- Der Betätiger ist nicht im Lieferumfang enthalten.
BNS 260-02/01ZG-R 101184374配件
- 建议（执行机构）：
- BPS 260
- 建议安全开关设备：
- SRB-E-301ST
- SRB-E-201LC
BNS 260-02/01ZG-R 101184374配件
- 建议（执行机构）：
- BPS 260
- 建议安全开关设备：
- SRB-E-301ST
- SRB-E-201LC
BNS 260-02/01ZG-R 101184374笔记
- 注释（概述）：
- Darstellung der Kontaktsymbole bei geschlossener Schutzeinrichtung.
- Die Kontaktbelegungen bei den Ausführungen mit oder ohne LED sind identisch.
BNS 260-02/01ZG-R 101184374笔记
- 注释（概述）：
- Darstellung der Kontaktsymbole bei geschlossener Schutzeinrichtung.
- Die Kontaktbelegungen bei den Ausführungen mit oder ohne LED sind identisch.

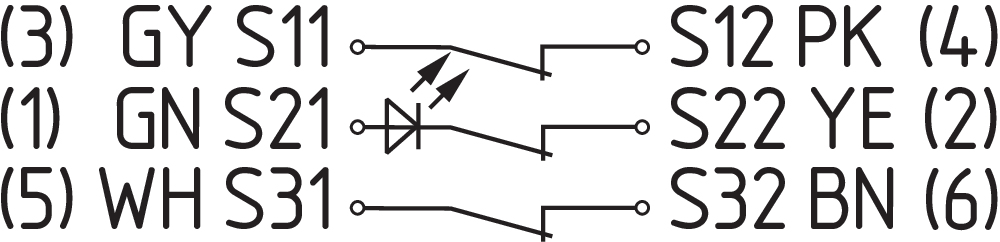

BNS 260-02/01ZG-R 101184374电路示例
- 注意（电路示例）：
- Die Kontakte S11-S12 und S21-S22 müssen in den Sicherheitskreis eingebunden werden.
BNS 260-02/01ZG-R 101184374电路示例
- 注意（电路示例）：
- Die Kontakte S11-S12 und S21-S22 müssen in den Sicherheitskreis eingebunden werden.
