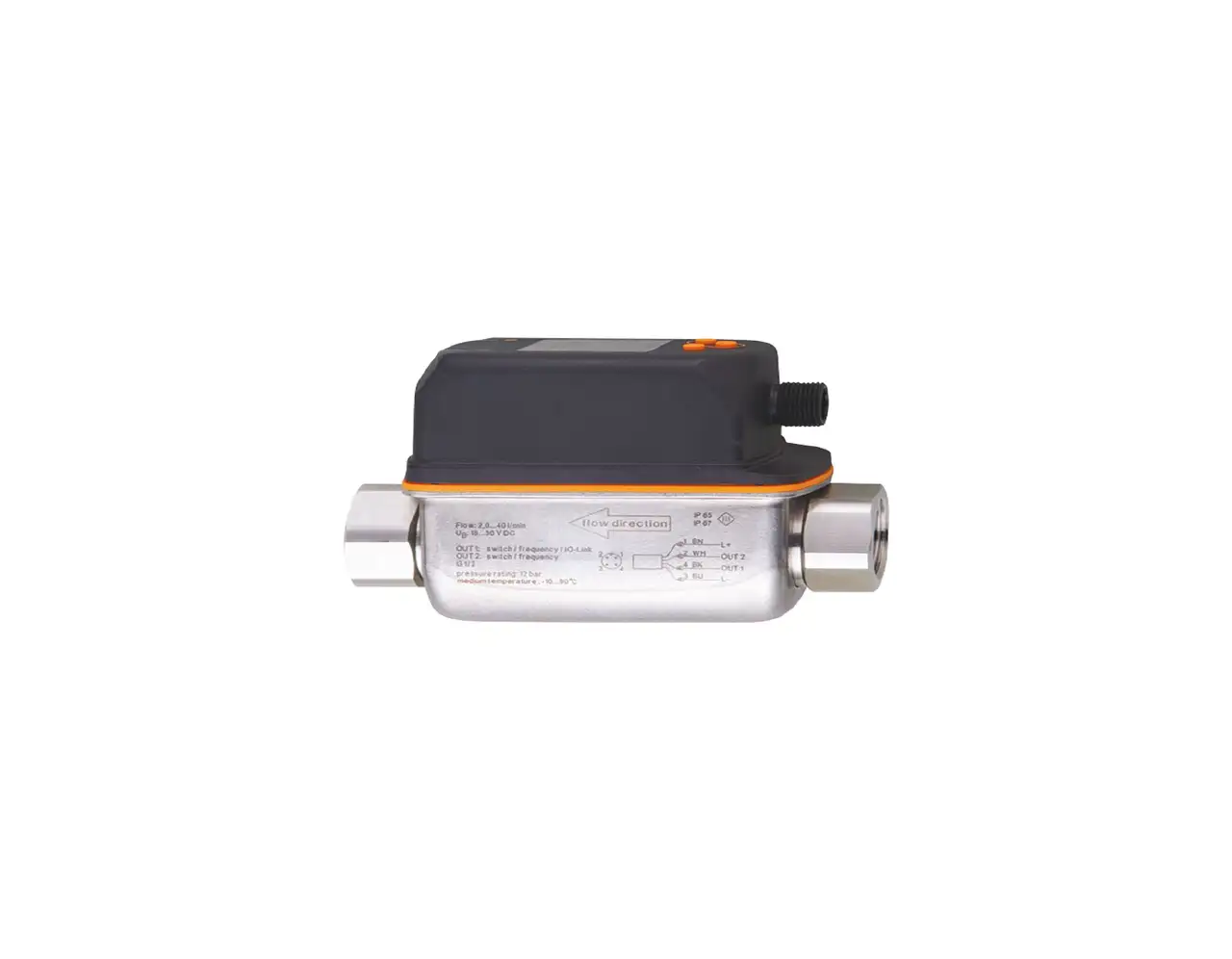

SVR12XXXIRKG/US-100 SV4200
基本信息
型号: SVR12XXXIRKG/US-100
订货号: SV4200
- 流量和介质温度的可靠检测
- 带开关或频率输出和IO链路
- 显示器旋转带来的最佳对齐
- 易于阅读的彩色显示屏，带有红绿可互换显示屏
- 适用于水、去离子水和冷却水
- 通过按钮进行方便的操作或通过IO链接进行参数化
基本属性
净重：0.474 KG
产品特点
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2
- 测量范围：
- 1...20 l/min 0,06...1,2 m³/h
- 过程连接：
- Gewindeanschluss G 1/2 DN8
应用领域
- 特殊功能：
- Vergoldete Kontakte
- 应用：
- für den industriellen Einsatz
- 媒体：
- Wasser; Glykol-Lösungen; Kühlschmiermittel
- Mediumtemperatur [°C]：
- -10...90
- Druckfestigkeit [bar]：
- 12
- Druckfestigkeit [MPa]：
- 1,2
- 抗压强度注意事项：
- bis 40 °C
- MAWP bei Applikationen gemäß CRN [bar]：
- 3,9
电气数据
- Betriebsspannung [V]：
- 18...30 DC
- Stromaufnahme [mA]：
- < 30
- Min. Isolationswiderstand [MΩ]：
- 100; (500 V DC)
- 防护等级：
- III
- 极性反接保护：
- ja
- Bereitschaftsverzögerungszeit [s]：
- < 3
输入/输出
- 输入和输出数量：
- Anzahl der digitalen Ausgänge: 2
输出
- 输出总数：
- 2
- 输出信号：
- Schaltsignal; Frequenzsignal; IO-Link; (konfigurierbar)
- 电气版本：
- PNP/NPN
- 数字输出数量：
- 2
- 输出功能：
- Schließer / Öffner; (parametrierbar)
- Max. Spannungsabfall Schaltausgang DC [V]：
- 2,5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 100
- 短路保护：
- ja
- 耐过载：
- ja
测量/调整范围
- 测量范围：
- 1...20 l/min 0,06...1,2 m³/h
- 显示区域：
- 0...24 l/min 0...1,44 m³/h
- 决议：
- 0,1 l/min 0,005 m³/h
- 切换点SP：
- 1,2...20 l/min 0,07...1,2 m³/h
- 折返点rP：
- 1...19,8 l/min 0,06...1,19 m³/h
- 频率端点FEP：
- 4...20 l/min 0,24...1,2 m³/h
- 步长：
- 0,1 l/min 0,005 m³/h
- Frequenz am Endpunkt FRP [Hz]：
- 100...1000
- 测量动力学：
- 1:20
准确性、偏差
- Genauigkeit (im Messbereich)：
- ± 2 % MEW; (Wasser)
- 重复精度：
- ± 0,5 % MEW
响应时间
- Ansprechzeit [s]：
- 1; (dAP = 0)
- Dämpfung Prozesswert dAP [s]：
- 0...5
软件，编程
- 参数选项：
- Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Frequenzausgang; Schalt-/Rückschaltverzögerung; Dämpfung; Anzeigeeinheit
接口
- 通信接口：
- IO-Link
- 变速器类型：
- COM2 (38,4 kBaud)
- IO链路修订：
- 1.1
- SDCI标准：
- IEC 61131-9
- 配置文件：
- Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
- SIO模式：
- ja
- 需要Masterport类：
- A
- 过程数据模拟：
- 2
- 处理数据二进制：
- 2
- Min. Prozesszykluszeit [ms]：
- 3
- 支持的设备ID：
- Betriebsart
- DeviceID
- default 484
环境条件
- Umgebungstemperatur [°C]：
- 0...60
- 环境温度注意事项：
- Mediumtemperatur < 80 °C
- Mediumtemperatur < 90 °C: 0...50 °C
- Lagertemperatur [°C]：
- -20...80
- 保护类型：
- IP 65; IP 67
批准和测试
- EMC：
- DIN EN 61000-6-2
- DIN EN 61000-6-3
- 注册会计师批准：
- Modellnummer 001VO
- Genauigkeitsklasse -
- maximal zulässiger Fehler ± 2 % FS
- Q (min) 0,09 m³/h
- Q (t) 0,24 m³/h
- Q (max) 1,2 m³/h
- 抗冲击性：
- DIN EN 60068-2-27 5 g (11 ms)
- 抗振动性：
- DIN EN 60068-2-6 mit Wasser / 10...50 Hz 1 mm
- mit Wasser / 50...2000 Hz 2 g
- MTTF [Jahre]：
- 342
- UL认证：
- Zulassungsnummer UL I001
- 压力设备指令：
- Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
机械数据
- Gewicht [g]：
- 474
- 材料：
- 1.4404 (Edelstahl / 316L); PC; PBT+PC-GF30; PPS; TPE-U
- 与介质接触的材料：
- 1.4404 (Edelstahl / 316L); ETFE; PA 6T; PPS; FKM
- Anzugsdrehmoment [Nm]：
- 30
- 过程连接：
- Gewindeanschluss G 1/2 DN8
评论
- 评论：
- MW = Messwert
- MEW = Messbereichsendwert
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
