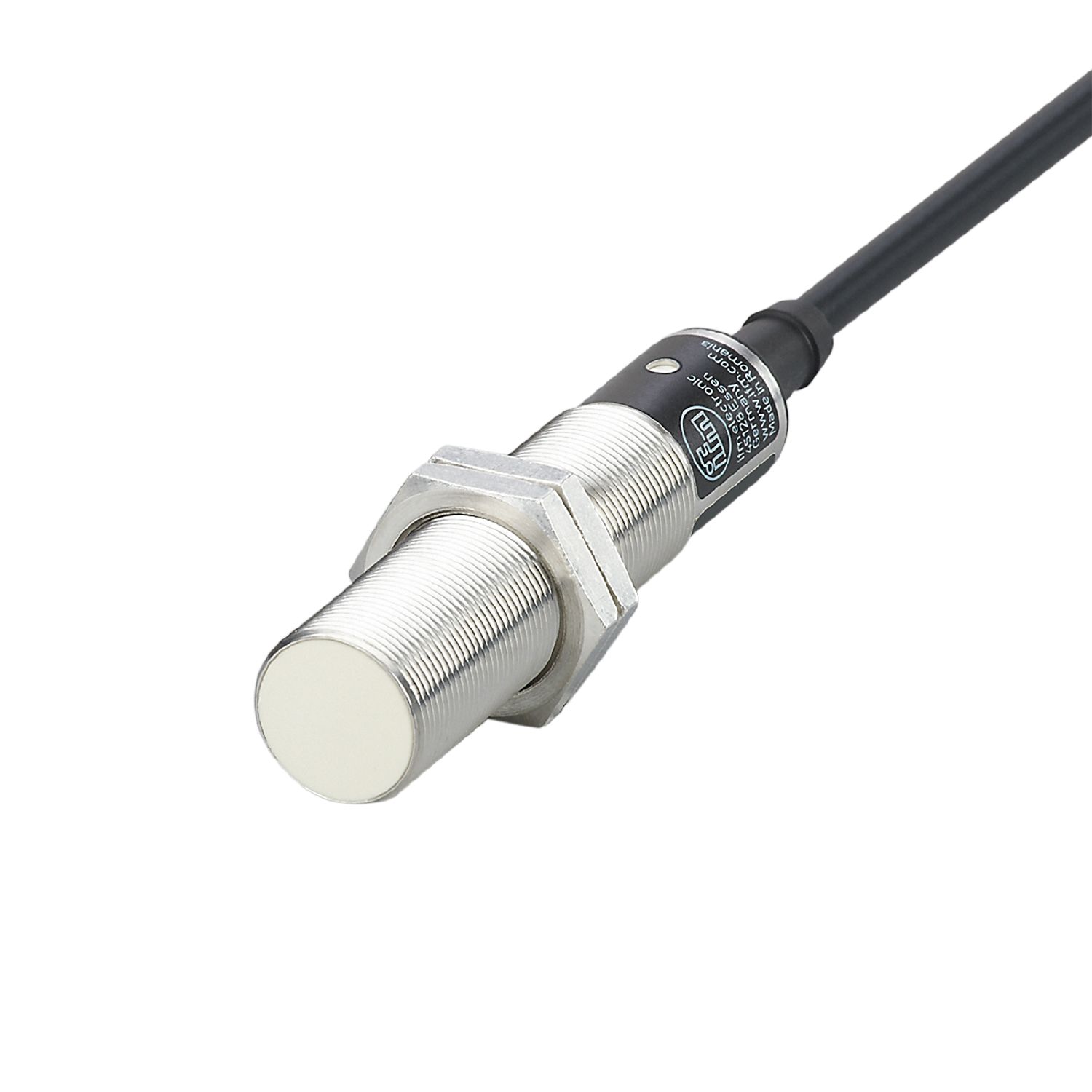

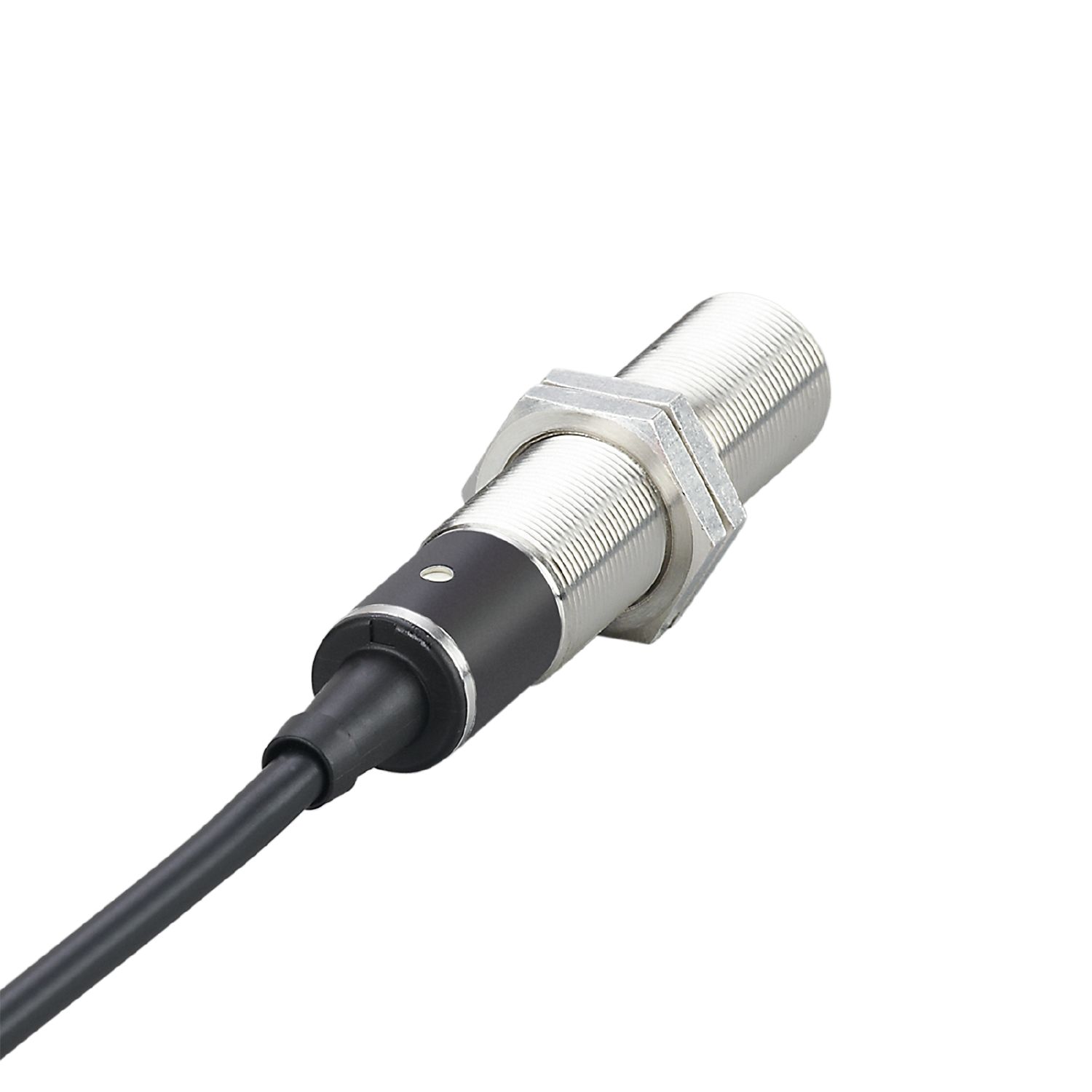

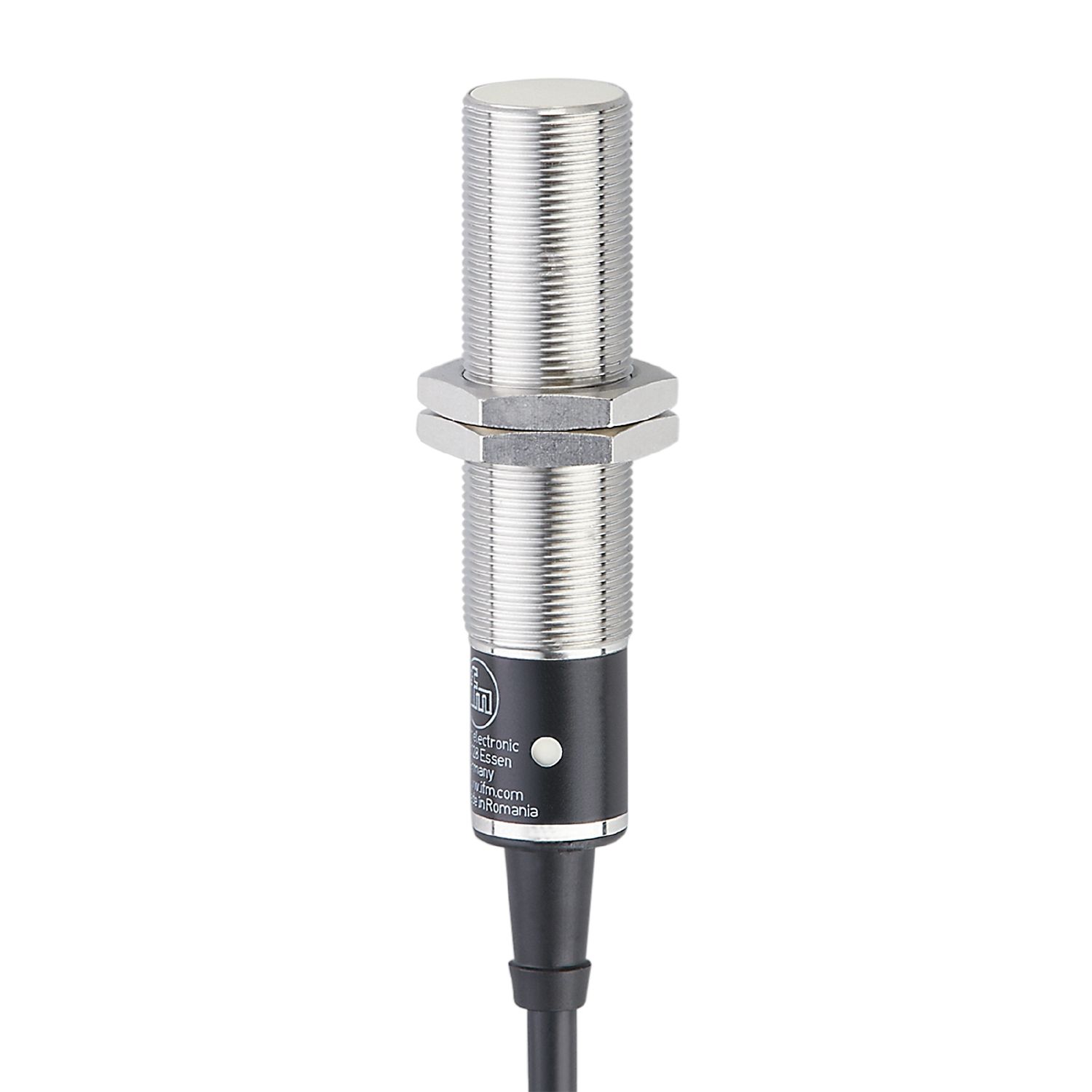

ifmIGA2005-ABOA IG0011 感应传感器
基本信息
型号: IGA2005-ABOA
订货号: IG0011
参考面价： 99.40 EUR
- 带组合式交流/直流功率放大器
- 工作电压范围大
- 双线技术
- 工作温度范围广
- 坚固耐用的金属外壳，适用于恶劣的工业环境
基本属性
产品特点
- 输出功能：
- Schließer
- Schaltabstand [mm]：
- 5
- 住房：
- Gewindebauform
- Abmessungen [mm]：
- M18 x 1 / L = 80
电气数据
- Betriebsspannung [V]：
- 20...250 AC/DC
- 防护等级：
- II
- 反极性：
- nein
输出
- 输出功能：
- Schließer
- Max. Spannungsabfall Schaltausgang DC [V]：
- 6
- Max. Spannungsabfall Schaltausgang AC [V]：
- 6,5
- Mindestlaststrom [mA]：
- 5
- Max. Reststrom [mA]：
- 2,5 (250 V AC) / 1,3 (110 V AC) / 0,8 (24 V DC)
- Dauerhafte Strombelastbarkeit des Schaltausgangs AC [mA]：
- 250; (350 (...50 °C))
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]：
- 100
- Kurzzeitige Strombelastbarkeit des Schaltausgangs [mA]：
- 2200; (20 ms / 0,5 Hz)
- Schaltfrequenz AC [Hz]：
- 25
- Schaltfrequenz DC [Hz]：
- 50
- 耐短路：
- nein
- 耐过载：
- nein
覆盖范围
- Schaltabstand [mm]：
- 5
- Realschaltabstand Sr [mm]：
- 5 ± 10 %
- Arbeitsabstand [mm]：
- 0...4,05
准确性、偏差
- 校正系数：
- Stahl: 1 / Edelstahl: 0,7 / Messing: 0,4 / Aluminium: 0,3 / Kupfer: 0,2
- Hysterese [% von Sr]：
- 1...15
- Schaltpunktdrift [% von Sr]：
- -10...10
环境条件
- Umgebungstemperatur [°C]：
- -25...80
- 保护类型：
- IP 67
批准和测试
- EMC：
- EN 61000-4-2 ESD 4 kV CD / 8 kV AD
- EN 61000-4-3 HF gestrahlt 3 V/m
- EN 61000-4-4 Burst 2 kV
- EN 61000-4-6 HF leitungsgebunden 3 V
- EN 55011 Klasse B
- MTTF [Jahre]：
- 609
- UL认证：
- Ta 0...40 °C
- Enclosure type Type 1
- Spannungsversorgung Hazardous voltage
- File Nummer UL E174191
机械数据
- Gewicht [g]：
- 155,9
- 住房：
- Gewindebauform
- 安装类型：
- bündig einbaubar
- Abmessungen [mm]：
- M18 x 1 / L = 80
- 螺纹名称：
- M18 x 1
- 材料：
- Gehäuse: Messing weißbronze-beschichtet; aktive Fläche: PBT natur; LED-Fenster: PBT natur
- Anzugsdrehmoment [Nm]：
- 23
显示器和控件
- 陈列：
- Schaltzustand 1 x LED, gelb
电气连接
- 所需保护：
- Miniatur-Sicherung gemäß IEC60127-2 Sheet 1; ≤ 2 A; flink
配件
- 交货范围：
- Befestigungsmuttern: 2
评论
- 评论：
- Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.
- 包装单元：
- 1 Stück
电气连接
- 联系：
- Kabel: 2 m, PVC; 2 x 0,5 mm²
