VEXG-13M 11151562
基本信息
型号: VEXG-13M
订货号: 11151562
工业相机，EX系列
- 1280×1024像素
- onsemi PYTHON1300
- 1/2〃CMOS
- 61帧/秒
- 千兆以太网
基本属性
传感器数据
- 传感器：
- onsemi PYTHON1300
- 单色/彩色：
- Mono
- 传感器类型：
- 1/2″ CMOS
- 快门模式：
- Global shutter
- 决议：
- 1280 × 1024 px
- 像素大小：
- 4.8 × 4.8 µm
- 暴露时间：
- 0,04 … 1000 ms
Datenqualität (EMVA 1288 typical)
- 暗噪波：
- 9,68 e-
- 饱和容量：
- 9625 e-
- 动态范围：
- 59,2 dB
- 信噪比：
- 39,8 dB
- 量子效率：
- 61,4 % @ 536 nm
图像捕获格式
- Bildformate, Bildrate Schnittstelle max.：
- Full Frame, 1280 × 1024 px, max. 61 fps
- Binning 2×2, 640 × 512 px, max. 61 fps
- Binning 2×1, 640 × 1024 px, max. 61 fps
- Binning 1×2, 1280 × 512 px, max. 61 fps
- Bildformate, Bildrate Bildaufnahme max. (Burst Mode)：
- Full Frame, 1280 × 1024 px, max. 61 fps
- 像素格式：
- Mono8
- Mono10
图像处理
- 模拟控制：
- Gain (0 … 12 dB)
- Offset (0 … 63 LSB 10 Bit)
- 颜色模型：
- Mono
摄像头功能
- 基本功能：
- Exposure
- Gain / Color Gain
- Trigger / Exposure Active (Flash)
- Binning 2x2
- Partial Scan
- Offset
- Free Running Mode (Live Bild)
- 图像采集接口：
- Adjustable Framerate
- 同步：
- Free running
- Trigger
- 触发器源：
- Hardware
- Software
- 进程同步：
- Debouncer
- 其他功能：
- User Set
- 内部图像存储：
- 4 MB
- 1 Bild (Trigger Mode)
- 1 Bild (Free Running Mode)
接口
- 数据接口：
- Gigabit Ethernet, Übertragungsrate 1000 Mbits/sec, Fast Ethernet, Übertragungsrate 100 Mbits/sec, Steckverbinder: 8P8C Modular Jack (RJ45), verschraubbar TYPE090 (gemäss GigE Vision Mechanical Supplement)
- 过程接口：
- M8 / 4 pins (SACC-DSI-M 8MS-4CON-L180)
- 电源：
- via M8 / 4 pins

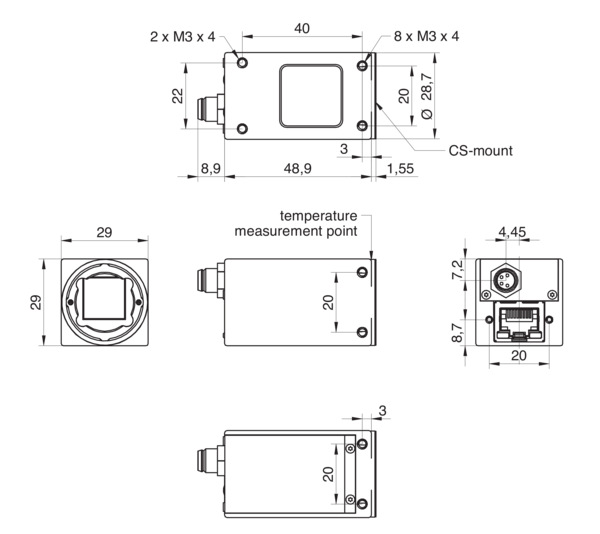

机械数据
- 镜头支架：
- CS-Mount
- 宽度：
- 29 mm
- 身高：
- 29 mm
- 深度：
- 49 mm
- 重量：
- ≤ 120 g
- 布料：
- Zinkdruckguss, vernickelt, IP 40
电气数据
- 工作电压范围+Vs：
- 12 … 24 V (externe Stromversorgung)
- 功耗：
- Ca. 2,2 W @ 12 VDC und 61 fps
非易失性存储器
- 闪存大小：
- 128 kB
环境条件
- 工作温度：
- +5 … +65 °C @ T = Messpunkt
- 湿度：
- 10 … 90 % (nicht kondensierend)
- 保护类型：
- IP 40
数字输入和输出
- 线：
- 1 Eingang
- 1 Ausgang
一致性
- 一致性：
- CE
- RoHS
- EAC
