OM20-P0026.HH.TXN 11233538
OM20-P0026.HH.TXN 11233538基本信息
型号: OM20-P0026.HH.TXN
订货号: 11233538
距离传感器
- 自动调整曝光时间，以便对变化的材料进行精确测量
- 高环境光安全性，无论环境条件如何都能进行可靠的测量
- 用于精确测量的点波束形状
- 可调节滤波器，可获得特别稳定的测量结果
OM20-P0026.HH.TXN 11233538基本属性
OM20-P0026.HH.TXN 11233538一般数据
- 作用：
- Distanzmessung

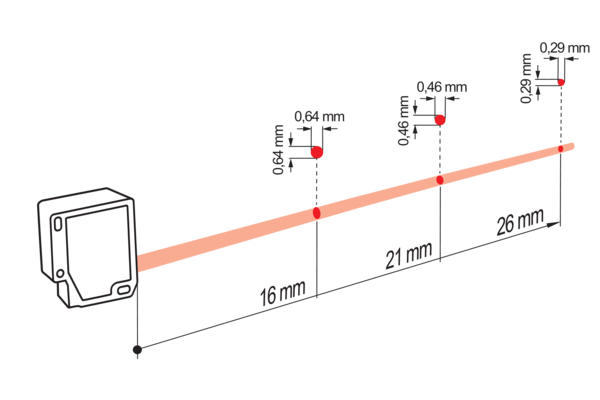

- 测量距离Sd：
- 16 … 26 mm
- 测量范围Mr：
- 10 mm
- 背景：
- Teach-in: Taste / RS485
- 运行指示器：
- LED grün
- 输出显示：
- LED gelb
- 重复精度：
- 1 µm
- 线性偏差：
- ± 0,08 % Mr
- 梁形状：
- Punkt
- 温度漂移：
- 0,01 % Sde/K
OM20-P0026.HH.TXN 11233538光源
- 光源：
- Laserdiode rot, gepulst
- 波长：
- 660 nm
- 激光等级：
- 1
- 最大脉冲功率：
- 1 mW
- 脉冲持续时间：
- 0,001 ... 1 ms
- 脉冲周期：
- 0,2 ... 3,4 ms
OM20-P0026.HH.TXN 11233538电气数据
- 响应延迟：
- 0,4 ms
- 测量频率：
- 5000 Hz
- 工作电压范围+Vs：
- 12 … 28 VDC
- 最大电流消耗（无负载）：
- 50 mA

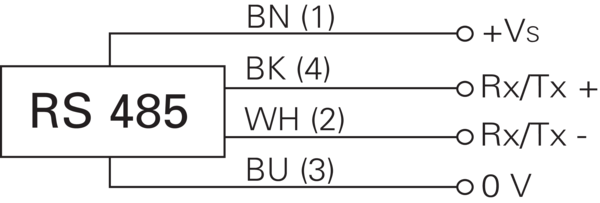

- 输出电路：
- RS485
- 耐短路：
- Ja
- 反极性：
- Ja, Vs zu GND
OM20-P0026.HH.TXN 11233538通信接口
- 界面：
- RS485
- 波特率：
- 57600, einstellbar
- 协议：
- Modbus RTU

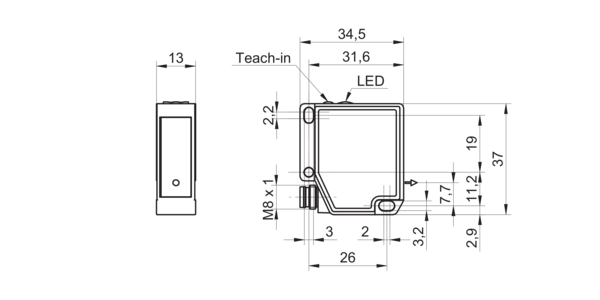

OM20-P0026.HH.TXN 11233538机械数据
- 宽度η直径：
- 13 mm
- 每长度高度：
- 37 mm
- 深度：
- 34,5 mm
- 设计：
- Quaderförmig, frontale Optik
- 外壳材料：
- Zink-Druckguss
- 挡风玻璃：
- Glas

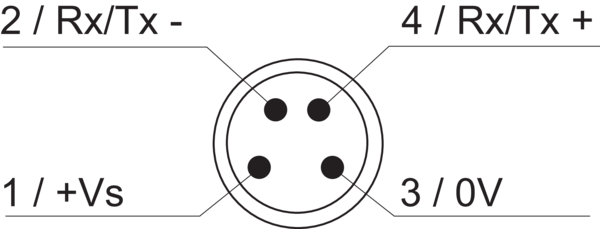

- 连接类型：
- Stecker M8 4-Pol
- 重量：
- 41 g
OM20-P0026.HH.TXN 11233538环境条件
- 外部灯光安全：
- < 100 kLux
- 保护类型：
- IP 67
- 工作温度：
- -10 … +50 °C
- 储存温度：
- -20 … +60 °C
- 抗振性（正弦）：
- IEC 60068-2-6:2008
- 1 mm p-p bei f = 10 - 55 Hz, Dauer 5 min je Achse
- 30 min Standzeit bei f = 55 Hz je Achse
- 抗冲击性（半正弦）：
- IEC 60068-2-27:2009
- 30 g / 11 ms, 6 Stösse je Achse und Richtung
