LXG-20M.PS 11174305
LXG-20M.PS 11174305基本信息
型号: LXG-20M.PS
订货号: 11174305
LX系列工业相机
- 2048×1088像素
- ams（CMOSIS）CMV2000 V3
- 2/3〃CMOS
- 338帧/秒
- 千兆以太网
LXG-20M.PS 11174305基本属性
LXG-20M.PS 11174305传感器数据
- 传感器：
- ams (CMOSIS) CMV2000 V3
- 单色/彩色：
- Mono
- 传感器类型：
- 2/3″ CMOS
- 快门模式：
- Global shutter
- 决议：
- 2048 × 1088 px
- 像素大小：
- 5.5 × 5.5 µm
- 暴露时间：
- 0,03 … 1000 ms
LXG-20M.PS 11174305数据质量（典型的EMVA 1288）
- 暗噪波：
- 13,1 e-
- 饱和容量：
- 10443 e-
- 动态范围：
- 54,8 dB
- 信噪比：
- 40,2 dB
- 量子效率：
- 50,2 % @ 536 nm
LXG-20M.PS 11174305图像捕获格式
- 图像格式，最大帧速率接口。：
- Full Frame, 2048 × 1088 px, max. 56 fps
- 图像格式，帧速率最大图像捕获（突发模式）：
- Full Frame, 2048 × 1088 px, max. 338 fps
- 像素格式：
- Mono8
- Mono10
LXG-20M.PS 11174305图像处理
- 模拟控制：
- Gain (0 … 12 dB)
- Offset (0 … 63 LSB 10 Bit)
- 颜色模型：
- Mono
- 图像处理：
- VisualApplets 3.x
LXG-20M.PS 11174305摄像头功能
- 同步：
- Free running
- Trigger
- 触发器源：
- Hardware
- Software
- ActionCommand
- 触发器延迟：
- 0 … 2 s, Nachverfolgung und Speicherung von bis zu 512 Trigger Signalen
- 序列器：
- Automatisierte Bildserienaufnahme unter Anwendung verschiedener Parametersätze
- 序列器参数：
- Belichtungszeit
- Verstärkungsfaktor
- ROI Offset x
- ROI Offset y
- 数字输入：
- 1 Eingang
- 数字输出：
- 3 Ausgänge
- 内部图像存储：
- 512 MB
LXG-20M.PS 11174305接口
- 数据接口：
- Gigabit Ethernet, Übertragungsrate 1000 Mbit/s, Steckverbinder: 8P8C Modular Jack (RJ45), verschraubbar
- 过程接口：
- M8 / 8 pins (2x)
- 电源：
- via M8 / 8 pins

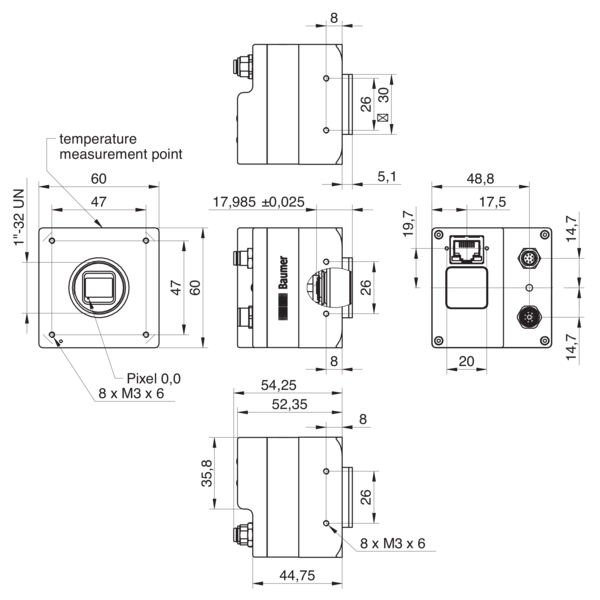

LXG-20M.PS 11174305机械数据
- 镜头支架：
- C-Mount
- 宽度：
- 60 mm
- 身高：
- 60 mm
- 深度：
- 54,25 mm
- 重量：
- ≤ 340 g
- 布料：
- Gehäuse: Aluminium
LXG-20M.PS 11174305电气数据
- 工作电压范围+Vs：
- 12 … 24 V (externe Stromversorgung)
- 36 … 57 V (Power over Ethernet)
- 功耗：
- Ca. 5,8 W @ 24 VDC
- Ca. 6,7 W @ 48 VDC (PoE)
LXG-20M.PS 11174305非易失性存储器
- 闪存大小：
- 128 kB
LXG-20M.PS 11174305环境条件
- 工作温度：
- +5 … +50 °C
- 湿度：
- 10 … 90 % (nicht kondensierend)
- 保护类型：
- IP 40
LXG-20M.PS 11174305一致性
- 一致性：
- CE
- RoHS
- EAC
